GB50072-2021 1
1 总则 11
2 术语 12
3 基本规定 14
4 建筑 17
4.1 库址选择与总平面布置 17
4.2 库房的布置 19
4.3 库房的保温隔热 23
4.4 库房的防潮隔汽 29
4.5 库房的构造要求 29
4.6 制冷机房、变配电所和控制室 30
5 结构 31
5.1 一般规定 31
5.2 荷载 33
5.3 材料 34
5.4 防护及涂装 35
6 制冷 38
6.1 一般规定 38
6.2 负荷计算 38
6.3 制冷系统与设备选择 40
6.4 制冷设备布置 44
6.5 制冷管道 45
6.6 制冷管道和设备的保冷、保温和防腐 51
6.7 制冷系统安全与监控 52
6.8 制冷系统自动检测与控制 55
7 电气 57
7.1 供配电 57
7.2 制冷机房 57
7.3 库房 58
7.4 制冷剂泄漏探测报警系统 60
8 给水排水 63
8.1 一般规定 63
8.2 给水 63
8.3 排水 66
8.4 消防给水与安全防护 67
9 供暖、通风、空调和地面防冻 69
9.1 一般规定 69
9.2 供暖与空调 69
9.3 通风 69
9.4 地面防冻 71
9.5 防烟与排烟 72
附录A 供暖地区机械通风地面防冻加热负荷和机械通风送风量计算 73
本标准用词说明 77
引用标准名录 78
附:条文说明 80
1 总则 84
2 术语 85
3 基本规定 86
4 建筑 88
4.1 库址选择与总平面布置 88
4.2 库房的布置 90
4.3 库房的保温隔热 93
4.4 库房的防潮隔汽 94
4.5 库房的构造要求 95
4.6 制冷机房、变配电所和控制室 95
5 结构 96
5.1 一般规定 96
5.2 荷载 98
5.3 材料 100
5.4 防护及涂装 101
6 制冷 103
6.1 一般规定 103
6.2 负荷计算 103
6.3 制冷系统与设备选择 104
6.4 制冷设备布置 107
6.5 制冷管道 108
6.6 制冷管道和设备的保冷、保温和防腐 109
6.7 制冷系统安全与监控 110
6.8 制冷系统自动检测与控制 111
7 电气 113
7.1 供配电 113
7.2 制冷机房 114
7.3 库房 116
7.4 制冷剂泄漏探测报警系统 118
8 给水排水 120
8.1 一般规定 120
8.2 给水 120
8.3 排水 123
8.4 消防给水与安全防护 124
9 供暖、通风、空调和地面防冻 126
9.1 一般规定 126
9.2 供暖与空调 126
9.3 通风 126
9.4 地面防冻 127
9.5 防烟与排烟 129
附录A 供暖地区机械通风地面防冻加热负荷和机械通风送风量计算 131
4.1.6 两座一、二级耐火等级的库房贴邻布置时,贴邻布置的库房总长度不应大于150m,两座库房冷藏间总占地面积不应大于10000㎡,并应设置环形消防车道。相互贴邻的库房外墙均应为防火墙,屋顶承重构件和屋面板的耐火极限不应低于1.00h。
4.1.11 库房与氨制冷机房及其控制室或变配电所贴邻布置时,相邻侧的墙体应至少有一面为防火墙,且较低一侧建筑屋顶耐火极限不应低于1.00h。
4.2.2 每座冷库库房耐火等级、层数和冷藏间建筑面积应符合表4.2.2的规定。

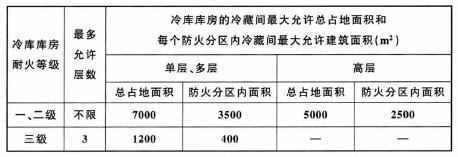

表4.2.2 每座冷库库房耐火等级、层数和冷藏间建筑面积
注:1 当设地下室时,冷藏间应设在地下一层且冷藏间地面与室外出入口地坪的高差不应大于10m,地下冷藏间总占地面积不应大于地上冷藏间建筑的最大允许占地面积,每个防火分区建筑面积不应大于1500㎡。
2 本表中“—”表示不允许。
4.2.4 装配式冷库不设置本标准第4.2.3条规定的防火隔墙时,耐火等级、层数和面积应符合表4.2.4的规定。

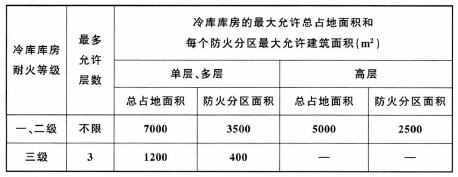

表4.2.4 每座装配式冷库耐火等级、层数和面积
注:本表中“一”表示不允许。
4.2.16 冷库库房的楼梯间应设在穿堂附近,并应采用不燃材料建造,通向穿堂的门应为乙级防火门;楼梯间应在首层直通室外,当层数不超过4层且建筑高度不大于24m时,直通室外的门与楼梯间出口之间的距离不应大于15m。
4.2.18 建筑面积大于1000㎡的冷藏间应至少设2个冷库门,建筑面积不大于1000㎡的冷藏间应至少设1个冷库门。
5.2.1 直接码垛货物的冷库楼面和地面结构均布活荷载标准值及准永久值系数的取值,应根据房间用途按表5.2.1的规定采用。

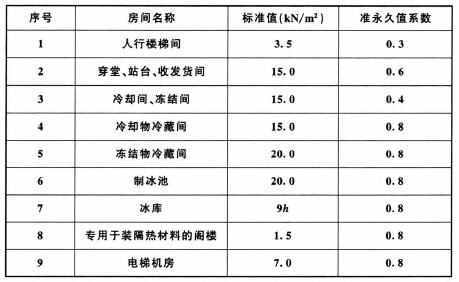

表5.2.1 冷库楼面和地面结构均布活荷载标准值及准永久值系数
注:1 本表第2项〜第7项为等效均布活荷载标准值。
2 本表第3项〜第5项已包括1000kg叉车运行荷载在内,且主要指建筑层高较大,以直接码垛货物的房间;针对其楼面均布活荷载标准值,设计中应注明其相应的货物堆放高度及货物的密度要求。
3 当冷藏间堆货高度不大于2.5m时,其楼面均布活荷载标准值应根据货物码垛高度及货物的密度计算确定。
4 h为堆冰高度(m)。
7.3.8 穿越冷间保温材料敷设的电气线路应采取防火和防止产生冷桥的措施。
8.3.3 冷风机水盘排水、蒸发式冷凝器排水应采取间接排水的方式,冷风机和蒸发式冷凝器排水管不得与污水管道系统直接连接。
8.3.10 冲(融)霜排水、冷间地面排水管道出水口应设置水封或水封井。
8.4.6 冷库自动灭火系统设计应符合下列规定:
1 设计温度高于0℃的高架冷库、设计温度高于0℃且其中一个防火分区建筑面积大于1500㎡的非高架冷库,应设置自动灭火系统;
9.2.1 制冷机房的供暖设计应符合下列规定:
1 制冷机房内严禁采用燃气红外线辐射设备、电热管辐射设备和电热散热器供暖;
