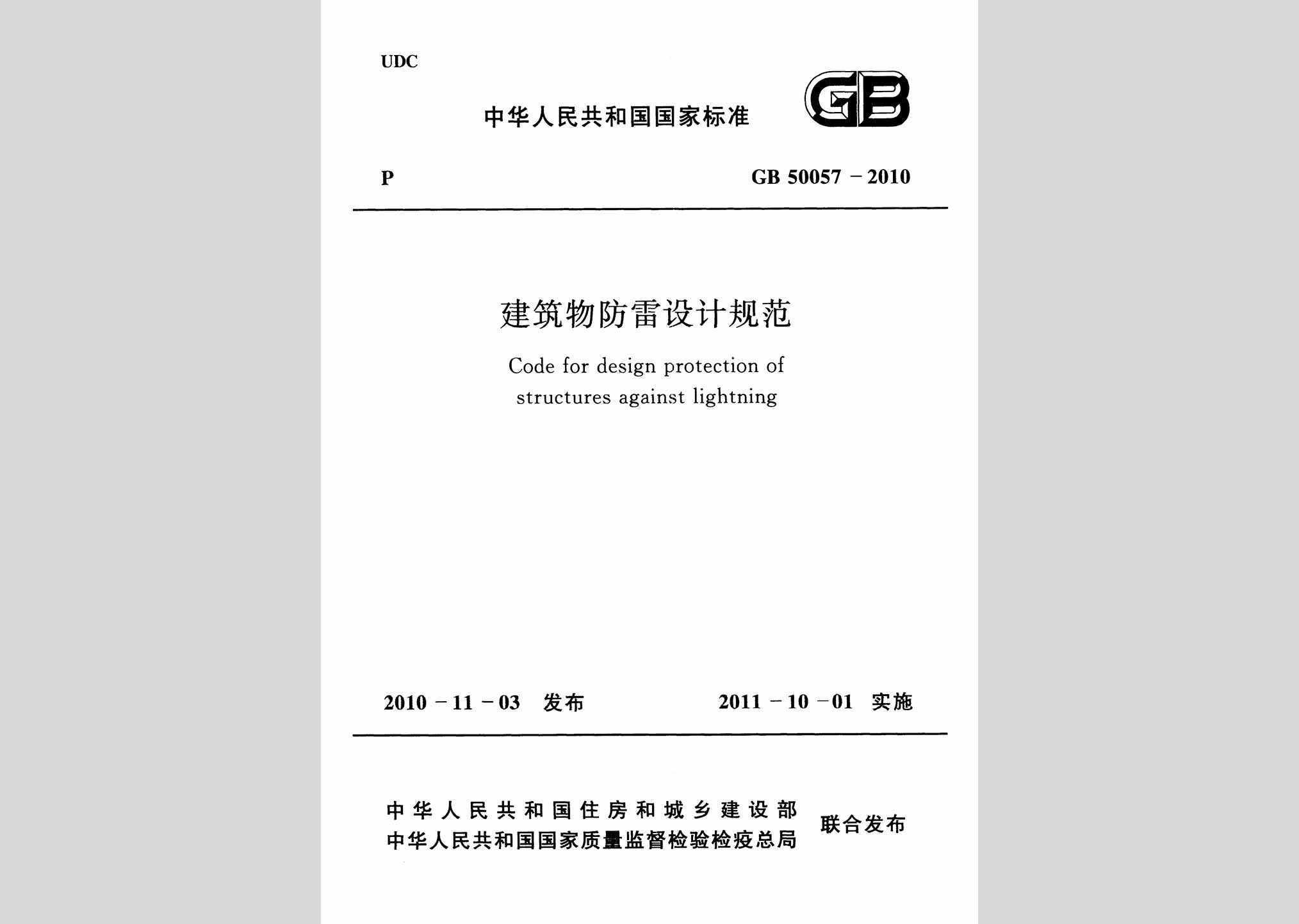

GB50057-2010 1
1 总则 11
2 术语 12
3 建筑物的防雷分类 18
4 建筑物的防雷措施 20
4.1 基本规定 20
4.2第一类防雷建筑物的防雷措施 20
4.3 第二类防雷建筑物的防雷措施 30
4.4 第三类防雷建筑物的防雷措施 37
4.5 其他防雷措施 41
5 防雷装置 44
5.1 防雷装置使用的材料 44
5.2 接闪器 45
5.3 引下线 49
5.4 接地装置 50
6 防雷击电磁脉冲 53
6.1 基本规定 53
6.2 防雷区和防雷击电磁脉冲 53
6.3 屏蔽、接地和等电位连接的要求 55
6.4 安装和选择电涌保护器的要求 65
附录A 建筑物年预计雷击次数 69
附录B 建筑物易受雷击的部位 72
附录C 接地装置冲击接地电阻与工频接地电阻的换算 73
附录D 攘球法确定接闪器的保护范围 76
附录E 分流系数 87
附录F 雷电流 90
附录G 环路中感应电压和电流的计算 93
附录H 电缆从户外进入户内的屏蔽层截面积 96
附录J 电涌保护器 98
本规范用词说明 106
引用标准名录 107
附:条文说明 109
1 总则 114
2 术语 115
3 建筑物的防雷分类 116
4 建筑物的防雷措施 123
4.1 基本规定 123
4.2 第一类防雷建筑物的防雷措施 124
4.3 第二类防雷建筑物的防雷措施 140
4.4 第三类防雷建筑物的防雷措施 159
4.5 其他防雷措施 160
5 防雷装置 164
5.1 防雷装置使用的材料 164
5.2 接闪器 164
5.3 引下线 170
5.4 接地装置 171
6 防雷击电磁脉冲 174
6.1 基本规定 174
6.2 防雷区和防雷击电磁脉冲 174
6.3 屏蔽、接地和等电位连接的要求 177
6.4 安装和选择电涌保护器的要求 182
附录A 建筑物年预计雷击次数 186
附录C 接地装置冲击接地电阻与工频接地电阻的换算 188
附录D 滚球法确定接闪器的保护范围 191
附录E 分流系数 192
附录F 雷电流 193
附录G 环路中感应电压和电流的计算 195
附录H 电缆从户外进入户内的屏蔽层截面积 196
附录J 电涌保护器 197
3.0.2 在可能发生对地闪击的地区,遇下列情况之一时,应划为第一类防雷建筑物:
1 凡制造、使用或贮存火炸药及其制品的危险建筑物,因电火花而引起爆炸、爆轰,会造成巨大破坏和人身伤亡者。
2 具有0区或20区爆炸危险场所的建筑物。
3 具有1区或21区爆炸危险场所的建筑物,因电火花而引起爆炸,会造成巨大破坏和人身伤亡者。
3.0.3 在可能发生对地闪击的地区,遇下列情况之一时,应划为第二类防雷建筑物:
1 国家级重点文物保护的建筑物。
2 国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆,国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物。
注:飞机场不含停放飞机的露天场所和跑道。
3 国家级计算中心、国际通信枢纽等对国民经济有重要意义的建筑物。
4 国家特级和甲级大型体育馆。
5 制造、使用或贮存火炸药及其制品的危险建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
6 具有1区或21区爆炸危险场所的建筑物,且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者。
7 具有2区或22区爆炸危险场所的建筑物。
8 有爆炸危险的露天钢质封闭气罐。
9 预计雷击次数大于0.05次/a的部、省级办公建筑物和其他重要或人员密集的公共建筑物以及火灾危险场所。
10 预计雷击次数大于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
3.0.4 在可能发生对地闪击的地区,遇下列情况之一时,应划为第三类防雷建筑物:
1 省级重点文物保护的建筑物及省级档案馆。
2 预计雷击次数大于或等于0.01次/a,且小于或等于0.05次/a的部、省级办公建筑物和其他重要或人员密集的公共建筑物,以及火灾危险场所。
3 预计雷击次数大于或等于0.05次/a,且小于或等于0.25次/a的住宅、办公楼等一般性民用建筑物或一般性工业建筑物。
4 在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷暴日小于或等于15d/a的地区,高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。
4.1.1 各类防雷建筑物应设防直击雷的外部防雷装置,并应采取防闪电电涌侵入的措施。
第一类防雷建筑物和本规范第3.0.3条第5~7款所规定的第二类防雷建筑物,尚应采取防闪电感应的措施。
4.1.2 各类防雷建筑物应设内部防雷装置,并应符合下列规定:
1 在建筑物的地下室或地面层处,下列物体应与防雷装置做防雷等电位连接:
1) 建筑物金属体。
2) 金属装置。
3) 建筑物内系统。
4) 进出建筑物的金属管线。
2 除本条第1款的措施外,外部防雷装置与建筑物金属体、金属装置、建筑物内系统之间,尚应满足间隔距离的要求。
4.2.1 第一类防雷建筑物防直击雷的措施应符合下列规定:
2 排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等的管口外的下列空间应处于接闪器的保护范围内:

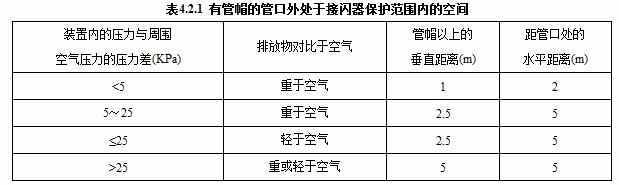

1) 当有管帽时应按表4.2.1的规定确定。
2) 当无管帽时,应为管口上方半径5m的半球体。
3) 接闪器与雷闪的接触点应设在本款第1项或第2项所规定的空间之外。
注:相对密度小于或等于0.75的爆炸性气体规定为轻于空气的气体;相对密度大于0.75的爆炸性气体规定为重于空气的气体。
3 排放爆炸危险气体、蒸气或粉尘的放散管、呼吸阀、排风管等,当其排放物达不到爆炸浓度、长期点火燃烧、一排放就点火燃烧,以及发生事故时排放物才达到爆炸浓度的通风管、安全阀,接闪器的保护范围应保护到管帽,无管帽时应保护到管口。
4.2.3 第一类防雷建筑物防闪电电涌侵入的措施应符合下列规定:
1 室外低压配电线路应全线采用电缆直接埋地敷设,在入户处应将电缆的金属外皮、钢管接到等电位连接带或防闪电感应的接地装置上。
2 当全线采用电缆有困难时,应采用钢筋混凝土杆和铁横担的架空线,并应使用一段金属铠装电缆或护套电缆穿钢管直接埋地引入。架空线与建筑物的距离不应小于15m。
在电缆与架空线连接处,尚应装设户外型电涌保护器。电涌保护器、电缆金属外皮、钢管和绝缘子铁脚、金具等应连在一起接地,其冲击接地电阻不应大于30Ω。所装设的电涌保护器应选用I级试验产品,其电压保护水平应小于或等于2.5kV,其每一保护模式应选冲击电流等于或大于10kA;若无户外型电涌保护器,应选用户内型电涌保护器,其使用温度应满足安装处的环境温度,并应安装在防护等级IP54的箱内。
当电涌保护器的接线形式为本规范表J.1.2中的接线形式2时,接在中性线和PE线间电涌保护器的冲击电流,当为三相系统时不应小于40kA,当为单相系统时不应小于20kA。
4.2.4 当难以装设独立的外部防雷装置时,可将接闵杆或网格不大于5mX5m 或6mX4m 的接闪网或由其棍合组成的接闪器直接装在建筑物上,接闪网应按本规范附录B 的规定沿屋角、屋脊、屋檐和檐角等易受雷击的部位敷设;当建筑物高度超过30m 时,首先应沿屋顶周边敷设接闪带,接闪带应设在外墙外表面或屋檐边垂直面上,也可设在外墙外表面或屋檐边垂直面外,并应符合下列规定:
8 在电源引入的总配电箱处应装设Ⅰ级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式的冲击电流值,当无法确定时,冲击电流应取等于或大于12.5kA。
4.3.3 专设引下线不应少于2根,并应沿建筑物四周和内庭院四周均匀对称布置,其间距沿周长计算不应大于18m。当建筑物的跨度较大,无法在跨距中间设引下线时,应在跨距两端设引下线并减小其他引下线的间距,专设引下线的平均间距不应大于18m。
4.3.5 利用建筑物的钢筋作为防雷装置时,应符合下列规定:
6 构件内有箍筋连接的钢筋或成网状的钢筋,其箍筋与钢筋、钢筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接。构件之间必须连接成电气通路。
4.3.8 防止雷电流流经引下线和接地装置时产生的高电位对附近金属物或电气和电子系统线路的反击,应符合下列规定:
4 在电气接地装置与防雷接地装置共用或相连的情况下,应在低压电源线路引入的总配电箱、配电柜处装设I级试验的电涌保护器。电涌保护器的电压保护水平值应小于或等于2.5kV。每一保护模式的冲击电流值,当无法确定时应取等于或大于12.5kA。
5 当Yyn0型或Dynll型接线的配电变压器设在本建筑物内或附设于外墙处时,应在变压器高压侧装设避雷器;在低压侧的配电屏上,当有线路引出本建筑物至其他有独自敷设接地装置的配电装置时,应在母线上装设I级试验的电涌保护器,电涌保护器每一保护模式的冲击电流值,当无法确定时冲击电流应取等于或大于12.5kA;当无线路引出本建筑物时,应在母线上装设Ⅱ级试验的电涌保护器,电涌保护器每一保护模式的标称放电电流值应等于或大于5kA。电涌保护器的电压保护水平值应小于或等于2.5kV。
4.4.3 专设引下线不应少于2根,并应沿建筑物四周和内庭院四周均匀对称布置,其间距沿周长计算不应大于25m。当建筑物的跨度较大,无法在跨距中间设引下线时,应在跨距两端设引下线并减小其他引下线的间距,专设引下线的平均间距不应大于25m。
4.5.8 在独立接闪杆、架空接闪线、架空接闪网的支柱上,严禁悬挂电话线、广播线、电视接收天线及低压架空线等。
6.1.2 当电源采用TN系统时,从建筑物总配电箱起供电给本建筑物内的配电线路和分支线路必须采用TN-S系统。
