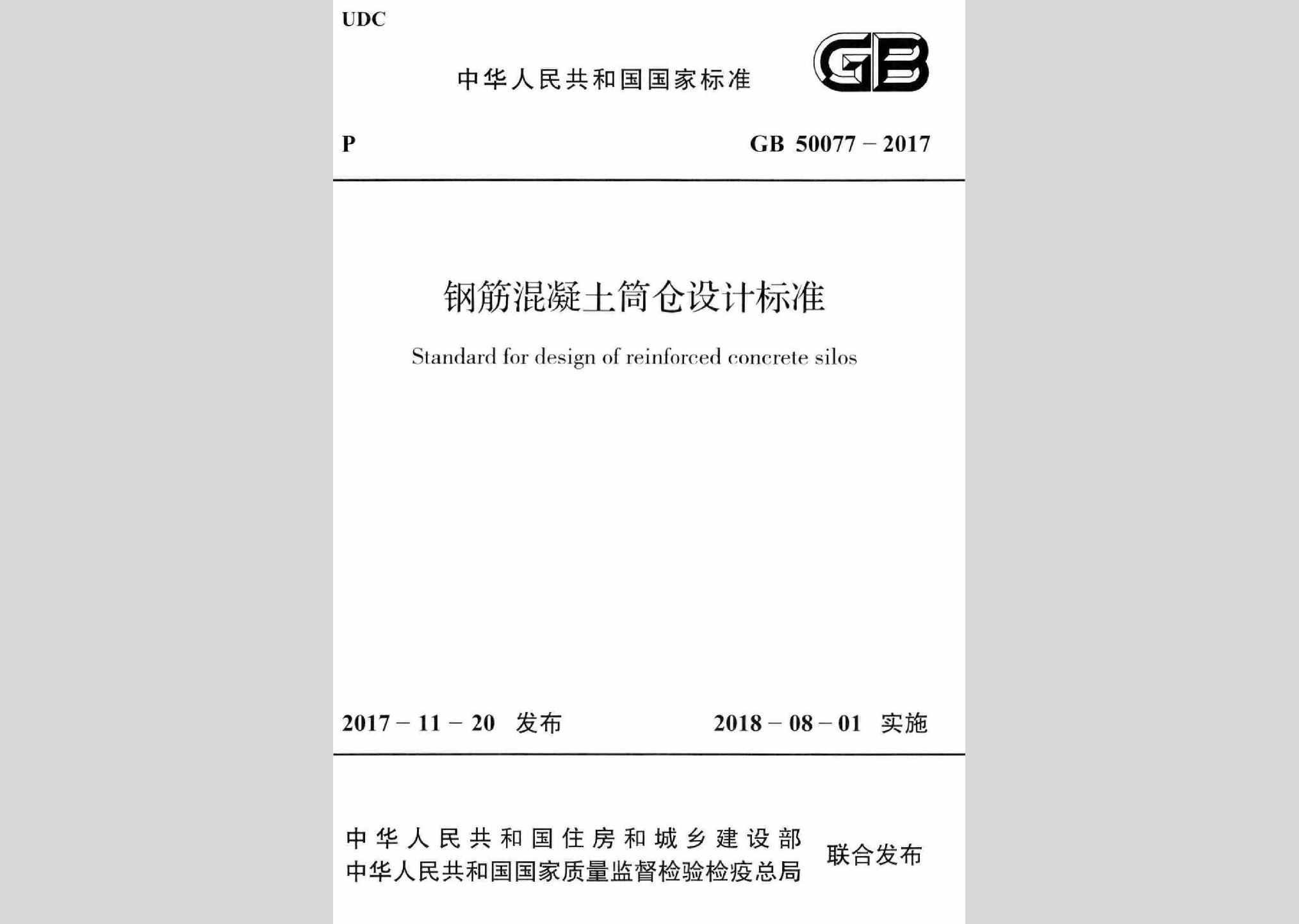

GB50077-2017 1

1 总则 13

2 术语和符号 14

2.1 术语 14

2.2 符号 16

3 布置原则及结构选型 19

3.1 一般规定 19

3.2 布置原则 21

3.3 结构选型 26

4 结构上的作用 31

4.1 作用分类及荷载效应组合 31

4.2 贮料压力 33

4.3 温度作用 39

5 结构计算 46

5.1 一般规定 46

5.2 仓顶、仓壁及仓底结构 48

5.3 筒仓仓壁预应力 53

5.4 仓下支承结构及基础 55

6 构造 58

6.1 圆形筒仓仓壁和筒壁 58

6.2 矩形筒仓仓壁 63

6.3 洞口 68

6.4 漏斗 71

6.5 柱和环梁 76

6.6 内衬 77

6.7 抗震构造措施 78

6.8 预应力混凝土筒仓仓壁 79

7 堆料仓 91

7.1 布置原则 91

7.2 作用分类 91

7.3 荷载计算 92

7.4 稳定验算 97

7.5 结构计算 98

7.6 构造 99

8 槽仓 102

8.1 布置和形式 102

8.2 结构计算 104

8.3 构造 107

附录A 贮料的物理特性参数 109

附录B 圆形筒仓仓侧大偏心卸料荷载 111

附录C 大型圆形浅仓贮料压力计算公式 116

附录D 系数ξ=cos²a+ksin²a、k=tan²（45°-ф/2及λ=(1-e-pks/ρ)的值 120

附录E 温度作用下混凝土及钢筋强度折减系数、预应力筋强度、摩擦系数；仓壁直接落地的圆形筒仓及大型圆形浅仓在贮料水平侧压力作用下，基础对仓壁固端约束的边界效应、筒仓预应力张拉的次弯矩、次剪力函数的计算值 124

附录F 框架支承式钢筋混凝土矩形筒仓的侧移刚度 128

附录G 星仓仓壁及洞口应力计算 130

附录H 轴对称旋转壳体在对称荷载作用下的内力计算 134

附录K 矩形筒仓按平面构件的内力计算 141

本标准用词说明 160

引用标准名录 161

附：条文说明 162

1 总则 167

2 术语和符号 169

2.1 术语 169

3 布置原则及结构选型 173

3.1 一般规定 173

3.2 布置原则 181

3.3 结构选型 187

4 结构上的作用 193

4.1 作用分类及荷载效应组合 193

4.2 贮料压力 197

4.3 温度作用 209

5 结构计算 217

5.1 一般规定 217

5.2 仓顶、仓壁及仓底结构 219

5.3 筒仓仓壁预应力 223

5.4 仓下支承结构及基础 224

6 构造 227

6.1 圆形筒仓仓壁和筒壁 227

6.2 矩形筒仓仓壁 232

6.3 洞口 233

6.4 漏斗 234

6.5 柱和环梁 234

6.6 内衬 235

6.7 抗震构造措施 238

6.8 预应力混凝土筒仓仓壁 239

7 堆料仓 243

7.5 结构计算 244

8 槽仓 246

8.1 布置和形式 246

8.2 结构计算 246

附录A 贮料的物理特性参数 247

附录B 圆形筒仓仓侧大偏心卸料荷载 248

附录C 大型圆形浅仓贮料压力计算公式 249

附录E 温度作用下混凝土及钢筋强度折减系数、预应力筋强度、摩擦系数；仓壁直接落地的圆形筒仓及大型圆形浅仓在贮料水平侧压力作用下，基础对仓壁固端约束的边界效应、筒仓预应力张拉的次弯矩、次剪力函数的计算值 255

附录G 星仓仓壁及洞口应力计算 256

附录H 轴对称旋转壳体在对称荷载作用下的内力计算 258

附录K 矩形筒仓按平面构件的内力计算 260

3. 1. 4 贮存有粉尘、含有害气体及其他易爆贮料且具有爆炸危险的筒仓，相关工艺专业应根据不同的贮料特性分别设置防爆、泄爆、防静电、防明火及防雷电等设施。

3. 1. 5 筒仓防雷应符合下列规定:

1 筒仓防雷严禁利用筒仓的钢筋作为避雷引下钱;

2 防雷应专设外引下绪，其埋件严禁与筒仓的钢筋连接;

3 符合本标准第3. 1. 4 条的筒仓，其防雷保护不应低于二类;

3. 1. 7 贮存谷物及其他粮食筒仓的混凝土仓壁、与储物直接接触的筒仓构件的混凝土中，严禁掺入对储物有污染的添加剂及壁面涂层。

5. 1. 1 筒仓结构按承载能力极限状态设计时，所有结构构件均应进行承载力计算。对薄壁构件的水平、竖向及其安全控制部位的承载力使用软件计算时，应按筒仓结构的受力特性进行复核分析，确认其合理性、可靠性后，方可作为工程设计的依据。

5.4.3 按正常使用极限状态设计筒仓基础时，应符合下列规定:

1 基础计算应采用标准组合;

2 筒仓的平均沉降量不应大于200mm ，倾斜率不应大于0.004;

3 地基的均匀及不均匀变形、筒仓的沉降、侧移值还应严格符合工艺设计的技术规定;

4 筒仓的地基变形验算、人工处理后软地基的验算，应符合上述要求，还应符合现行国家标准《建筑地基基础设计规范》GB 50007 的规定;

5 筒仓建成后、投入运营前，不应再利用贮料的重力荷载进行分阶段的预压地基。

6. 1. 1 筒仓混凝土的密实性、耐久性应符合下列规定:

1 筒仓应增强混凝土的密实性、耐久性;

3 严禁采用掺加氯化物添加剂的混凝土;

4 筒仓钢筋保护层的厚度不应小于30mm 。

6. 1. 3 筒仓的配筋应符合下列规定:

1 筒仓的仓壁、筒壁在同一区段的受力主筋，应双向、对称、均匀布置在仓壁、筒壁的内外侧;

2 除深梁的集中配筋、工作平台楼板梁的配筋外，筒仓的仓壁、筒壁严禁采用并筋的形式配置受力主筋。

6. 1. 12 筒仓钢筋的连接形式应符合下列规定:

1 筒仓钢筋的焊接点不应因施焊削弱钢筋的有效截面;

2 筒仓钢筋的焊接点应确保提供95% 以上的焊点不出现削弱钢筋截面的检测报告及保证书;

3 不符合以上要求时，筒仓的水平钢筋与竖向钢筋的交叉节点应采用绑扎连接，严禁采用焊接连接;

4 不应在钢筋上焊接其他附件。

6.8.5 预应力混凝土锚固区的后浇混凝土、砂浆及有粘结后张拉预应力混凝土孔道的灌浆，严禁使用含有氯离子及对预应力筋、锚具及其包层或涂料有腐蚀作用的外加剂。

6.8.7 预应力筋采用的钢丝(钢丝束)或钢绞钱不应有曲率突变局部硬弯的弯折点，当出现时应切断。每根预应力钢丝(束)或钢绞线应是通长的，严禁使用有接头的预应力筋。
