GB50219-2014 1

1 总 则 11

2 术语和符号 12

2.1 术语 12

2.2 符号 13

3 基本设计参数和喷头布置 15

3.1 基本设计参数 15

3.2 喷头与管道布置 18

4 系统组件 21

5 给 水 23

5.1 一般规定 23

5.2 水泵 23

5.3 供水控制阀 24

5.4 水泵接合器 25

6 操作与控制 26

7 水力计算 28

7.1 系统设计流量 28

7.2 管道水力计算 29

7.3 管道减压措施 29

8 施 工 32

8.1 一般规定 32

8.2 进场检验 33

8.3 安装 36

8.4 调试 43

9 验 收 47

10 维护管理 53

附录A 管道连接件干烧试验方法 55

附录B 水喷雾灭火系统工程划分 56

附录C 水喷雾灭火系统施工现场质量管理检查记录 57

附录D 水喷雾灭火系统施工过程质量检查记录 58

附录E 水喷雾灭火系统质量控制资料核查记录 65

附录F 水喷雾灭火系统验收记录 66

附录G 水喷雾灭火系统维护管理工作检查项目及记录 67

本规范用词说明 69

引用标准名录 70

附:条文说明 71

1 总 则 75

3 基本设计参数和喷头布置 79

3.1 基本设计参数 79

3.2 喷头与管道布置 94

4 系统组件 100

5 给 水 103

5.1 一般规定 103

5.2 水泵 103

5.3 供水控制阀 104

5.4 水泵接合器 104

6 操作与控制 106

7 水力计算 109

7.1 系统设计流量 109

7.2 管道水力计算 109

7.3 管道减压措施 111

8 施 工 118

8.1 一般规定 118

8.2 进场检验 120

8.3 安装 121

8.4 调试 127

9 验 收 130

10 维护管理 133

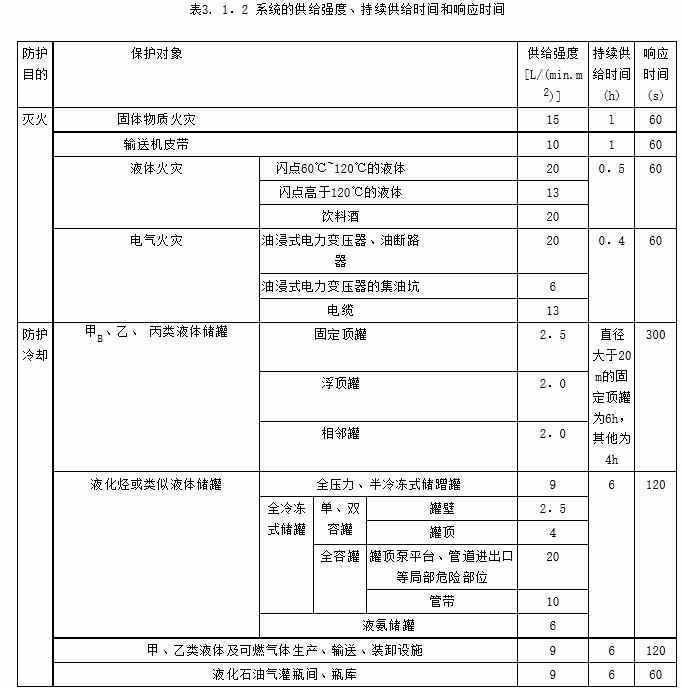

3． 1．2 系统的供给强度和持续供给时间不应小于表3. 1．2的规定，响应时间不应大于表3．1．2的规定。

注：1 添加水系灭火剂的系统，其供给强度应由试验确定。

2 钢制单盘式、双盘式、敞口隔舱式内浮顶罐应按浮顶罐对待，其他内浮顶罐应按固定顶罐对待。

3． 1．3 水雾喷头的工作压力，当用于灭火时不应小于0．35MPa；当用于防护冷却时不应小于0．2MPa，但对于甲B、乙、丙类液体储罐不应小于0．15MPa。

3．2．3 水雾喷头与保护对象之间的距离不得大于水雾喷头的有效射程。

4．0．2 水雾喷头的选型应符合下列要求：

1 扑救电气火灾，应选用离心雾化型水雾喷头；

8．4．11 联动试验应符合下列规定：

1 采用模拟火灾信号启动系统，相应的分区雨淋报警阀(或电动控制阀、气动控制阀)、压力开关和消防水泵及其他联动设备均应能及时动作并发出相应的信号。

检查数量：全数检查。

检查方法：直观检查。

2 采用传动管启动的系统，启动1只喷头，相应的分区雨淋报警阀、压力开关和消防水泵及其他联动设备均应能及时动作并发出相应的信号。

检查数量：全数检查。

检查方法：直观检查。

3 系统的响应时间、工作压力和流量应符合设计要求。

检查数量：全数检查。

检查方法：当为手动控制时，以手动方式进行1次~2次试验；当为自动控制时，以自动和手动方式各进行1次~2次试验，并用压力表、流量计、秒表计量。

9．0．1 系统竣工后，必须进行工程验收，验收不合格不得投入使用。
