本规范共分6章和7个附录,其主要内容有:总则、术语和符号、设计、施工、验收和维护管理等。

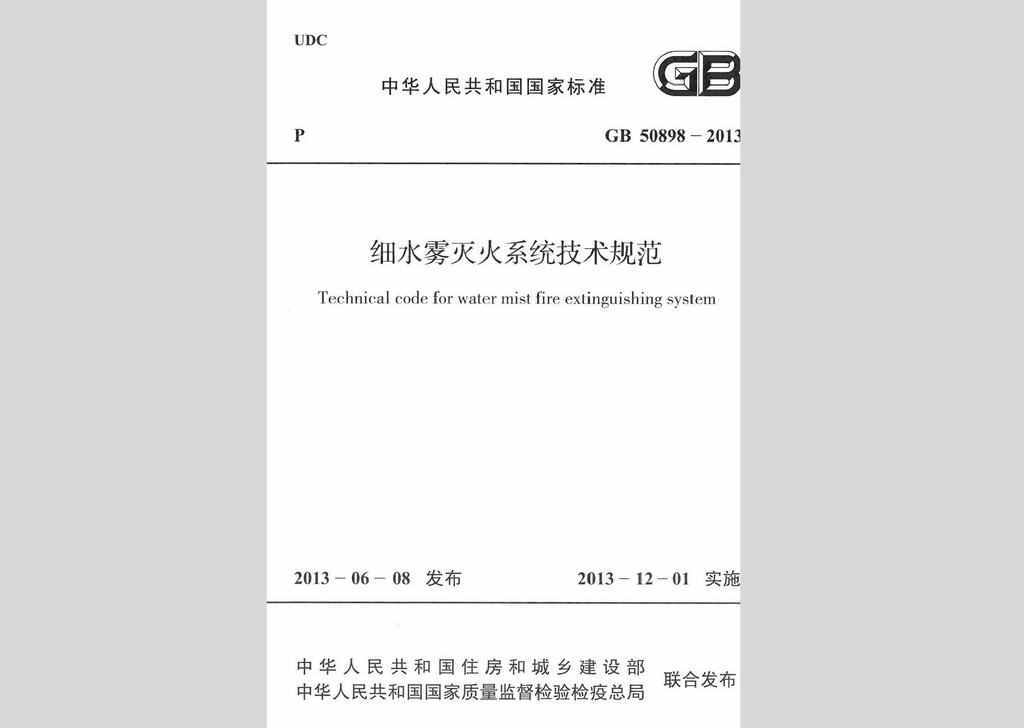

GB50898-2013 1

1 总 则 11

2 术语和符号 12

2.1 术语 12

2.2 符号 13

3 设 计 15

3.1 一般规定 15

3.2 喷头选择与布置 15

3.3 系统组件和管道及其布置 17

3.4 设计参数与水力计算 19

3.5 供水 25

3.6 控制 27

4 施 工 29

4.1 一般规定 29

4.2 进场检验 30

4.3 安装 32

4.4 调试 36

5 验 收 39

6 维护管理 45

附录A 细水雾灭火系统的实体火灾模拟试验 47

附录B 细水雾灭火系统工程划分 67

附录C 细水雾灭火系统施工现场质量管理检查记录 68

附录D 细水雾灭火系统施工过程质量检查记录 69

附录E 细水雾灭火系统工程质量控制资料核查记录 75

附录F 细水雾灭火系统工程验收记录 76

附录G 细冰雾灭火系统维护管理王作检查顼目 77

本规范用词说明 79

引用标准名录 80

附:条文说明 81

1 总 则 84

2 术语和符号 87

2.1 术语 87

3 设 计 91

3.1 一般规定 91

3.2 喷头选择与布置 92

3.3 系统组件和管道及其布置 94

3.4 设计参数与水力计算 98

3.5 供水 104

3.6 控制 106

4 施 工 109

4.1 一般规定 109

4.2 进场裣验 109

4.3 安装 110

4.4 调试 114

5 验 收 116

6 维护管理 117

附录A 细水雾灭火系统的实体火灾模拟试验 120

3.3.10 系统管道应采用冷拔法制造的奥氏体不锈钢钢管，或其他耐腐蚀和耐压性能相当的金属管道。管道的材质和性能应符合现行国家标准《流体输送用不锈钢无缝钢管》GB/T 14976和《流体输送用不锈钢焊接钢管》GB/T 12771的有关规定。系统最大工作压力不小于3.50MPa时，应采用符合现行国家标准《不锈钢和耐热钢 牌号及化学成分》GB/T 20878中规定牌号为022Cr17Ni12Mo2的奥氏体不锈钢无缝钢管，或其他耐腐蚀和耐压性能不低于牌号为022Cr17Ni12Mo2的金属管道。

3.3.13 设置在有爆炸危险环境中的系统，其管网和组件应采取静电导除措施。

3.4.9 系统的设计持续喷雾时间应符合下列规定：

1 用于保护电子信息系统机房、配电室等电子、电气设备间，图书库、资料库、档案库，文物库，电缆隧道和电缆夹层等场所时，系统的设计持续喷雾时间不应小于30min；

2 用于保护油浸变压器室、涡轮机房、柴油发电机房、液压站、润滑油站、燃油锅炉房等含有可燃液体的机械设备间时，系统的设计持续喷雾时间不应小于20min；

3 用于扑救厨房内烹饪设备及其排烟罩和排烟管道部位的火灾时，系统的设计持续喷雾时间不应小于15s，设计冷却时间不应小于15min；

3.5.1 系统的水质除应符合制造商的技术要求外，尚应符合下列要求：

1 泵组系统的水质不应低于现行国家标准《生活饮用水卫生标准》GB 5749的有关规定；

2 瓶组系统的水质不应低于现行国家标准《瓶（桶）装饮用纯净水卫生标准》GB 17324的有关规定；

3 系统补水水源的水质应与系统的水质要求一致。

3.5.10 过滤器应符合下列规定：

1 过滤器的材质应为不锈钢、铜合金，或其他耐腐蚀性能不低于不锈钢、铜合金的材料；

2 过滤器的网孔孔径不应大于喷头最小喷孔孔径的80%。
