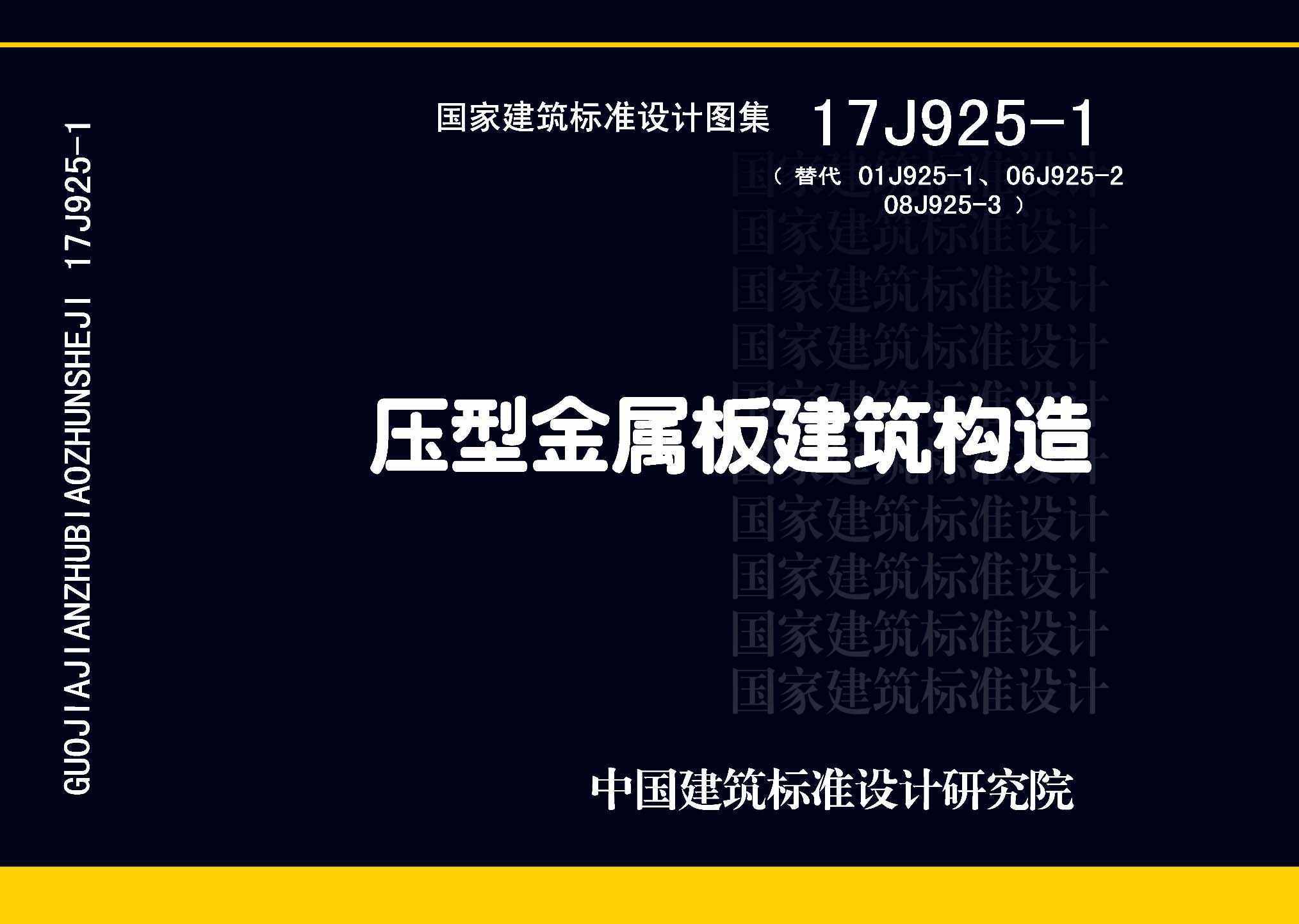

本图集为修编图集，代替原图集01J925-1 《压型钢板、夹芯板屋面及墙体建筑构造》 、06J925-2 《压型钢板、夹芯板屋面及墙体建筑构造（二）》 、08J925-3《压型钢板、夹芯板屋面及墙体建筑构造（三）含压型铝合金板》 。原3本图集经过提炼、整合和补充后形成压型金属板板和金属夹芯板两本图集。本图集适用于新建、改建、扩建的民用及工业建筑的压型金属板维护系统工程。 本图集是以压型金属板为面层的建筑围护系统的构造图集。图集介绍了压型金属板围护系统的系统构造、防（排）水、抗风揭、防雷、防火以及连接方式。提供了防水、保温隔热、隔汽材料的选用表和材料性能要求，并给出了屋面、外墙、内隔墙、底面、吊顶的工程做法，每种做法都给出三维的构造示意图和连接构造断面，并且给出各个部位的具体构造做法。同时提供了屋面采光带和外门、泄爆外墙、卸货雨棚等构造做法。 本图集内容丰富、技术先进，汇集了目前压型金属板围护系统的新技术、新做法。图集结构合理、选用方便，满足使用需要。
17J925-1 1
目录 6
总说明 9
工程做法 21
屋面板连接方式一览表 21
墙板连接方式一览表 23
支架、连接件一览表 24
防水层、防水垫层选用表及材料性能要求 27
保温隔热材料、隔汽材料选用表及材料性能要求 28
屋面工程做法表 29
外墙工程做法表 42
内隔墙工程做法表 46
底面工程做法表 47
吊顶工程做法表 48
屋面构造 49
屋面索引图 49
典型屋面板连接构造 50
屋1 单层压型金属板屋面构造 54
屋3(屋2) 单层压型金属板复合保温屋面构造 55
屋4 双层压型金属板复合保温屋面构造 56
屋5 双层压型金属板复合双层保温屋面构造 57
屋6 双层压型金属板复合保温屋面构造 58
屋7 双层压型金属板复合保温屋面(无檩型)构造 59
屋8 双层压型金属板复合双层保温屋面(无檩型)构造 60
屋9 单层压型金属板隔热屋面构造 61
屋10 双层压型金属板复合保温隔热屋面构造 62
屋11 双层压型金属板复合保温吸声屋面构造 63
屋12(屋13、屋14)双层压型金属板复合保温屋面构造 64
屋15(屋16、屋17)双层压型金属板复合保温屋面构造 65
屋18(屋19、屋20)双层压型金属板复合保温屋面构造 66
屋21 双层压型金属板复合保温屋面(高波型)构造 67
屋22-2 (屋22-1)双层压型金属板复合保温屋面(矮立边咬合型)构造 68
屋23 双层压型金属板复合保温屋面(平锁扣连接型)构造 69
屋1-1 檐口、檐沟、天沟 70
屋1-1 屋脊、变形缝 71
屋1-1 山墙、高低跨或女儿墙 72
屋4-4 檐口、檐沟 73
屋4-4 女儿墙天沟 74
屋4-4 屋脊、檐口封堵 75
屋4-4 山墙 76
屋4-4 女儿墙山墙 78
屋4-4 高低跨 79
屋4-4 女儿墙或高低跨 80
屋4-4 天沟、变形缝 82
屋4-4 小型坡屋顶建筑构造 83
屋11-3 檐口、檐沟 84
屋11-3 女儿墙天沟 85
屋11-3 屋脊 86
屋11-3 山墙 87
屋11-3 女儿墙或高低跨 88
屋11-3 高低跨 89
屋11-3 天沟、变形缝 90
屋11-3 扇形屋面 91
屋15-3 檐口、女儿墙天沟 92
屋15-3 山墙、双坡屋脊 93
屋15-3 女儿墙或高低跨、变形缝 94
屋22-2 檐沟、双坡屋脊 95
屋22-2 山墙、高低跨 96
屋22-2 女儿墙天沟、变形缝 97
屋23 檐口、檐沟 98
屋23 女儿墙天沟 99
屋23 单坡屋脊、斜天沟 100
屋23 双坡屋脊 101
屋23 山墙、高低跨 102
屋23 高低跨 103
屋23 天沟 104
屋面夹具、加固、泄爆屋面及吊顶系统构造 105
屋面挡雪装置 106
屋顶防坠落装置 107
维修屋面上人走道、溢水口 108
上屋面梯 109
出屋面管道构造 110
屋面孔洞(屋脊处) 111
屋面孔洞(非屋脊处) 112
压型金属板复合保温屋面防热桥构造 115
屋面防雷 116
天沟集水槽、外置钢板檐沟 117
天沟变形缝 118
屋面防水加强构造 119
屋C1、屋C2 屋面采光带构造 122
屋C3、屋C4 屋面采光带构造 123
屋C5、屋C6 屋面采光带构造 124
屋C7 屋面采光带构造 125
墙体构造 126
墙体索引图 126
压型金属板典型墙体连接构造 127
外墙l 单层压型金属板外墙构造 129
外墙2 双层压型金属板复合保温外墙构造 130
外墙3 双层压型金属板复合保温外墙构造 131
外墙4 双层压型金属板复合保温隔热外墙构造 132
外墙5 双层压型金属板外墙构造 133
外墙6 双层压型金属板复合保温外墙构造 134
外墙7 双层压型金属板复合保温吸声外墙构造 135
外墙8 双层压型金属板复合保温外墙构造 136
外墙9 双层压型金属板复合保温外墙构造 137
外墙10 双层压型金属板复合保温外墙(矮立边连接型)构造 138
外墙11 双层压型金属板复合保温外墙(平锁扣连接型)构造 139
外墙竖向排板转角、遇柱处构造 140
外墙竖向排扳墙脚、墙侧、变形缝 141
外墙竖向排板窗套 142
外墙横向排板体系与横向连接 143
外墙横向排板墙脚、阳角 144
外墙横向排板阴角、墙侧、变形缝 145
外墙横向排板窗套 146
矮立边墙体转角 147
矮立边墙体窗套、墙脚、女儿墙 148
构件穿墙做法 149
墙体采光带构造 150
推拉外门 152
提升外门 154
平开外门、泄爆外墙 156
雨棚 157
卸货雨棚 158
双层压型金属板内墙节点 159
底面构造 160
底面2(底面1)单层压型金属板复合保温底面构造示意 160
底面3 单层压型金属板复合保温底面构造示意 161
底面2 单层压型金属板复合保温底面横向连接构造 162
底面3 单层压型金属板复合保温底面横向连接构造 163
常用板型表 164
常用压型金属板板型表 164
常用采光板板型表 168
附录 169
建筑应用实例 169
