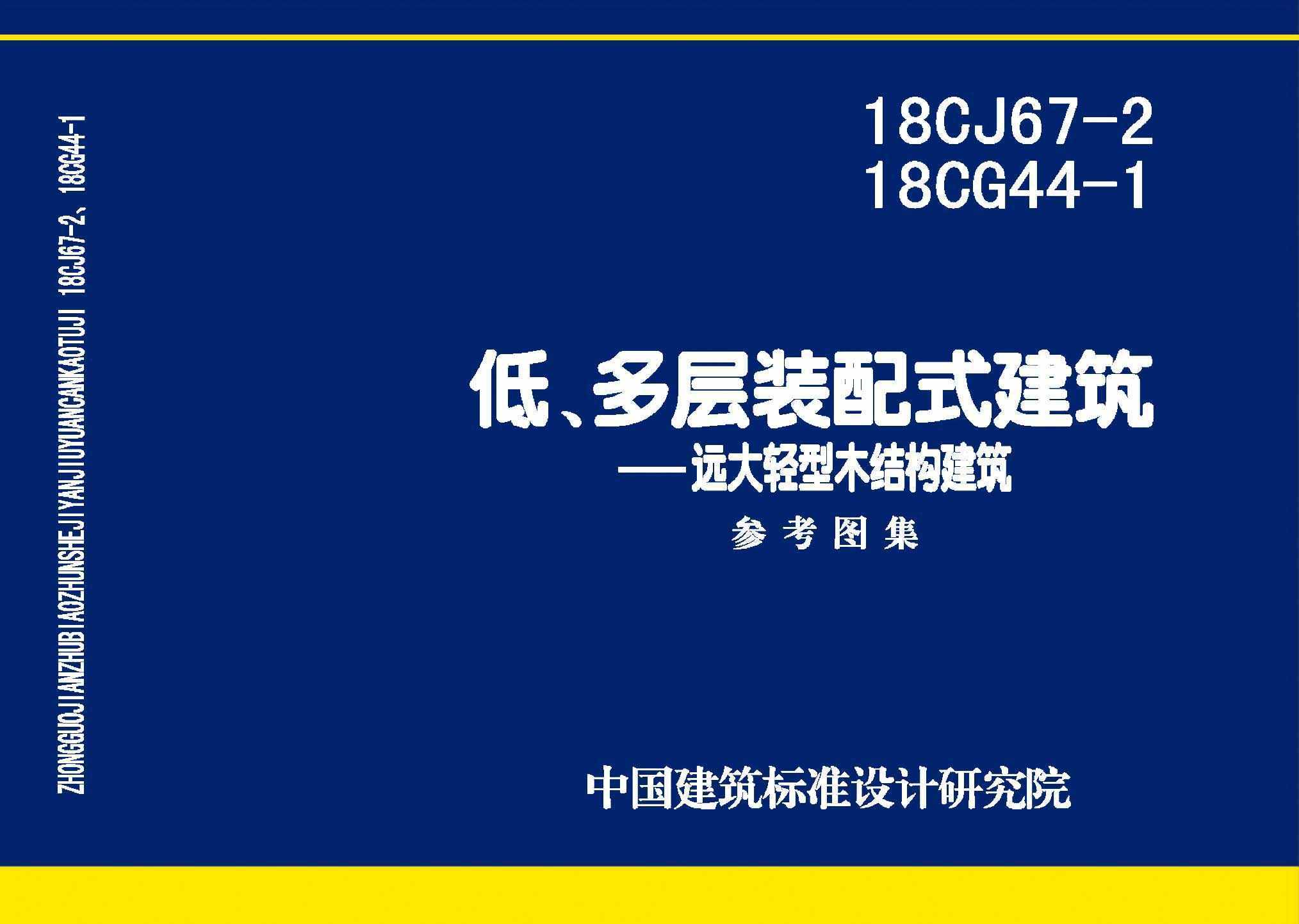

本图集适用于抗震设防烈度为8度及8度以下地区的二层及二层以下的独立和联排住宅建筑、低层小型商业建筑、旅馆和度假住宅建筑、小型旅游建筑、丁、戊类工业建筑，总建筑高度不超过10米。本图集主要介绍沈阳远大智能工业住宅有限公司生产的装配式建筑—远大轻型木结构建筑的设计及建筑构造做法。图集内容包括远大装配式建筑—轻型木结构建筑体系介绍、轻型木结构单元墙板标准构造、轻型木结构单元楼板标准构造、轻型木结构单元屋面板标准构造、轻型木结构建筑构造、轻型木结构建筑示例等。本图集供设计、施工、监理、审图等方面的工程技术人员参考使用。

18CJ67-2、18CG44-1 1

目录 4

说明 6

墙板系统 10

墙板系统说明 10

标准墙板构造及选用表 11

窗洞口墙板构造及选用表 12

门洞口墙板构造及选用表 13

大窗洞口墙板构造及选用表 14

大门洞口墙板构造及选用表 15

墙板布置平面索引图 16

一层建筑墙体顶梁钢板连接节点 17

二层建筑墙体顶梁板一字形连接构造 19

二层建筑墙体顶梁板T、L形连接构造 20

二层建筑墙体顶梁板十字形连接构造 21

楼板系统 22

木搁栅楼板说明 22

外墙板与木搁栅楼板连接构造 23

木搁栅楼板降板构造 24

冷弯薄壁型钢龙骨楼板说明 25

冷弯薄壁型钢龙骨楼板安装构造 26

冷弯薄壁钢龙骨楼板降板安装构造 27

屋面系统 28

屋面系统设计、选用说明 28

轻型木桁架设计选型 29

楼梯节点构造 31

楼梯平面、剖面图 31

楼梯安装构造 32

通用节点构造 33

螺旋桩基础说明 33

螺旋桩端部连接型式及示例 34

螺旋桩基础安装构造 35

混凝土基础安装构造 36

勒脚节点构造 37

平屋面节点构造 38

坡屋面节点构造 39

墙板转角及板缝构造 42

窗安装节点构造 43

推拉门安装节点构造 44

轻型木结构建筑示例 45

一层建筑示例：简居北方样板间 45

一层建筑示例：平面图 46

一层建筑示例：立面图、1-1剖面图 47

二层建筑示例：样板间 48

二层建筑示例：首层平面图 49

二层建筑示例：二层平面图 50

二层建筑示例：立面图 51

二层建筑示例：剖面图 52

附录 53

附录：墙板自动化生产线 53
