GB50018-2002 1

1 总则 9

2 术语、符号 10

2.1 术语 10

2.2 符号 11

3 材料 15

4 基本设计规定 17

4.1 设计原则 17

4.2 设计指标 18

4.3 构造的一般规定 20

5 构件的计算 22

5.1 轴心受拉构件 22

5.2 轴心受压构件 22

5.3 受弯构件 26

5.4 拉弯构件 29

5.5 压弯构件 29

5.6 构件中的受压板件 34

6 连接的计算与构造 39

6.1 连接的计算 39

6.2 连接的构造 47

7 压型钢板 51

7.1 压型钢板的计算 51

7.2 压型钢板的构造 54

8 模条与墙梁 56

8.1 模条的计算 56

8.2 擦条的构造 58

8.3 墙梁的计算 58

8.4 墙梁的构造 59

9 屋架 61

9.1 屋架的计算 61

9.2 屋架的构造 62

10 刚架 63

10.1 刚架的计算 63

10.2 刚架的构造 67

11 制作、安装和防腐蚀 68

11.1 制作和安装 68

11.2 防腐蚀 71

附录A 计算系数 74

附录B 截面特性 84

附录C 考虑冷弯效应的强度设计值的计算方法 103

附录D 侵蚀作用分类和防腐涂料底、面攘配套及维护年限 105

本规范用词说明 107

附: 条文说明 109

3 材 料 112

4 基本设计规定 113

4.1 设计原则 113

4.2 设计指标 115

4.3 构造的一般规定 116

5 构件的计算 117

5.1 轴心受拉构件 117

5.2 轴心受压构件 118

5.3 受弯构件 120

5.4 拉弯构件 121

5.5 压弯构件 121

5.6 构件中的受压板件 123

6 连接的计算与构造 133

6.1 连接的计算 133

6.2 连接的构造 135

7 压型钢板 137

7.1 压型钢板的计算 137

7.2 压型钢板的构造 138

8 檩条与墙梁 139

8.1 檩条的计算 139

8.2 檩条的构造 141

8.3 墙梁的计算 142

9 屋 架 144

9.1 屋架的计算 144

9.2 屋架的构造 144

10 刚架 146

10.1 刚架的计算 146

10.2 刚架的构造 147

11 制作、安装和防腐蚀 149

11.1 制作和安装 149

11.2 防腐蚀 150

3.0.6 在冷弯薄壁型钢结构设计图纸和材料订货文件中，应注明所采用的钢材的牌号和质量等级、供货条件等以及连接材料的型号(或钢材的牌号)。必要时尚应注明对钢材所要求的机械性能和化学成份的附加保证项目。

4.1.3 设计冷弯薄壁型钢结构时的重要性系数γ0应根据结构的安全等级、设计使用年限确定。

一般工业与民用建筑冷弯薄壁型钢结构的安全等级取为二级，设计使用年限为50年时，其重要性系数不应小于1.0；设计使用年限为25年时，其重要性系数不应小于0.95。特殊建筑冷弯薄壁型钢结构安全等级、设计使用年限另行确定。

4.1.7 设计刚架、屋架、檩条和墙梁时，应考虑由于风吸力作用引起构件内力变化的不利影响，此时永久荷载的荷载分项系数应取1.0。

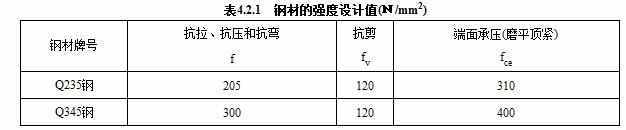

4.2.1 （冷弯薄壁型钢结构）钢材的强度设计值应按表4.2.1采用。

4.2.3 经退火、焊接和热镀锌等热处理的冷弯薄壁型钢构件不得采用考虑冷弯效应的强度设计值。

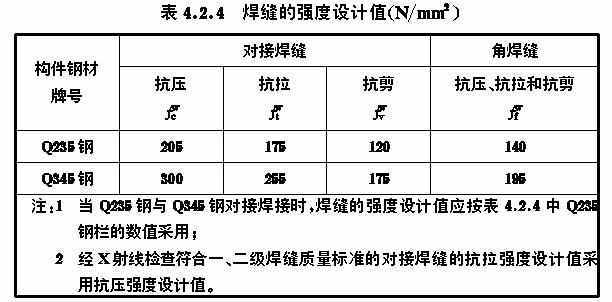

4.2.4 焊缝的强度设计值应按表4.2.4采用。

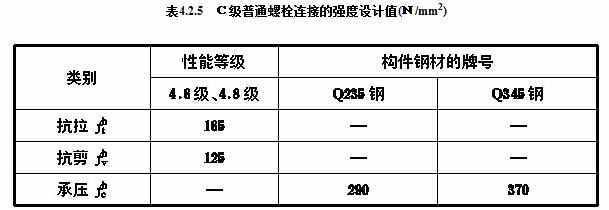

4.2.5 C级普通螺栓连接的强度设计值应按表4.2.5采用。

4.2.7 计算下列情况的结构构件和连接时，本规范4.2.1至4.2.6条规定的强度设计值，应乘以下列相应的折减系数。

1 平面格构式檩条的端部主要受压腹杆： 0.85；

2 单面连接的单角钢杆件：

　　 1) 按轴心受力计算强度和连接 0.85；

　　 2) 按轴心受压计算稳定性 0.6+0.0014λ；

　　注：对中间无联系的单角钢压杆，λ为按最小回转半径计算的杆件长细比。

3 无垫板的单面对接焊缝： 0.85；

4 施工条件较差的高空安装焊缝： 0.90；

5 两构件的连接采用搭接或其间填有垫板的连接以及单盖板的不对称连接：0.90。

上述几种情况同时存在时，其折减系数应连乘。

9.2.2 屋盖应设置支撑体系。当支撑采用圆钢时，必须具有拉紧装置。

10.2.3 门式刚架房屋应设置支撑体系。在每个温度区段或分期建设的区段，应设置横梁上弦横向水平支撑及柱间支撑；刚架转折处(即边柱柱顶和屋脊)及多跨房屋相应位置的中间柱顶，应沿房屋全长设置刚性系杆。
