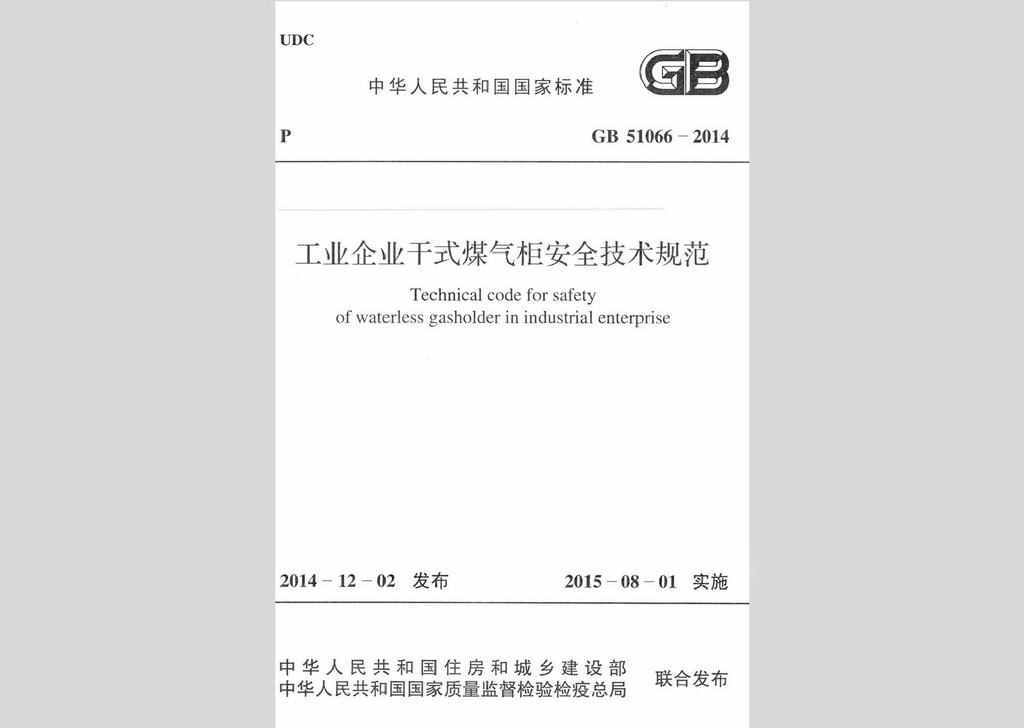

GB51066-2014 1

1 总则 9

2 术语 10

3 基本规定 14

4 设计 17

4.1 柜址选择和防火防爆要求 17

4.2 有效容积的确定 20

4.3 柜体基础 20

4.4 柜体钢结构 20

4.5 柜体工艺配置的其他要求 20

5 施工和验收 25

5.1 一般规定 25

5.2 施工 25

5.3 调试 28

5.4 验收项目 29

6 运行与维护 31

6.1 运行 31

6.2 维护 33

7 检修 36

8 安全与防护 38

本规范用词说明 39

引用标准名录 40

附:条文说明 41

1 总则 44

3 基本规定 46

4 设计 50

4.1 柜址选择和防火防爆要求 50

4.2 有效容积的确定 53

4.3 柜体基础 54

4.4 柜体钢结构 54

4.5 柜体工艺配置的其他要求 55

5 施工和验收 58

5.1 一般规定 58

5.2 施工 58

5.3 调试 60

5.4 验收项目 60

6 运行与维护 62

6.1 运行 62

6.2 维护 64

7 检修 66

3.0.3 干式柜外部电梯和内部吊笼必须采用防爆型。

3.0.9 干式柜活塞上部应设置固定式煤气浓度监测装置，其监测信号应送到干式柜的控制室并设置声、光报警的显示和记录，还应符合下列规定：

1 对储存无毒燃气的干式柜，在达到爆炸下限的20%时应有报警信号；

2 对储存有毒燃气的干式柜，在有毒燃气泄漏到活塞上方达到国家现行有关工作场所有害因素职业接触限值所规定的浓度限值时，应有报警信号。

3.0.14 进入活塞下部维护和检修时应符合下列规定：

1 与干式柜检修无关的所有气体进出口管必须可靠切断；

3.0.15 活塞下部严禁出现负压。

4.1.6 干式柜防爆分区应符合下列规定：

1 干式柜活塞与柜顶间的空间和煤气进出口管地下室应为防爆1区；

2 干式柜侧板外3.0m范围内，柜顶上4.5m范围内和油泵站内应为防爆2区；

3 干式柜外部电梯机房和井道内的电气装置应按防爆2区配置。

4.5.2 活塞走行系统设计应符合下列要求：

4 稀油柜必须设防回转装置，防回转装置的接触面应有防止撞击产生火花的措施；

5.2.2 严禁在雷雨、雪天、浓雾、六级及以上大风等恶劣气候条件下进行露天构件吊装、浮升操作、柜顶固定和活塞落底、吊装柜顶作业。

5.2.5 柜顶中央台架的架设和拆除应符合下列规定：

3 在柜顶安装过程中，桁架就位后必须焊接完毕；

6.1.13 正常运行时，不得通过稀油柜安全放散管或膜密封柜自动放散系统排放煤气。

6.1.24 稀油柜柜区停电后的操作应符合下列要求：

1 应启用预备邮箱中的密封油；

3 除去预备油箱放油的操作人员外，其他人员应撤离柜体。
