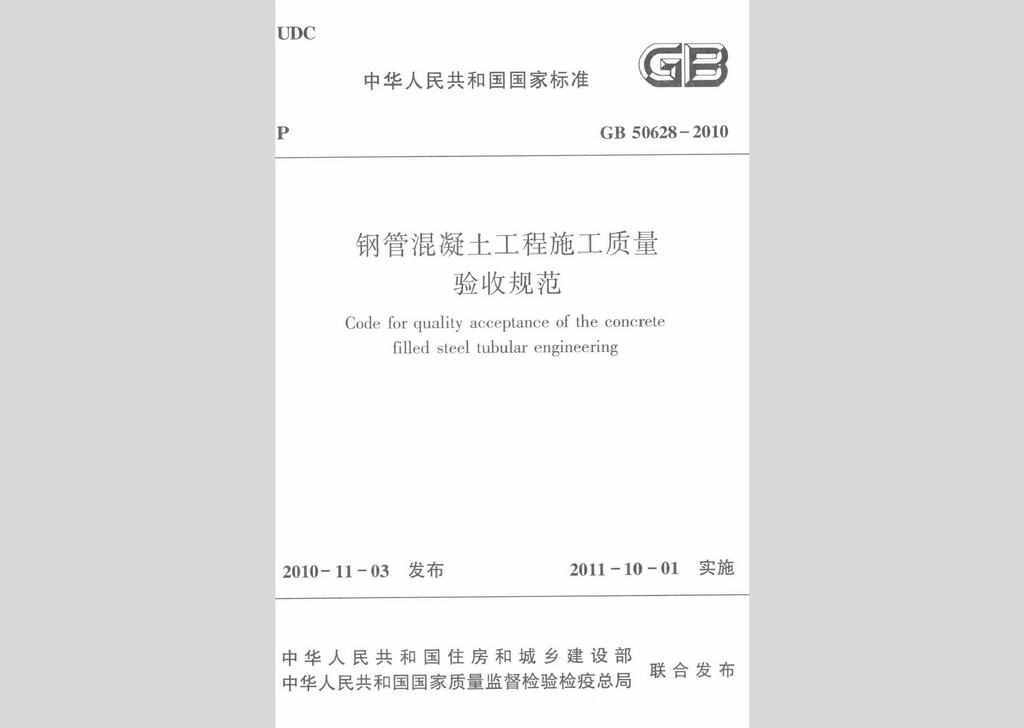

GB50628-2010 1

1 总则 9

2 术语 10

3 基本规定 11

4 钢管棍凝土分项工程质量验收 13

4.1 钢管构件进场验收 13

4.2 钢管混凝土构件现场拼装 14

4.3 铜管棍凝土柱柱脚锚固 18

4.4 钢管泪凝土构件安装 20

4.5 钢管混凝土柱与钢筋混凝土梁连接 22

4.6 钢管内钢筋骨架 23

4.7 铜管内i昆凝土浇筑 24

5 钢管混凝土工程质量验收 27

附录A 钢管混凝土工程检验批质量验收记录 28

附录B 钢管混凝土分项工程质量验收记录 37

附录C 钢管混凝土子分部工程质量验收记录 38

本规范用词说明 43

引用标准名录 44

附: 条文说明 45

l 总则 48

2 术语 49

3 基本规定 50

4 钢管混凝土分项工程质量验收 52

4.1 钢管构件进场验收 52

4.2 钢管混凝土构件现场拼装 52

4.3 钢管棍凝土桩桩脚锁固 53

4.4 铜管棍凝土构件安装 55

4.5 钢管混凝土柱与钢筋棍凝土梁连接 57

4.6 钢管内钢筋骨架 58

4.7 钢管内棍凝土浇筑 58

5 钢管混凝土工程质量验收 62

3.0.4 钢管、钢板、钢筋、连接材料、焊接材料及钢管混凝土的材料应符合设计要求和国家现行有关标准的规定。

3.0.6 焊工必须经考试合格并取得合格证书，持证焊工必须在其考试合格项目及合格证规定的范围内施焊。

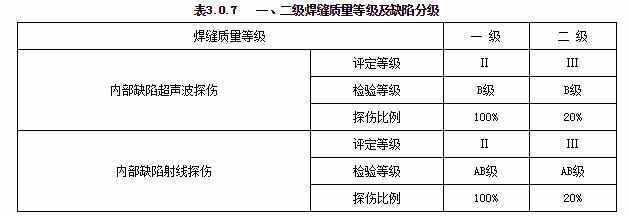

3.0.7 设计要求全焊透的一、二级焊缝应采用超声波探伤进行焊缝内部缺陷检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤检验。其内部缺陷分级及探伤应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB 11345、《金属熔化焊焊接接头射线照相》GB/T 3323的有关规定。一、二级焊缝的质量等级及缺陷分级应符合表3.0.7的规定。

注：探伤比例的计数方法应按以下原则：

(1)对工厂制作焊缝，应按每条焊缝计算百分比，且探伤长度不应小于200mm，当焊逢长度不足200mm时，应对整条焊缝进行探伤；

(2)对现场安装焊缝，应按同一类型、同一施焊条件的焊缝条数计算百分比，探伤长度不应小于200mm，并不应少于1条焊缝。

4.5.1 钢管混凝土柱和钢筋混凝土梁连接节点核心区的构造及钢筋的规格、位置、数量应符合设计要求。

4.7.1 钢管内混凝土的强度等级应符合设计要求。
