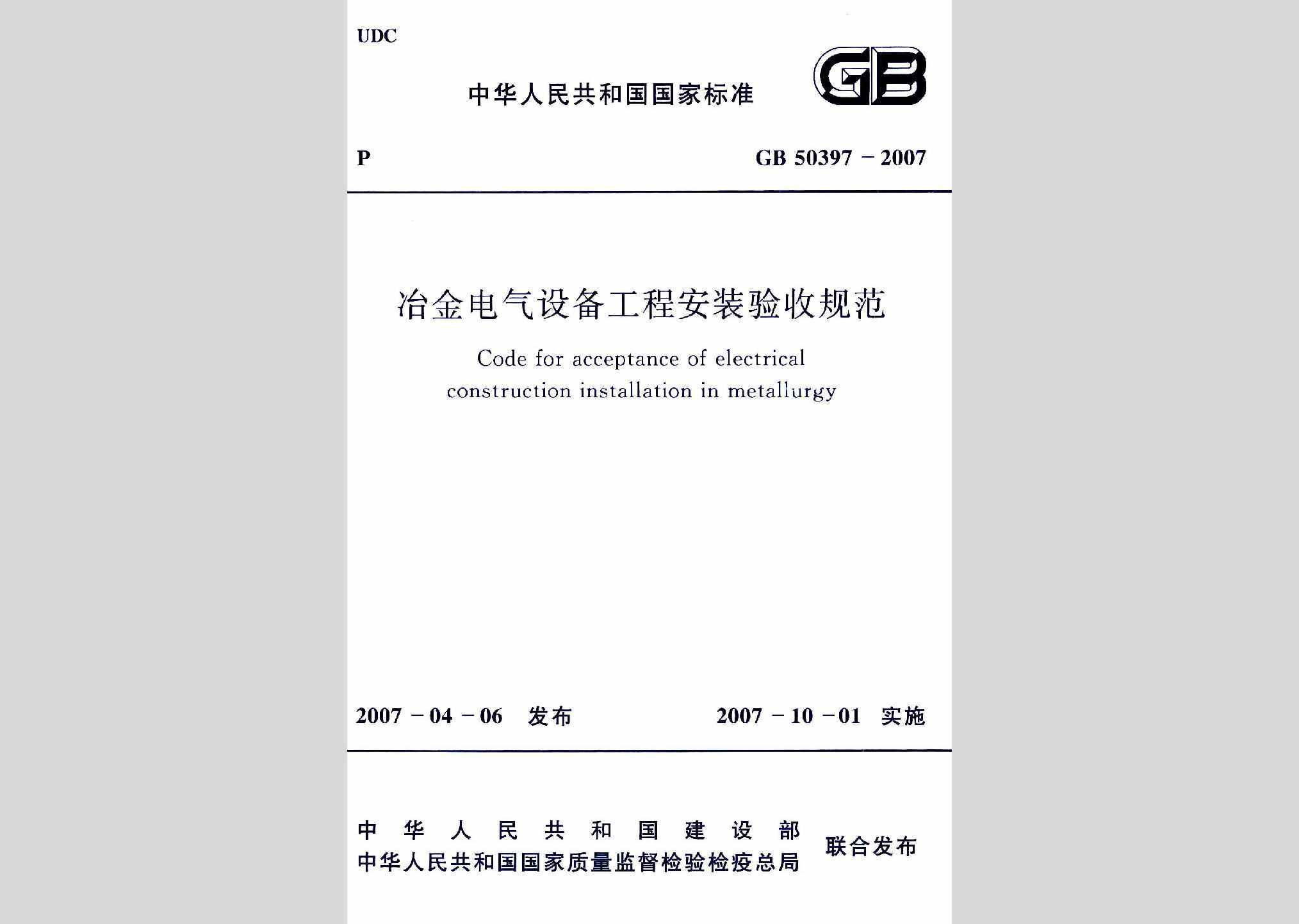

GB50397-2007 1
1 总则 11
2 基本规定 12
2.1 一般规定 12
2.2 主要设备及材料的检验 13
2.3 冶金电气设备工程安装质量验收的划分 13
2.4 冶金电气设备工程安装质量验收 15
2.5 冶金电气设备工程安装质量验收程序和组织 16
2.6 竣工验收资料 17
3 高压电器安装 18
3.1 主控项目 18
3.2 一般项目 18
4 电力变压器安装 23
4.1 主控项目 23
4.2 一般项目 23
5 互感器、电抗器、避雷器、电容器安装 25
5.1 主控项目 25
5.2 一般项目 25
6 旋转电机安装 28
6.1 主控项目 28
6.2 一般项目 28
7 配电盘、成套柜安装 34
7.1 主控项目 34
7.2 一般项目 34
8 蓄电池安装 36
8.1 主控项目 36
8.2 一般项目 36
9 低压电器安装 38
9.1 主控项目 38
9.2 一般项目 38
10 起重机电气设备安装 40
10.1 主控项目 40
10.2 一般项目 40
11 滑触线和移动式软电缆安装 43
11.1 主控项目 43
11.2 一般项目 43
12 母线装置安装 46
12.1 主控项目 46
12.2 一般项目 46
13 电缆线路 51
13.1 主控项目 51
13.2 一般项目 51
14 露天采矿场线路敷设 55
14.1 主控项目 55
14.2 一般项目 55
15 矿井下电缆敷设 56
15.1 主控项目 56
15.2 一般项目 56
16 电缆支架、桥架安装 59
16.1 主控项目 59
16.2 一般项目 59
17 电缆终端头、电缆接头制作 61
17.1 主控项目 61
17.2 一般项目 61
18 架空线路及杆上电气设备安装 65
18.1 主控项目 65
18.2 一般项目 65
19 牵引网的安装 68
19.1 主控项目 68
19.2 一般项目 68
20 配管、配线 74
20.1 主控项目 74
20.2 一般项目 74
21 电气照明装置安装 80
21.1 主控项目 80
21.2 一般项目 81
22 矿井下照明灯具及配电箱安装 85
22.1 主控项目 85
22.2 一般项目 85
23 避雷针（网）及接地装置安装 87
23.1 主控项目 87
23.2 一般项目 88
24 爆炸危险场所电气线路敷设 94
24.1 主控项目 94
24.2 一般项目 94
25 爆炸危险场所电气设备安装 98
25.1 主控项目 98
25.2 一般项目 98
26 火灾危险场所电气装置安装 103
26.1 主控项目 103
26.2 一般项目 103
附录A 施工现场质量检查及验收记录 105
附录B 蓄电池用材质及电解液标准 137
附录C 矩形母线搭接要求 139
附录D 配电装置的安全净距 141
附录E 直埋电缆之间电缆与管道、公路、建筑物之间平行和交叉时的最小净距 146
附录F 爆炸与火灾环境危险区域划分 147
本规范用词说明 148
附:条文说明 149
1 总则 153
2 基本规定 154
2.1 一般规定 154
2.2 主要设备及材料的检验 155
2.3 冶金电气设备工程安装质量验收的划分 155
2.4 冶金电气设备工程安装质量验收 155
2.5 冶金电气设备工程安装质量验收程序和组织 156
2.6 竣工验收资料 156
3 高压电器安装 157
3.1 主控项目 157
3.2 一般项目 157
4 电力变压器安装 164
4.1 主控项目 164
4.2 一般项目 164
5 互感器、电抗器、避雷器、电容器安装 168
5.1 主控项目 168
5.2 一般项目 168
6 旋转电机安装 172
6.1 主控项目 172
6.2 一般项目 172
7 配电盘、成套柜安装 174
7.1 主控项目 174
7.2 一般项目 174
8 蓄电池安装 176
9 低压电器安装 178
9.1 主控项目 178
9.2 一般项目 178
10 起重机电气设备安装 181
10.1 主控项目 181
10.2 一般项目 181
11 滑触线和移动式软电缆安装 183
11.1 主控项目 183
11.2 一般项目 183
12 母线装置安装 185
12.1 主控项目 185
12.2 一般项目 185
13 电缆线路 188
13.1 主控项目 188
13.2 一般项目 188
14 露天采矿场线路敷设 191
14.1 主控项目 191
14.2 一般项目 191
15 矿井下电缆敷设 192
15.1 主控项目 192
15.2 一般项目 192
16 电缆支架、桥架安装 193
16.1 主控项目 193
16.2 一般项目 193
17 电缆终端头、电缆接头制作 194
17.1 主控项目 194
17.2 一般项目 194
18 架空线路及杆上电气设备安装 195
18.1 主控项目 195
18.2 一般项目 195
19 牵引网的安装 197
19.1 主控项目 197
19.2 一般项目 197
20 配管、配线 198
20.1 主控项目 198
20.2 一般项目 198
21 电气照明装置安装 200
21.1 主控项目 200
21.2 一般项目 200
22 矿井下照明灯具及配电箱安装 203
22.1 主控项目 203
22.2 一般项目 203
23 避雷针（网）及接地装置安装 204
23.1 主控项目 204
23.2 一般项目 205
24 爆炸危险场所电气线路敷设 207
24.1 主控项目 207
24.2 一般项目 207
25 爆炸危险场所电气设备安装 210
25.1 主控项目 210
25.2 一般项目 210
26 火灾危险场所电气装置安装 213
26.1 主控项目 213
26.2 一般项目 213
13.1.2 三相或单相的交流单芯电缆,不得单独穿于钢导管内。
16.1.1 金属电缆桥架及支架和引入或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠,且必须符合下列规定:
1 金属电缆桥架及其支架全长不应少于2处与接地(PE)或接零(PEN)干线相连接。
2 非镀锌金属电缆桥架间连接板的两端应跨接铜芯接地线,接地线最小允许截面积不小于4m㎡。
3 镀锌电缆桥架间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
20.1.1 金属的导管和线槽必须接地(PE)或接零(PEN)可靠,并符合下列规定:
1 可挠性导管、金属线槽和明配的镀锌钢导管不得熔焊跨接接地线;以专用接地卡跨接的两卡间连线为铜芯软导线,截面积不小于4m㎡。
2 当非镀锌钢导管采用螺纹连接时,连接处的两端焊跨接接地线 ;当镀锌钢导管采用螺纹连接明配时,连接处的两端用专用接地卡固定跨接接地线;当镀锌钢导管采用螺纹连接暗配时,可用圆钢作跨接地线熔焊连接。
3 金属线槽不作设备的接地导体,当设计无要求时,金属线槽全长不少于2处与接地(PE)或接零(PFN)干线连接。
4 非镀锌金属线槽连接板的两端跨接铜芯接地线,镀锌线槽间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
20.1.2 金属导管严禁对口熔焊连接;镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
21.1.1 须接地、接零的灯具、开关 、插座等非带电的金属导体 ,应有明显标志的专用接地螺栓,按TN接地系统要求实施接地。设计无规定时,应符合下列规定：
1 单相双孔插座的接线;面对插座，右孔或上孔接相线,左孔或下孔接零线。
2 单相三孔、三相四孔及三相 五孔插座的接地(PE)或接零(PEN)线接在上孔。插座的接地端子不与零线端子连接。同一场所的三相插座,接线的相序一致。
3 接地(PE)或接零(PEN)线在插座间不得串联连接。
4 当灯具距地面高度小于2.4m时,灯具的可接近裸露导体必须接地(PE)或接零(PEN)可靠,并应有专用接地螺栓,且有标识。
21.1.2 花灯吊钩圆钢直径不应小于灯具挂销直径，且不应小于6mm。大型花灯的固定及悬吊装置,应按灯具重量的2倍做过载试验。
23.1.1 测试接地装置的接地电阻值必须符合设计要求。
25.1.6 防爆电气设备的接地或接零必须符合设计规定。
26.1.1 电气设备的类型应符合设计规定。
