本规范共分8章和7个附录,主要技术内容为:总则,术语,基本规定,挖沟法穿越设计,水平定向钻法穿越设计,隧道法穿越设计,公路、铁路穿越设计,焊接、试压及防腐等。

GB50423-2013 1

1 总 则 11

2 术 语 12

3 基本规定 14

3.1 基础资料 14

3.2 管道材料与计算 15

3.3 水域穿越 16

3.4 山岭、冲沟穿越 19

4 挖沟法穿越设计 21

4.1 埋设要求 21

4.2 水下管段稳定 22

4.3 作用与组合 24

4.4 管段计算 25

4.5 防护工程设计 27

5 水平定向钻法穿越设计 31

5.1 敷设要求 31

5.2 管段计算 32

6 隧道法穿越设计 34

6.1 一般规定 34

6.2 作用 36

6.3 作用组合与作用计算 37

6.4 钻爆法隧道衬砌设计 39

6.5 盾构法隧道设计 44

6.6 顶管法隧道设计 46

6.7 竖井工程 48

6.8 斜巷工程 53

6.9 工程材料 54

6.10 防水与排水 55

6.11 隧道附属设施 57

6.12 隧道内管道安装 57

7 公路、铁路穿越设计 59

7.1 一般规定 59

7.2 无套管穿越设计 60

7.3 有套管穿越设计 62

8 焊接、试压及防腐 64

8.1 焊接、检验 64

8.2 清管、测径及试压 64

8.3 防腐 65

附录A 偏压隧道衬砌作用计算方法 67

附录B 浅埋隧道衬砌作用计算方法 69

附录C 盾构隧道、顶管隧道作用计算 71

附录D 盾构管片内力计算 73

附录E 顶管法隧道结构计算 76

附录F 无套管穿越公路土压力产生的管道应力计算 81

附录G 无套管穿越公路车辆荷载产生的管道循环应力计算 85

本规范用词说明 90

引用标准名录 91

附:条文说明 93

2 术 语 96

3 基本规定 97

3.1 基础资料 97

3.2 管道材料与计算 98

3.3 水域穿越 98

3.4 山岭、冲沟穿越 101

4 挖沟法穿越设计 104

4.1 埋设要求 104

4.2 水下管段稳定 104

4.3 作用与组合 105

4.4 管段计算 106

4.5 防护工程设计 106

5 水平定向钻法穿越设计 108

5.1 敷设要求 108

5.2 管段计算 110

6 隧道法穿越设计 112

6.1 一般规定 112

6.2 作用 116

6.3 作用组合与作用计算 116

6.4 钻爆法隧道衬砌设计 118

6.5 盾构法隧道设计 124

6.6 顶管法隧道设计 129

6.7 竖井工程 130

6.8 斜巷工程 133

6.9 工程材料 133

6.10 防水与排水 134

6.12 隧道内管道安装 135

7 公路、铁路穿越设计 137

7.1 一般规定 137

7.2 无套管穿越设计 138

7.3 有套管穿越设计 139

8 焊接、试压及防腐 140

8.1 焊接、检验 140

8.2 清管、测径与试压 140

8.3 防腐 141

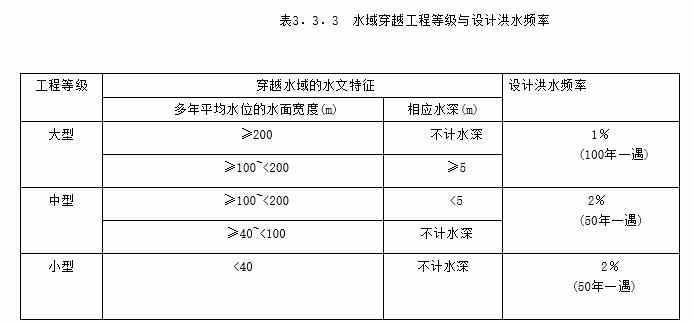

3．3．3 水域穿越工程应按表3．3．3划分工程等级，并应采用与工程等级相应的设计洪水频率。桥梁上游300m范围内的穿越工程，设计洪水频率不应低于该桥梁的设计洪水频率。

4．1．2 挖沟法穿越管段的最小埋深，应根据工程等级与相应设计洪水冲刷深度或疏浚深度要求确定，并应符合表4．1．2的规定。当河流深泓线反复摆动时，穿越管段在深泓线摆动范围内埋深均应满足设计冲刷深度或疏浚深度要求。

注：1 当水域有抛锚或疏浚作业时，管顶埋深应达到防腐层不受机械损伤的要求；

2 以下切为主的河流上游，埋深应从累积冲刷线算起；

3 基岩段所挖沟槽应用满槽混凝土覆盖封顶，应达到基岩标高；

4 当管道有配重或稳管结构物时，埋深应从结构物顶面算起；

5 基岩内管道埋深尚应根据岩性、风化程度确定，强风化岩、软岩埋深应加大．

5．1．9 定向钻穿越施工应采用环保型泥浆，并应循环使用。

6．1．9 隧道设计、施工应贯彻环境保护的原则，采用环保型泥浆并循环使用，废弃泥浆处理应达标并定点排放。

7．2．9 采用无套管的开挖穿越管段，距管顶以上500mm处应埋设钢筋混凝土板；混凝土板上方应埋设警示带。
