GB50156-2012 1
1 总则 15
2 术语、符号和缩略语 16
2.1 术语 16
2.2 符号 20
2.3 缩略语 20
3 基本规定 21
4 站址选择 26
5 站内平面布置 38
6 加油工艺及设施 46
6.1 油罐 46
6.2 加油机 48
6.3 工艺管道系统 49
6.4 橇装式加油装置 52
6.5 防渗措施 52
6.6 自助加油站(区) 54
7 LPG加气工艺及设施 56
7.1 LPG储罐 56
7.2 泵和压缩机 58
7.3 LPG加气机 59
7.4 LPG管道系统 60
7.5 槽车卸车点 60
8 CNG加气工艺及设施 62
8.1 CNG常规加气站和加气母站工艺设施 62
8.2 CNG加气子站工艺设施 64
8.3 CNG工艺设施的安全保护 65
8.4 CNG管道及其组成件 67
9 LNG和L-CNG加气工艺及设施 68
9.1 LNG储罐、泵和气化器 68
9.2 LNG卸车 71
9.3 LNG加气区 71
9.4 LNG管道系统 72
10 消防设施及给排水 74
10.1 灭火器材配置 74
10.2 消防给水 74
10.3 给排水系统 76
11 电气、报警和紧急切断系统 78
11.1 供配电 78
11.2 防雷、防静电 79
11.3 充电设施 81
11.4 报警系统 81
11.5 紧急切断系统 82
12 采暖通风、建(构)筑物、绿化 83
12.1 采暖通风 83
12.2 建(构)筑物 84
12.3 绿化 86
13 工程施工 87
13.1 一般规定 87
13.2 材料和设备检验 88
13.3 土建工程 90
13.4 设备安装工程 94
13.5 管道工程 96
13.6 电气仪表安装工程 99
13.7 防腐绝热工程 102
13.8 交工文件 102
附录A 计算间距的起止点 105
附录B 民用建筑物保护类别划分 106
附录C 加油加气站内爆炸危险区域的等级和范围划分 109
本规范用词说明 121
引用标准名录 122
附:条文说明 125
1 总则 130
3 基本规定 132
4 站址选择 139
5 站内平面布置 150
6 加油工艺及设施 155
6.1 油罐 155
6.2 加油机 159
6.3 工艺管道系统 160
6.4 撬装式加油装置 166
6.5 防渗措施 166
6.6 自助加油站(区) 167
7 LPG加气工艺及设施 168
7.1 LPG储罐 168
7.2 泵和压缩机 171
7.3 LPG加气机 171
7.4 LPG管道系统 172
7.5 槽车卸车点 173
8 CNG加气工艺及设施 174
8.1 CNG常规加气站和加气母站工艺设施 174
8.2 CNG加气子站工艺设施 176
8.3 CNG工艺设施的安全保护 176
8.4 CNG管道及其组成件 177
9 LNG和L-CNG加气工艺及设施 178
9.1 LNG储罐、泵和气化器 178
9.2 LNG卸车 181
9.3 LNG加气区 182
9.4 LNG管道系统 182
10 消防设施及给排水 184
10.1 灭火器材配置 184
10.2 消防给水 184
10.3 给排水系统 186
11 电气、报警和紧急切断系统 188
11.1 供配电 188
11.2 防雷、防静电 189
11.4 报警系统 192
11.5 紧急切断系统 193
12 采暖通风、建(构)筑物、绿化 194
12.1 采暖通风 194
12.2 建(构)筑物 194
12.3 绿化 196
13 工程施工 197
13.1 一般规定 197
13.2 材料和设备检验 197
13.3 土建工程 197
13.4 设备安装工程 198
13.5 管道工程 198
13.6 电气仪表安装工程 199
13.7 防腐绝热工程 199
13.8 交工文件 199

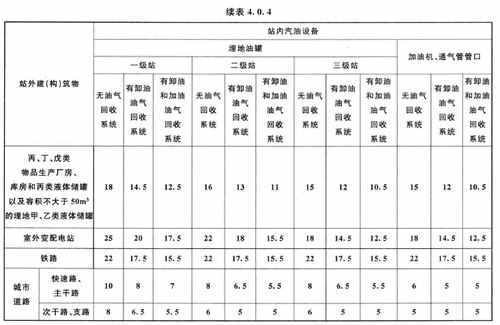

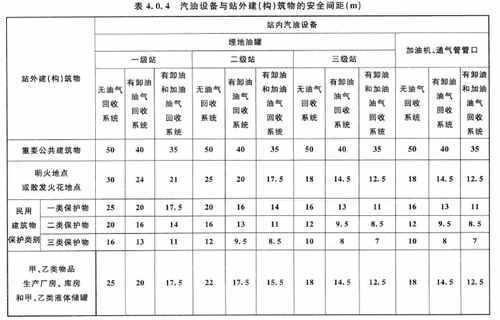

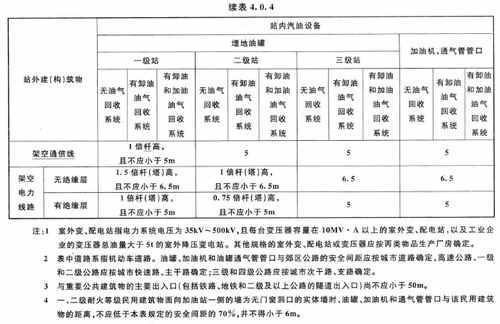

4.0.4 加油站、加油加气合建站的汽油设备与站外建(构)筑物的安全间距，不应小于表4.0.4 的规定。

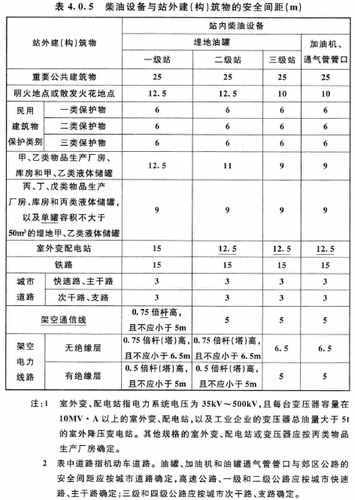

4.0.5 加油站、加油加气合建站的柴油设备与站外建(构)筑物的安全间距，不应小于表4.0.5 的规定。

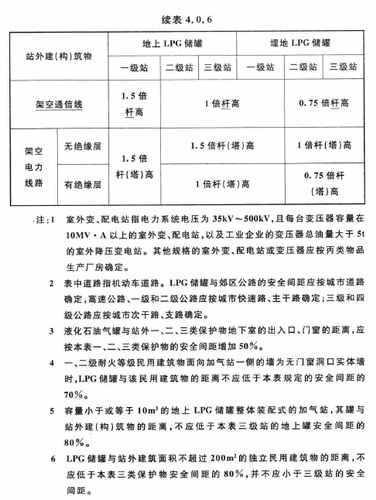

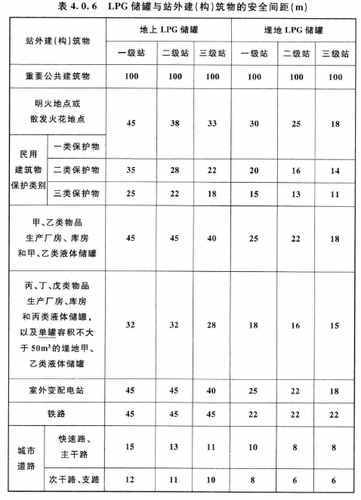

4.0.6 LPG 加气站、加油加气合建站的LPG 储罐与站外建(构)筑物的安全间距，不应小子表4.0.6 的规定。
4.0.7 LPG 加气站、加油加气合建站的LPG 卸车点、加气机、放散管营口与站外建(构)筑物的安全闽距，不应小于表4.0.7 的规定。

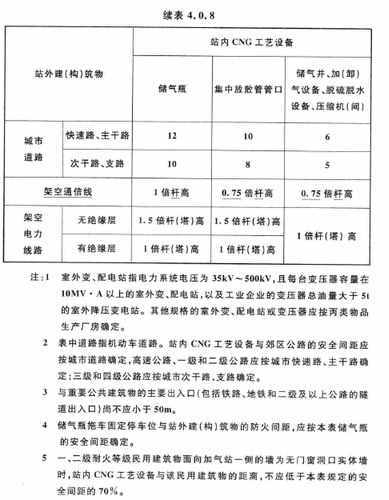

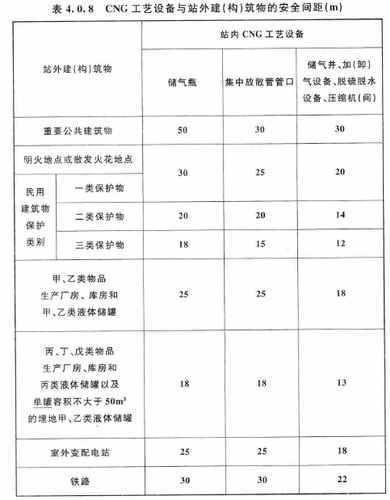

4. 0.8 CNG 加气站和加油加气合建站的压缩天然气工艺设备与站外建(构)筑物的安全间距， 不应小于表4.0.8 的规定。CNG 加气站的撬装设备与站外建(构)筑物的安全间距， 应符合表4.0.8的规定。

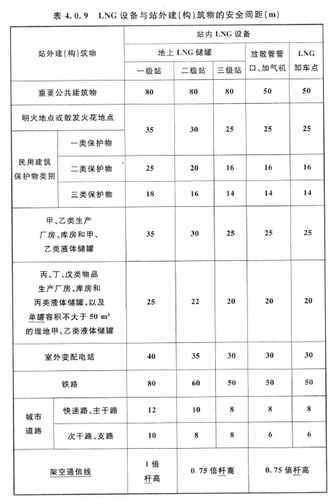

4.0.9 加气站、加油加气合建站的LNG 储罐、放散管管口、L NG卸车点、LNG 撬装设备与站外建(构)筑物的安全间距，不应小子表4.0.9 的规定。LNG 加气站的撬装设备与站外建(构)筑物的安全间距，应符合本规范表4.0.9 的规定。
5.0.13 加油加气站内设施之间的防火距离，不应小于表5.0.13-1 和表5.0.13-2 的规定。
6.1.1 除撬装式加油装置所配置的防火防爆油罐外，加油站的汽油罐和柴油罐应埋地设置，严禁设在室内或地下室内。
7.1.4 LPG灌测量仪表的设置应符合下列规定：
1 储罐必须设置就地指示的液位计、压力表和温度计，以及液位上、下限报警装置。
11.2.1 钢制油罐、LPG 储罐、LNG 储罐和CN G 储气瓶(组)必须进行防雷接地，接地点不应少于两处。CNG 加气母站和CNG 加气子站的车载CNG 储气瓶组拖车停放场地，应设两处临时用固定防雷撞地装置。
