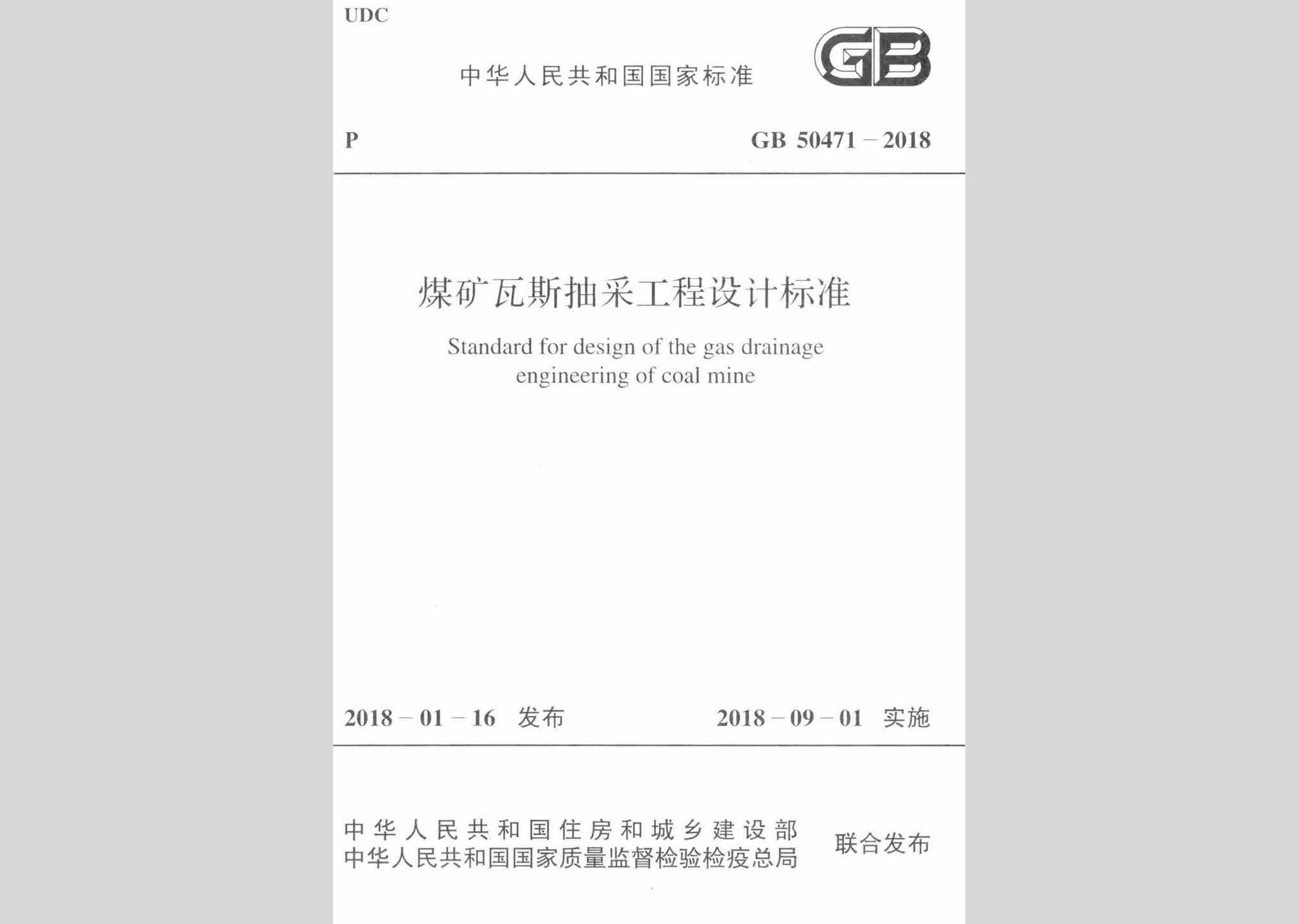

GB50471-2018 1

1 总则 11

2 术语和符号 12

2.1 术语 12

2.2 符号 14

3 矿井瓦斯资源量及抽采量 19

3.1 矿井瓦斯资源量及可抽量 19

3.2 矿井瓦斯涌出量及抽采量 20

4 瓦斯抽采方法 25

4.1 一般规定 25

4.2 井下瓦斯抽采 25

4.3 地面钻井抽采 26

5 瓦斯抽采系统 28

5.1 一般规定 28

5.2 抽采管路 28

5.3 抽采设备 32

6 瓦斯抽采泵站 34

6.1 泵站布置 34

6.2 电气及通信 34

6.3 建筑、消防 35

7 安全与监控 37

7.1 安全设施及措施 37

7.2 瓦斯抽采监测监控 38

8 节能及环保 40

8.1 节能 40

8.2 环保 41

附录A 煤层瓦斯抽采难易程度分类 42

本标准用词说明 43

引用标准名录 44

附:条文说明 45

1 总则 48

3 矿井瓦斯资源量及抽采量 49

3.1 矿井瓦斯资源量及可抽量 49

3.2 矿井瓦斯涌出量及抽采量 53

4 瓦斯抽采方法 61

4.1 一般规定 61

4.2 井下瓦斯抽采 64

4.3 地面钻井抽采 68

5 瓦斯抽采系统 72

5.1 一般规定 72

5.2 抽采管路 74

5.3 抽采设备 76

6 瓦斯抽采泵站 79

6.1 泵站布置 79

6.2 电气及通信 80

6.3 建筑、消防 81

7 安全与监控 82

7.1 安全设施及措施 82

7.2 瓦斯抽采监测监控 83

8 节能及环保 84

8.1 节能 84

8.2 环保 84

5.1.1 突出矿井必须建立地面永久瓦斯抽采系统。有下列情况之一的矿井，必须建立地面永久瓦斯抽采系统或井下移动瓦斯抽采系统:

1 任一采煤工作面的瓦斯涌出量大于5m³/ min 或任一掘进工作面瓦斯涌出量大于3m³/min ，且用通风方法解决瓦斯问题不合理的。

2 矿井绝对瓦斯涌出量达到下列条件的:

1)大于或等于40m³/min;

2) 年产量1.0Mt～1. 5Mt 的矿井，大于30m³/ min;

3) 年产量0. 6Mt～1. 0Mt 的矿井，大于25m³/min;

4) 年产量0. 4Mt～0. 6Mt 的矿井，大于20m³ /min;

5) 年产量小于或等于0.4Mt 的矿井，大于15m³/min 。

6.2.1 瓦斯抽采泵站应有两回直接由变(配)电所馈出的供电线路，并应符合下列规定:

1 两回供电线路应来自不同的变压器(或母线段) ，线路上不应分接任何负荷;

2 瓦斯抽采泵的控制回路和辅助设备，必须有与主要设备同等可靠的备用电源。
