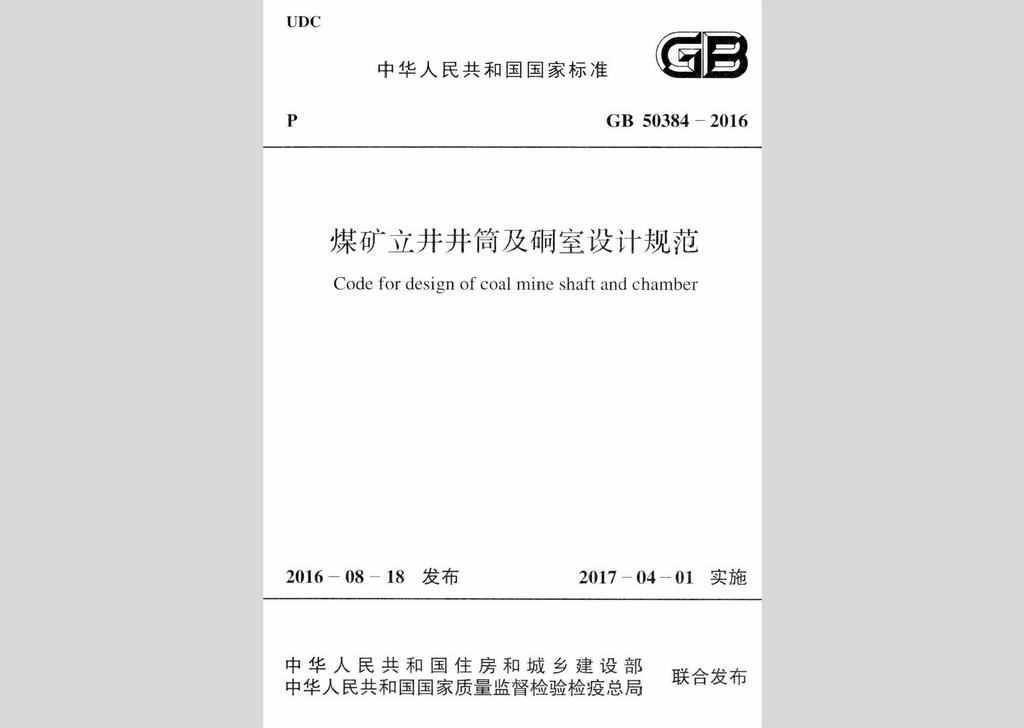

本规范共分7章和7个附录,主要内容有:总则、术语和符号、基本规定、材料、井筒装备、井筒支护、硐室等。

GB50384-2016 1

1总则 11

2术语和符号 12

2.1术语 12

2.2符号 13

3基本规定 18

4材料 20

4.1混凝土 20

4.2钢筋 21

4.3钢材 22

4.4玻璃钢 23

4.5其他常用材料 25

5井筒装备 27

5.1井筒平面布置 27

5.2钢丝绳罐道 28

5.3刚性罐道和罐道梁 28

5.4梯子间 32

5.5过放保护和稳罐装置 33

5.6管路及电缆的敷设 36

5.7井筒装备的腐蚀与防护 36

6井筒支护 37

6.1一般规定 37

6.2普通凿井法井筒支护 38

6.3冻结凿井法井筒支护 42

6.4钻井凿井法井筒支护 47

6.5沉井凿井法井筒支护 53

6.6帷幕凿井法井筒支护 58

7硐室 61

7.1马头门 61

7.2井底煤仓及箕斗装载硐室 62

7.3箕斗立井井底清理撒煤硐室 64

7.4罐笼立井井底水窝及清理 66

7.5立风井外口及井底水窝 67

附录A混凝土井壁内力及承载力计算 69

附录B井塔（架）影响段井壁计算 79

附录C法兰盘的连接及计算 87

附录D不均匀压力作用下的井壁圆环内力及钢筋配筋计算 89

附录E半球和削球式井壁底计算 91

附录F半椭圆回转扁球壳井壁底计算 93

附录G钻井法凿井井筒钢板一混凝土复合井壁计算 100

本规范用词说明 104

引用标准名录 105

附：条文说明 106

1总则 113

3基本规定 114

4材料 116

4.4玻璃钢 116

4.5其他常用材料 116

5井筒装备 117

5.1井筒平面布置 117

5.2钢丝绳罐道 117

5.3刚性罐道和罐道梁 117

5.4梯子间 122

5.5过放保护和稳罐装置 123

5.6管路及电缆的敷设 124

5.7井筒装备的腐蚀与防护 124

6井筒支护 126

6.1一般规 126

6.2普通凿井法井筒支护 126

6.3冻结凿井法井筒支护 127

6.4钻井凿井法井筒支护 130

6.5沉井凿井法井筒支护 131

6.6帷幕凿井法井筒支护 132

7硐室 133

7.1马头门 133

7.2井底煤仓及箕斗装载硐室 133

7.3箕斗立井井底清理撒煤硐室 134

3.0.8 位于地震烈度为7度及以上地区或处于稳定地层时，风硐及安全出口和井筒上段30m以内井壁必须采用钢筋混凝土结构。

5.3.8 井筒中各种梁在井壁上的固定方式应符合下列规定：

2 采用普通凿井法施工的井筒，各种梁在含水、不稳定表土层内严禁采用梁窝固定方式；

3 采用钻井凿井法施工的井筒，各种梁在钻井段内，以及采用其他特殊凿井法施工的井筒在表土层内，严禁采用梁窝固定方式。

5.4.1 立井井筒梯子间设置应符合下列规定：

1 作为矿井安全出口的立井井筒，必须设置由井下通达地面的梯子间。

5 采用普通凿井法施工的井筒在含水、不稳定地层内严禁设置休息硐室。

6 采用除注浆凿井法以外的特殊凿井法施工的井筒在特殊凿井段内严禁设置休息硐室。

6.3.2 冻结凿井法井筒支护应符合下列规定：

1 冻结凿井法井筒掘砌深度必须进入稳定基岩并设置壁基。

3 冻结凿井法井筒掘砌的底部必须将内、外层井壁整体浇筑作为壁座。

6.4.2 钻井凿井法的井筒支护深度应符合下列规定：

1 钻井凿井法的井筒支护深度必须进入不透水的稳定基岩。

6.4.6 钢板-混凝土复合井壁内层钢板筒的设置应符合下列规定：

1 内层钢板筒的内侧必须进行防腐蚀处理；

3　内层钢板筒必须设置泄水孔；

6.4.17 吊环设置应符合下列规定：

1 吊环必须采用热轧碳素圆钢制作，严禁冷弯加工；

7.1.3 马头门布置、断面形状及支护应符合下列规定：

2 马头门严禁布置在有煤（岩）与瓦斯（二氧化碳）突出危险的煤（岩）层，以及有冲击地压危险的煤层中。
