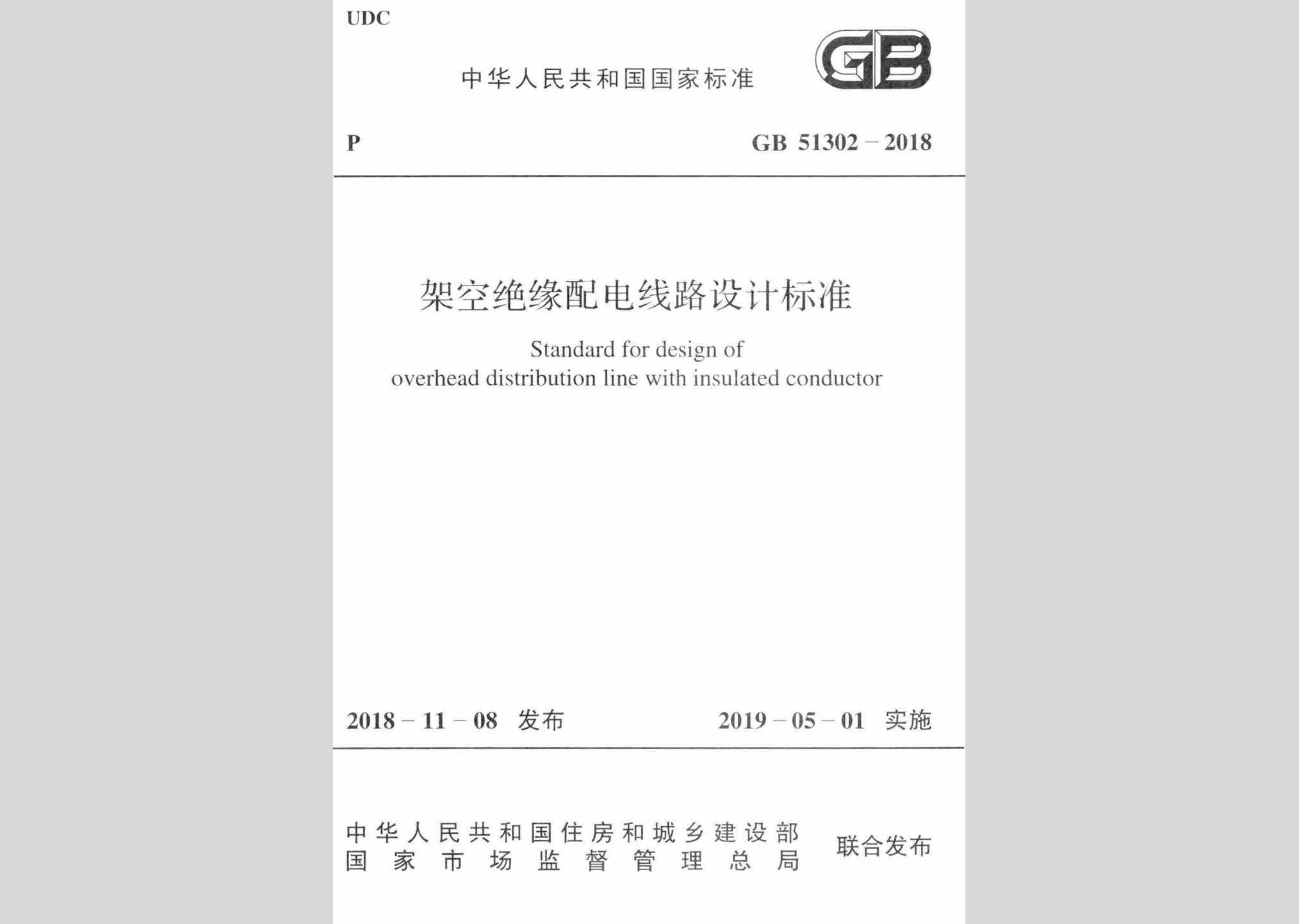

GB51302-2018 1

1 总则 11

2 术语 12

3 路径 14

3.1 路径原则 14

3.2 路径要求 14

4 气象条件 16

4.1 确定原则 16

4.2 设计气温 16

4.3 设计风速 16

4.4 设计覆冰厚度 17

4.5 各种工况气象条件 17

5 架空绝缘导线 19

6 绝缘子和金具 22

6.1 选型 22

6.2 机械强度校验 23

7 绝缘配合、防雷与接地 24

7.1 绝缘配合 24

7.2 防雷和接地 25

8 导线的布置方式 28

9 杆塔 30

9.1 杆塔荷载 30

9.2 杆塔材料 32

9.3 杆塔设计 33

10 拉线与基础 34

10.1 拉线设计 34

10.2 基础设计 35

11 柱上设备 36

11.1 柱上变压器台与开关设备 36

11.2 绝缘防护 37

12 接户线 38

13 对地距离及交叉跨越 40

附录A 弱电线路等级划分 44

附录B 导线的性能参数 45

附录C 架空绝缘导线的长期允许载流量及温度校正系数 47

附录D 污秽度等级划分 50

本标准用词说明 55

引用标准名录 56

附:条文说明 58

1 总则 61

3 路径 62

3.1 路径原则 62

3.2 路径要求 62

4 气象条件 65

4.1 确定原则 65

4.2 设计气温 65

4.3 设计风速 65

4.4 设计破冰厚度 66

4.5 各种工况气象条件 66

5 架空绝缘导线 67

6 绝缘子和金具 70

6.1 选型 70

6.2 机械强度校验 71

7 绝缘配合、防雷与接地 73

7.1 绝缘配合 73

7.2 防雷和接地 73

8 导线的布置方式 77

9 杆塔 80

9.1 杆塔荷载 80

9.2 杆塔材料 81

9.3 杆塔设计 81

10 拉线与基础 83

10.1 拉线设计 83

10.2 基础设计 84

11 柱上设备 85

11.1 柱上变压器台与开关设备 85

11.2 绝缘防护 86

12 接户线 87

13 对地距离及交叉跨越 89

5.0.8 架空绝缘导线弧垂最低点的设计安全系数不应小于2.5 ，导线固定点的设计安全系数不应小于2.25 。

9.1.4 各类杆塔均应计算下列运行工况的荷载:

1 最大风速、无冰、未断线;

2 覆冰、相应风速、未断线;

3 最低气温、无冰、无风、未断线。

9.1.7 各类杆塔的塔身、横担、导线和地线的风荷载计算均应按以下三种风向取值:

1 风向与线路方向垂直，转角杆塔应按转角等分线方向;

2 风向与线路方向的夹角成60° 或45° ;

3 风向与线路方向相同。

13.0.1 架空绝缘导线与地面、建筑物、构筑物、树木、铁路、道路、河流、管道、索道及其他架空线路的距离，应按下列规定计算:

1 应根据最高气温情况或覆冰情况下的最大弧垂和最大风速情况或覆冰情况下的最大风偏进行计算，计算时应计入绝缘导线架线后塑性伸长的影晌和设计、施工的误差，但不应计入由于电流、太阳辐射、覆冰不均匀等引起的弧垂增大;

2 当架空绝缘配电线路与标准轨距铁路、高速公路和一级公路交叉，且线路档距超过200m 时，架空绝缘导线的最大弧垂应按绝缘导线最高长期允许工作温度计算。

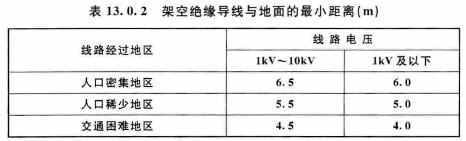

13.0.2 架空绝缘导线与地面的最小距离，在最大计算弧垂情况下，应符合表13.0.2 的规定。

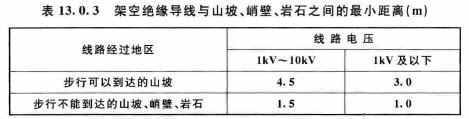

13.0.3 架空绝缘导线与山坡、峭壁、岩石之间的最小距离，在最大计算风偏情况下，应符合表13.0.3 的规定。

13.0.4 架空绝缘配电线路不应跨越屋顶为易燃材料做成的建筑，对非易燃屋顶的建筑，如需跨越，在最大计算弧垂情况下，架空绝缘导线与该建筑物、构筑物的垂直距离不应小于3m 。

13.0.5 架空绝缘配电线路与邻近建筑间的最小距离应符合下列规定:

1 边导线与多层建筑或规划建筑线之间的最小水平距离，以及边导线与不在规划范围内的建筑物、构筑物间的最小净空距离，在最大计算风偏情况下，应符合表13.0.5 中数值的规定;

2 边导线与不在规划范围内的建筑物、构筑物间的最小水平距离，在无风偏情况下，不应小于表13.0.5 中规定数值的50% 。

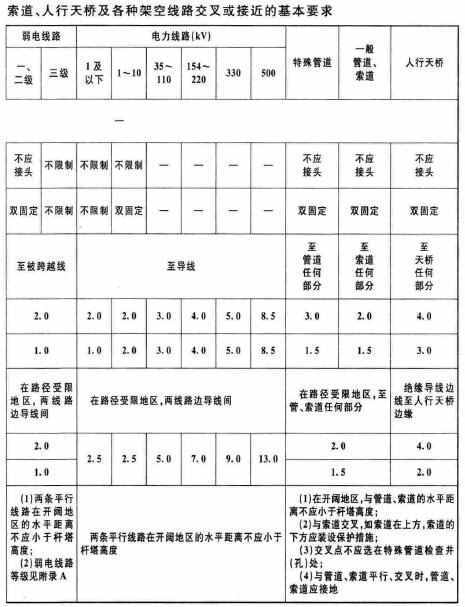

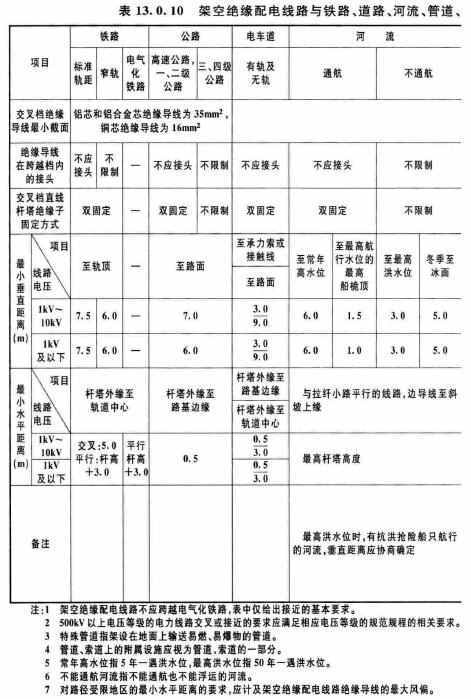

13.0.10 架空绝缘导线与铁路、道路、河流、管道、索道、人行天桥及其他架空线路交叉或接近的要求， 应符合表13.0.10 的规定。
