GB51048-2014 1

1总则 11

2术语 12

3站址选择 13

4站区规划和总布置 15

5储能系统 19

5.1分类 19

5.2储能单元 19

5.3功能变换系统 20

5.4电池级电池管理系统 22

5.5布置 24

6电气一次 26

6.1并网要求 26

6.2电气主接线 28

6.3电气设备选择 28

6.4电气设备布置 28

6.5站用电源及照明 28

6.6过电压保护、绝缘配合及防雷接地 29

6.7电缆选择与敷设 29

7系统级电气二次 30

7.1继电保护及安全自动装置 30

7.2调度自动化 30

7.3通信 31

7.4计算机监测系统 31

7.5二次设备布置 32

7.6站用直流系统及交流间断供电源系统 32

7.7视频安全监控系统 33

8土建 34

8.1建筑 34

8.2结构 35

9采暖通风与空气调节 36

10给水和排水 37

11消防 38

11.1一般规定 38

11.2消防给水和灭火装置 39

11.3建筑防火 40

11.4火灾探测及消防报警 41

12环境保护和水土保持 42

12.1一般规定 42

12.2环境保护 42

12.3水土保持 43

13劳动安全和职业卫生 44

本规范用词说明 45

引用标准名录 46

附：条文说明 49

1总则 52

3站址选择 53

4站区规划和总布置 54

5储能系统 56

5.1分类 56

5.2储能单元 66

5.3功能变换系统 62

5.4电池级电池管理系统 63

5.5布置 65

6电气一次 66

6.1并网要求 66

6.2电气主接线 67

6.5站用电源及照明 68

6.7电缆选择与敷设 68

7系统级电气二次 69

7.1继电保护及安全自动装置 69

7.2调度自动化 69

7.3通信 69

7.5二次设备布置 69

7.6站用直流系统及交流间断供电源系统 70

7.7视频安全监控系统 70

8土建 71

8.1建筑 71

8.2结构 72

9采暖通风与空气调节 73

10给水和排水 74

11消防 75

11.1一般规定 75

11.2消防给水和灭火装置 76

11.3建筑防火 76

11.4火灾探测及消防报警 77

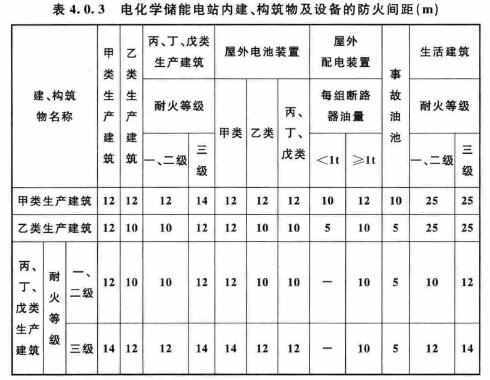

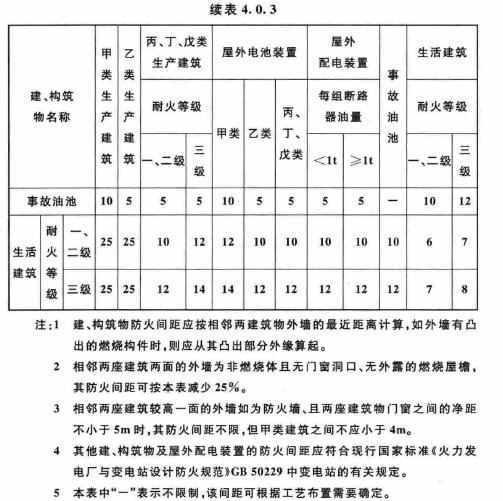

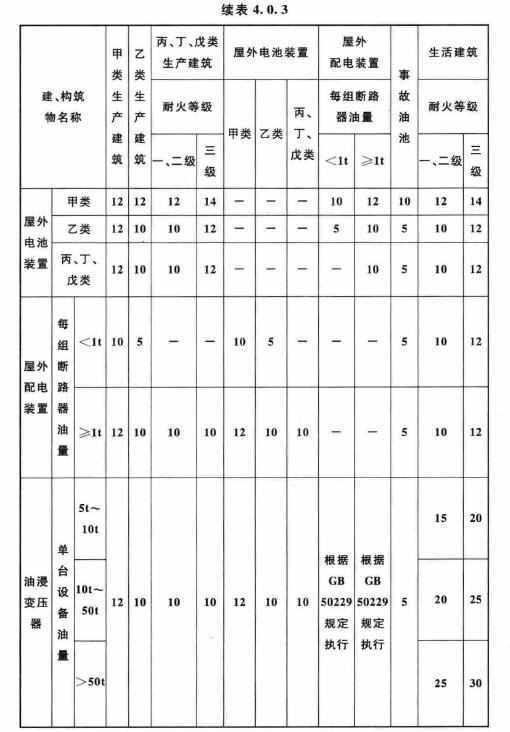

4.0.3 电化学储能电站内建、构筑物及设备的防火间距不应小于表4. 0. 3 的规定。

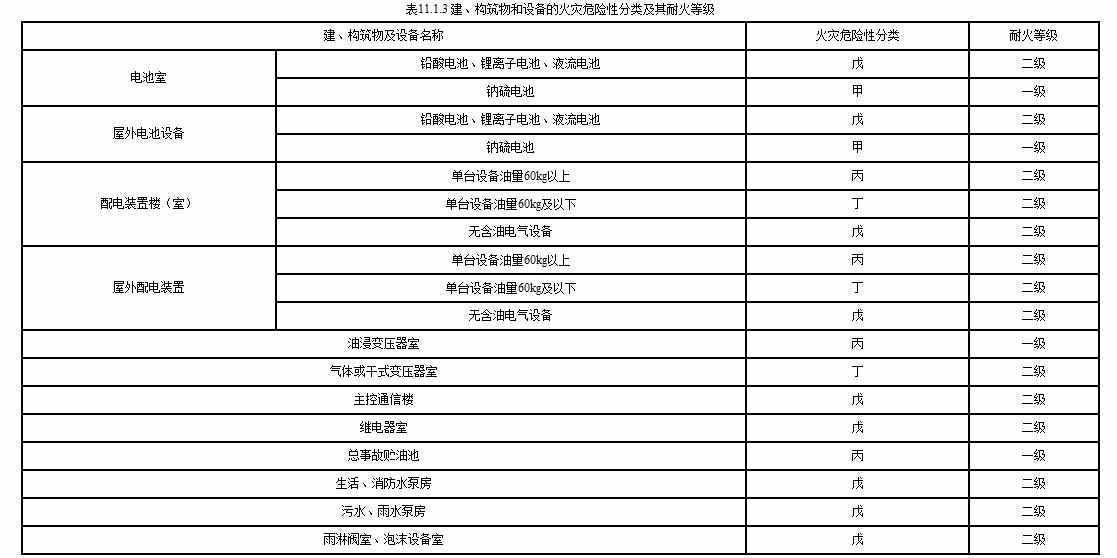

11.1.3 站内各建、构筑物和设备的火灾危险分类及其最低耐火等级应符合表11.1.3的规定。

注：1 当不同性质的部分布置在一幢建筑物或联合建筑物内时，则其建筑物的火灾危险性分类及其耐火等级除另有防火隔离措施外，应按火灾危险性类别高者选用。

2 当主控通信楼未采取防止电缆着火后延燃的措施时，火灾危险性应为丙类。

11.2.4 电站消防给水量应按火灾时最大一次室内和室外消防用水量之和计算。消防水池有效容量应满足最大一次用水量火灾时由消防水池供水部分的容量。

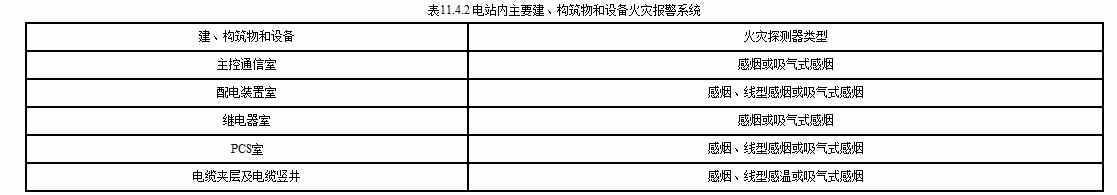

11.4.2 电站内主要建、构筑物和设备火灾报警系统应符合表11.4.2的规定。
