本图集适用于非抗震设防和抗震设防烈度为6~8度地区、正常使用环境下的新建、扩建和改建的建筑玻璃采光顶,供建筑设计人员选型、参考选用。本图集内容包括多种形式玻璃采光顶的建筑构造、技术要求等内容。主要包括钢结构、钢拉索拉杆结构、铝合金结构、玻璃梁结构支承结构形式的玻璃采光顶,及单坡、双坡、锥体、圆穹等建筑形式。本图集对玻璃采光顶的技术要求、选用材料和物理性能进行了综合阐述。在收集了大量工程实例的基础上,选取多种类型的典型实例供建筑设计人员选用参考。本图集对玻璃采光项系统完整的介绍,将有助于引导、启发建筑设计人员创作,为建筑设计提供方便,并对玻璃采光顶的应用起到积极的推动作用。

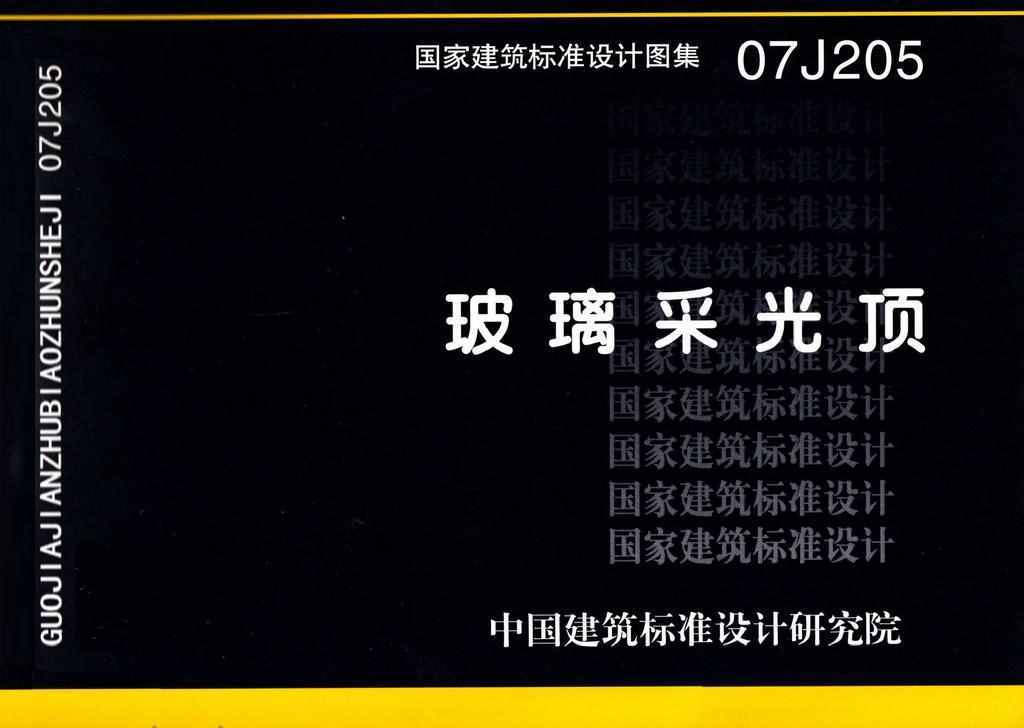

07J205:玻璃采光顶 1
