本规范共分16章和2个附录,主要内容有:总则,术语和符号,路径,气象条件,导线和地线,绝缘子和金具,绝缘配合,防雷和接地,导线布置,杆塔型式,杆塔荷载及材料,杆塔结构,基础,对地距离及交叉跨越,环境保护,劳动安全和工业卫生,附属设施等。

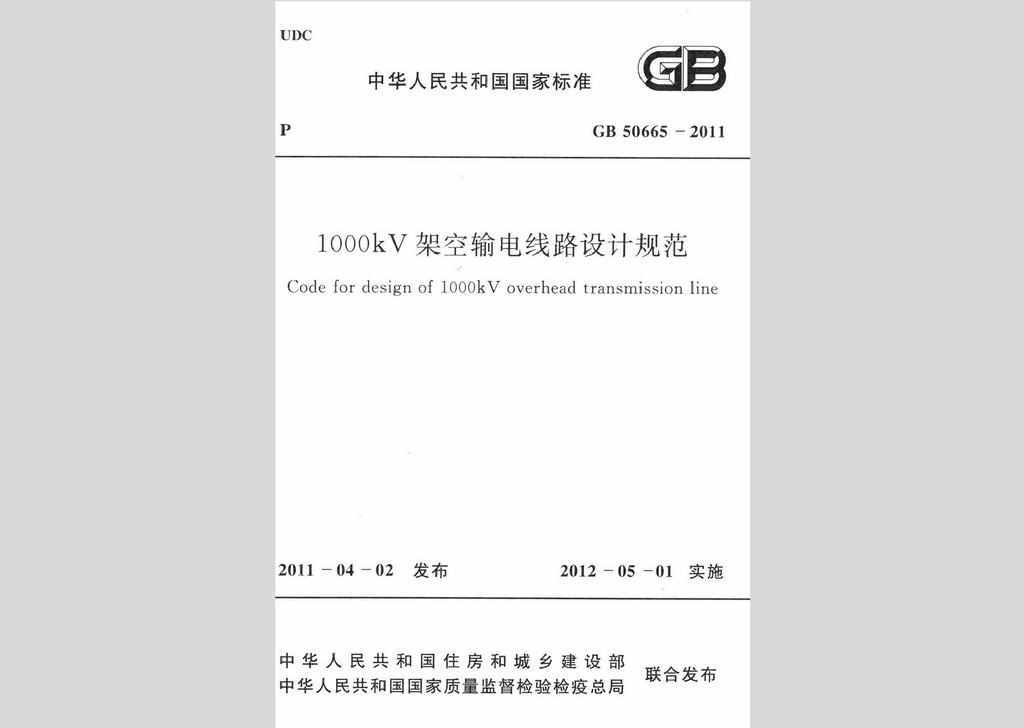

GB50665-2011 1

1 总则 11

2 术语和符号 12

2.1 术语 12

2.2 符号 14

3 路径 17

4 气象条件 19

5 导线和地线 21

6 绝缘子和金具 24

7 绝缘配合、防雷和接地 26

8 导线布置 30

9 杆塔型式 32

10 杆塔荷载及材料 33

10.1 杆塔荷载 33

10.2 结构材料 40

11 杆塔结构 43

11.1 基本计算规定 43

11.2 承载能力和正常使用极限状态计算表达式 43

11.3 杆塔结构基本规定 45

12 基础 47

13 对地距离及交叉跨越 49

14 环境保护 54

15 劳动安全和工业卫生 55

16 附属设施 56

附录A 高压架空线路污秽分级标准 57

附录B 各种绝缘子的特征指数m1参考值 58

本规范用词说明 60

引用标准名录 61

附:条文说明 63

1 总则 65

2 术语和符号 66

2.1 术语 66

3 路径 67

4 气象条件 69

5 导线和地线 72

6 绝缘子和金具 78

7 绝缘配合、防雷和接地 81

8 导线布置 102

9 杆塔型式 108

10 杆塔荷载及材料 110

10.1 秆塔荷载 110

10.2 结构材料 116

11 杆塔结构 118

11.1 基本计算规定 118

11.2 承载能力和正常使用极限状态计算表达式 118

I1.3 杆塔结构基本规定 120

12 基 础 121

13 对地距离及交叉跨越 123

14 环境保护 136

16 附属设施 137

5.0.2 海拔500m及以下地区，距离线路边相导线地面水平投影外侧20m、对地2m高度处，且频率为0.5MHz时，无线电干扰设计控制值不应大于58dB(μV／m)。

5.0.3 海拔500m及以下地区，距离线路边相导线地面水平投影外侧20m处，湿导线的可听噪声设计控制值不应大于55dB(A)，并应符合环境保护主管部门批复的声环境指标。

5.0.8 导、地线在弧垂最低点的设计安全系数不应小于2.5，悬挂点的设计安全系数不应小于2.25。地线设计安全系数，不应小于导线的设计安全系数。

6.0.4 金具强度的安全系数应符合下列规定：

　　1 最大使用荷载情况不应小于2.5；

　　2 断线、断联、验算情况不应小于1.5。

13.0.2 导线对地面的最小距离，以及与山坡、峭壁、岩石之间的最小净空距离，应符合下列规定：

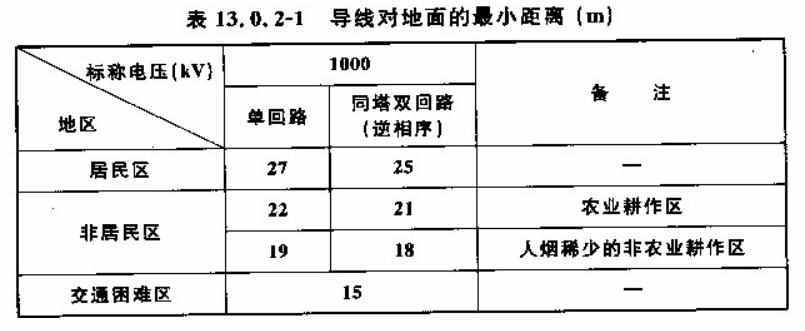

　　1 在最大计算弧垂情况下，导线与地面的最小距离应符合表13.0.2-1的规定。

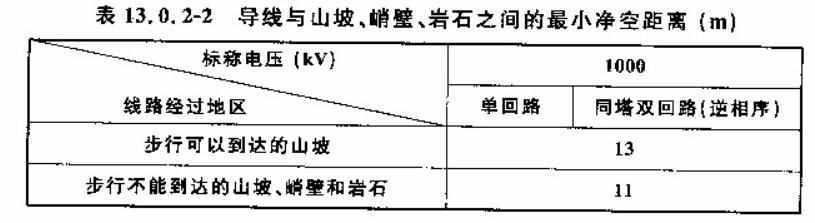

2 在最大计算风偏情况下，导线与山坡、峭壁、岩石之间的最小净空距离应符合表13.0.2-2的规定。

13.0.3 线路邻近居住建筑时，居住建筑所在位置距地1.5m高处最大未畸变场强不应超过4kV／m。

13.0.9 1000kV架空输电线路与铁路、道路、河流、管道、索道及各种架空线路交叉或接近的要求,应符合下列规定:

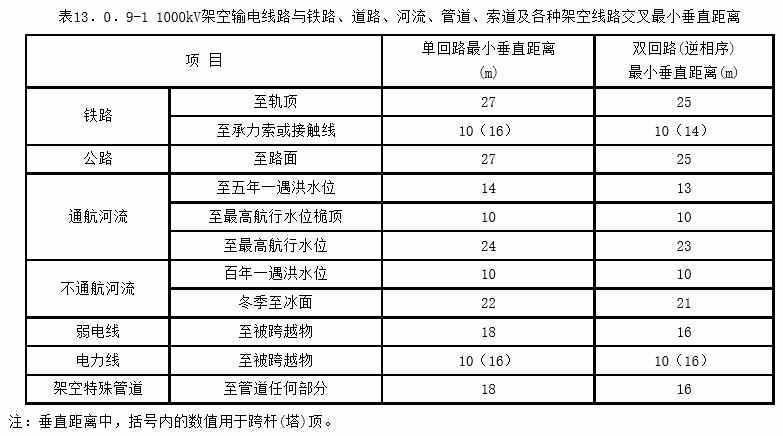

　　1 1000kV架空输电线路与铁路、道路、河流、管道、索道及各种架空线路交叉最小垂直距离，应符合表13.0.9-1的规定。
