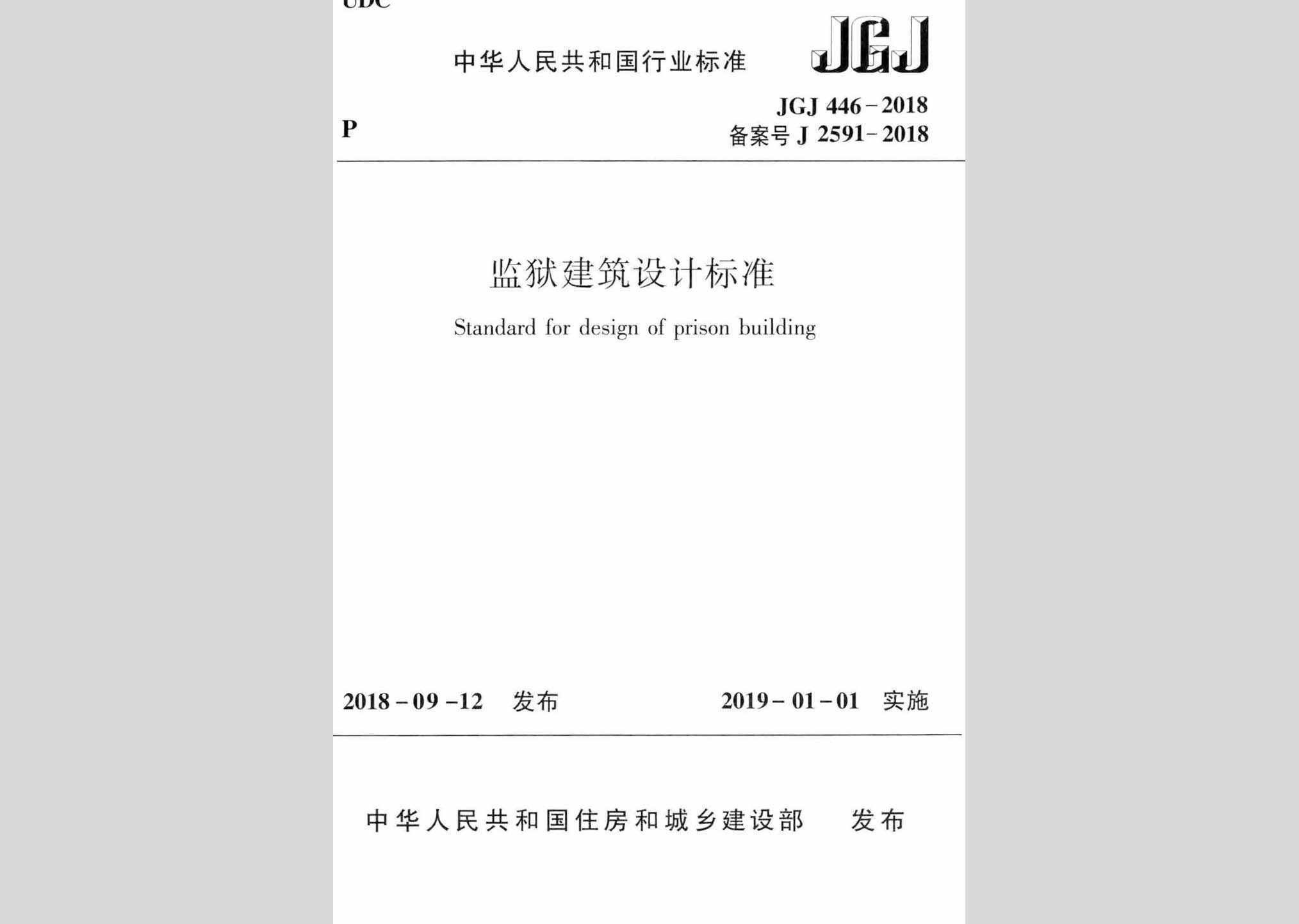

JGJ446-2018 1

1 总则 11

2 术语 12

3 场地设计 14

3.1 选址 14

3.2 基地 14

3.3 总平面 15

4 建筑设计 18

4.1 一般规定 18

4.2 监舍楼 19

4.3 禁闭室 20

4.4 伙房和餐厅 21

4.5 医院或医务室 21

4.6 教育学习用房及文体活动用房 22

4.7 技能培训用房及劳动改造用房 22

4.8 家属会见室 22

4.9 物流安检中心 23

4.10 其他服务用房 23

4.11 警察用房 23

4.12 其他附属用房 24

4.13 安全警戒设施 24

5 室内环境 27

5.1 自然通风和采光 27

5.2 隔声 27

5.3 建筑节能 27

6 建筑结构 29

7 建筑设备 30

7.1 给水排水 30

7.2 暖通空调 30

7.3 电气 31

8 建筑消防 33

附录A 罪犯厕所、盥洗室和淋浴间洁具数量 35

本标准用词说明 37

引用标准名录 38

附: 条文说明 39

1 总则 42

3 场地设计 43

3.1 选址 43

3.2 基地 43

3.3 总平面 44

4 建筑设计 46

4.1 一般规定 46

4.2 监舍楼 46

4.3 禁闭室 47

4.4 伙房和餐厅 47

4.5 医院或医务室 47

4.8 家属会见室 48

4.9 物流安检中心 48

4.12 其他附属用房 48

4.13 安全警戒设施 49

5 室内环境 59

5.1 自然通风和采光 59

5.2 隔声 59

5.3 建筑节能 59

6 建筑结构 61

7 建筑设备 63

7.1 给水排水 63

7.2 暖通空调 64

7.3 电气 64

8 建筑消防 66

4.12.3 集中存储油、气等易燃、易爆物品的用房不应设于监管区内。

4.13.2 监狱围墙应符合下列规定:

1 中度戒备监狱围墙应高出地面5.5m ，墙体应达到490mm 厚M5 砂浆砌MU10 实心砌体的强度等级;高度戒备监狱围墙应高出地面7.0m ，墙体应达到300mm 厚C30 钢筋混凝土的强度等级。

2 围墙地基必须坚固，围墙下部必须设挡板，且深度不应小于2.0m; 挡板强度不应低于墙体强度。

3 围墙顶部应设置武装巡逻道，净宽不应小于1.2m ，两侧应采用实心栏板，高度不应小于1.2m 。

4 墙体表面应平整光滑，无任何可攀登处。围墙转角应为折角或圆弧形，折角面宽度或圆弧弦长不应小于2.0m 。

5 围墙上除监狱大门外，严禁开设其他门窗洞口。

6 围墙上应安装照明灯具，距地面高度不应小于4.0m ，并应配置防护罩。

7 围墙上部应设置电网，且距离地面高度应大于等于4.0m ，并应符合现行国家标准《周界防范高压电网装置》GB 25287的有关规定。计算导线最大风偏情况下高压电网网线距围墙顶巡逻道、岗楼、监狱大门的安全距离不应小于1.5m;距巡逻人员活动范围的距离不应小于2.2m。

4.13.6 监狱大门应分设封闭的车辆通道、警察专用通道和家属会见专用通道，且应分设AB 门，并应符合下列规定:

1 车行通道外侧应设A 门、内侧设B 门，不得同时开启。A 、B 门必须为不可通视的金属结构防护门。通道两端应分别设防冲撞装置，顶部和地面应设置监控、探测等安检装置。

2 警察专用通道和会见专用通道外侧应设A 门、内侧应设B 门，且应为金属防护门，不得同时开启。通道应设门禁、安检、监控设施。

4.13.10 监管区内，所有水、电、暖气等设备检查井盖应设防护装置。穿越监狱围墙的管道直径不应大于250mm。
