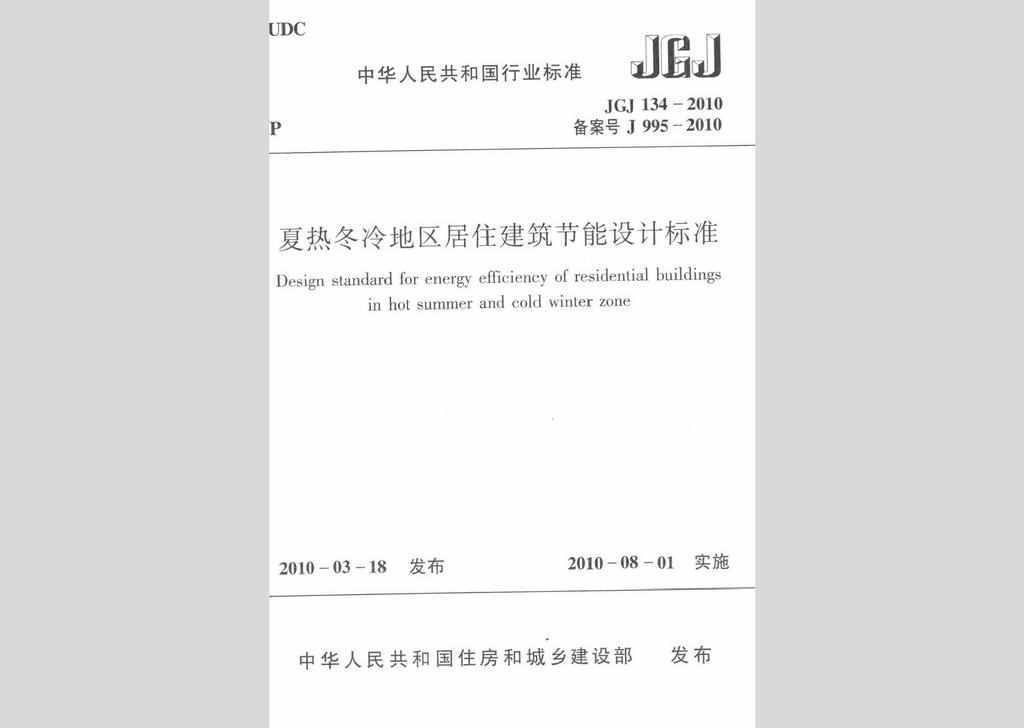

JGJ134-2010 1

1 总则 9

2 术语 10

3 室内热环境设计计算指标 11

4 建筑和围护结构热工设计 12

5 建筑围护结构热工性能的综合判断 17

6 采暖、空调和通风节能设计 19

附录A 面积和体积的计算 21

附录B 外墙平均传热系数的计算 22

附录C 外遮阳系数的简化计算 23

本标准用词说明 27

引用标准名录 28

附:条文说明 29

1 总则 33

3 室内热环境设计计算指标 36

4 建筑和围护结构热工设计 38

5 建筑围护结构热工性能的综合判断 47

6 采暖、空调和通风节能设计 52

附录C 外遮阳系数的简化计算 60

4.0.3 夏热冬冷地区居住建筑的体形系数不应大于表4.0.3规定的限值。当体形系数大于表4.0.3规定的限值时，必须按照本标准第5章的要求进行建筑围护结构热工性能的综求进行建筑围护结构热工性能的综合判断。

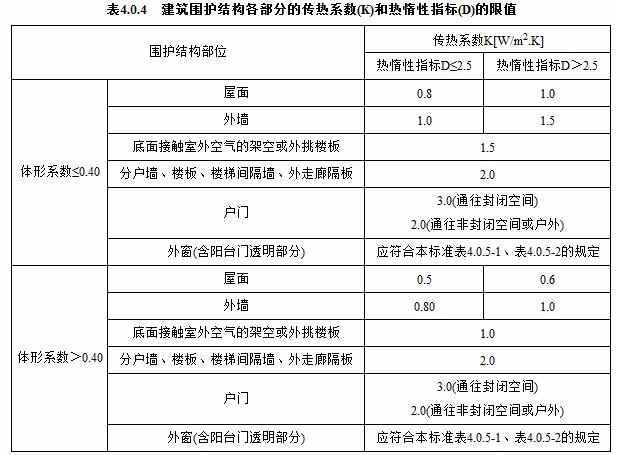

4.0.4 围护结构各部分的传热系数和热惰性指标不应大于表4.0.4规定的限值。当设计建筑的围护结构中的屋面、外墙、架空或外挑楼板、外窗不符合表4.0.4的规定时，必须按照本标准第5章的规定进行建筑围护结构热工性能的综合判断。

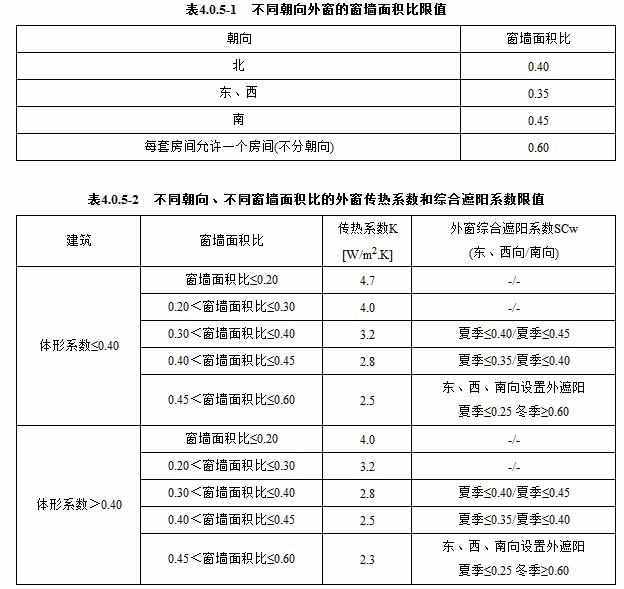

4.0.5 不同朝向外窗(包括阳台门的透明部分)的窗墙面积比不应大于表4.0.5-1规定的限值。不同朝向、不同窗墙面积比的外窗传热系数不应大于表4.0.5-2规定的限值；综合遮阳系数应符合表4.0.5-2的规定。当外窗为凸窗时，凸窗的传热系数限值应比表4.0.5-2规定的限值小10％；计算窗墙面积比时，凸窗的面积应按洞口面积计算。当设计建筑的窗墙面积比或传热系数、遮阳系数不符合表4.0.5-1和表4.0.5-2的规定时，必须按照本标准第5章的规定进行建筑围护结构热工性能的综合判断。

注：1 表中的“东、西”代表从东或西偏北30°(含30°)至偏南60°(含60°)的范围；“南”代表从南偏东30°至偏西30°的范围。

　　2 楼梯间、外走廊的窗不按本表规定执行。

4.0.9 建筑物1～6层的外窗及敞开式阳台门的气密性等级，不应低于国家标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008中规定的4级；7层及7层以上的外窗及敞开式阳台门的气密性等级，不应低于该标准规定的6级。

6.0.2 当居住建筑采用集中采暖、空调系统时，必须设置分室(户)温度调节、控制装置及分户热(冷)量计量或分摊设施。

6.0.3 除当地电力充足和供电政策支持、或者建筑所在地无法利用其他形式的能源外，夏热冬冷地区居住建筑不应设计直接电热采暖。

6.0.5 当设计采用户式燃气采暖热水炉作为采暖热源时，其热效率应达到国家标准《家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级》GB 20665-2006中的第2级。

6.0.6 当设计采用电机驱动压缩机的蒸气压缩循环冷水(热泵)机组，或采用名义制冷量大于7100W的电机驱动压缩机单元式空气调节机，或采用蒸气、热水型溴化锂吸收式冷水机组及直燃型溴化锂吸收式冷(温)水机组作为住宅小区或整栋楼的冷热源机组时，所选用机组的能效比(性能系数)应符合现行国家标准《公共建筑节能设计标准》GB 50189中的规定值；当设计采用多联式空调(热泵)机组作为户式集中空调(采暖)机组时，所选用机组的制冷综合性能系数(IPLV(C))不应低于国家标准《多联式空调(热泵)机组能效限定值及能源效率等级》GB21454-2008中规定的第3级。

6.0.7 当选择土壤源热泵系统、浅层地下水源热泵系统、地表水(淡水、海水)源热泵系统、污水水源热泵系统作为居住区或户用空调的冷热源时，严禁破坏、污染地下资源。
