本规程主要技术内容是:1.总则;2.术语和符号;3.材料;4.静力设计;5。抗震设计;6。构造要求;7.施工质量控制、检验及验收要点。

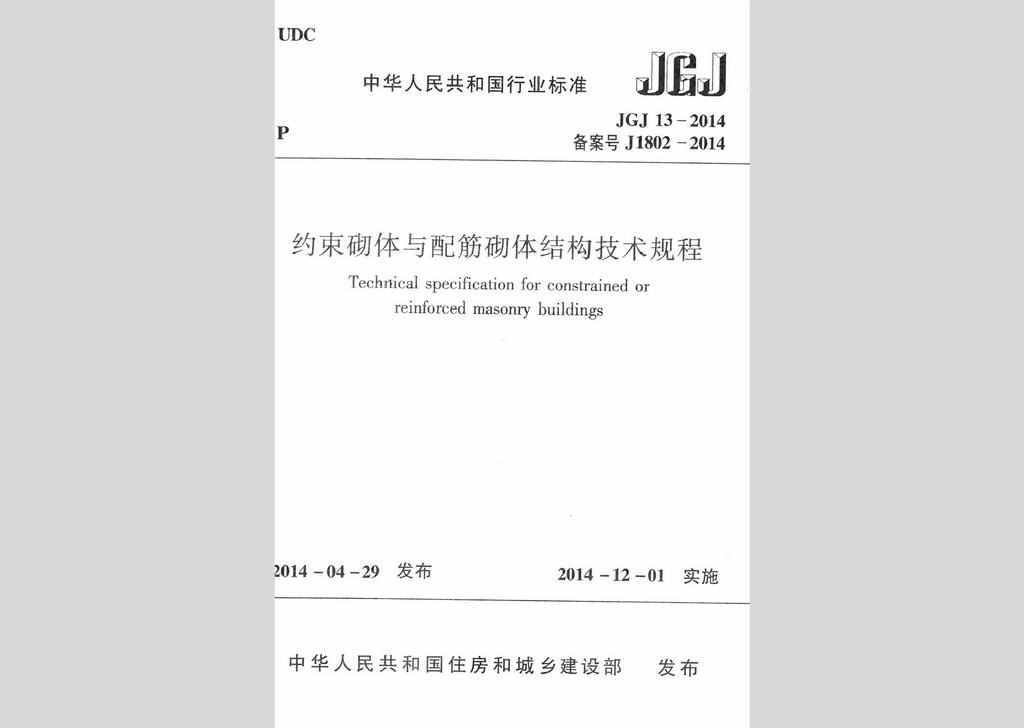

JGJ13-2014 1
1 总则 11
2 术语和符号 12
2.1 术语 12
2.2 符号 13
3 材料 16
3.1 材料强度等级 16
3.2 砌体的计算指标 17
4 静力设计 18
4.1 一般规定 18
4.2 约束砌体静力计算 18
4.3 配筋砌体静力计算 20
5 抗震设计 28
5.l 一股规定 28
5.2 地震作用计算 33
5.3 截面抗震承载力验算 34
6 构造要求 40
6.1 一般规定 40
6.2 约束砌体房屋 43
6.3 配筋砌块砌体房屋 47
6.4 夹心墙 54
6.5 防止或减轻墙体开裂的主要措施 58
7 施工质量控制、检验及验收要点 62
7.l 施工质量控制 62
7.2 施工质量检验 64
7.3 施工验收要点 66
本规程用词说明 67
引用标准名录 68
附:条文说明 69
1 总则 72
2 术语和符号 73
2.1 术语 73
3 材料 74
3.1 材料强度等级 74
3.2 砌体的计算指标 74
4 静力设计 75
4.1 一般规定 75
4.2 约束砌体静力计算 75
4.3 配筋砌体静力计算 76
5 抗震设计 81
5.1 一般规定 81
5.2 地震作用计算 84
5.3 截面抗震承载力验算 84
6 构造要求 86
6.l 一般规定 86
6.2 约束砌体房屋 87
6.3 配筋砌块砌体房屋 90
6.4 夹心墙 94
6.5 防止或减轻墙体开裂的主要措施 95
7 施工质量控制、检验及验收要点 97
7.1 施工质量控制 97
7.2 施工质量检验 99
7.3 施工验收要点 100

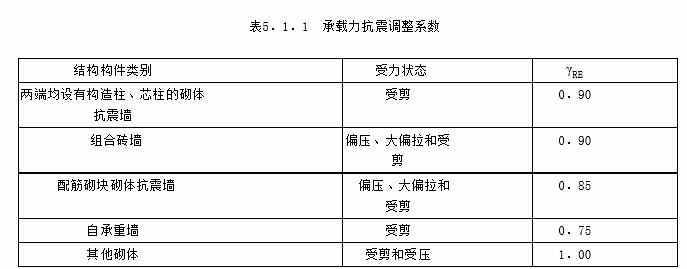

5．1．1 考虑地震作用组合的砌体结构构件，其截面承载力应除以承载力抗震调整系数γRE，承载力抗震调整系数应按表5．1．1采用。当仅计算竖向地震作用时，各类结构构件承载力抗震调整系数均应采用1．0。

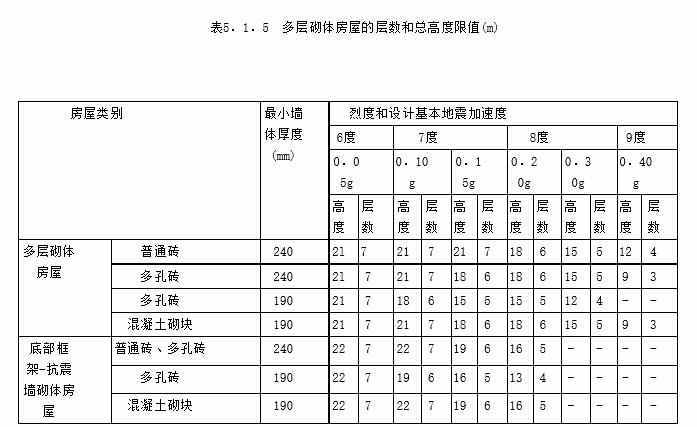

5．1．5 多层砌体结构房屋的层数和总高度，应符合下列要求：
1 房屋的层数和总高度不应超过表5．1．5的规定；
2 各层横墙较少的多层砌体房屋，总高度应比表5．1．5的规定降低3m，层数相应减少一层；各层横墙很少的多层砌体房屋，还应再减少一层；
3 抗震设防烈度为6度、7度时，横墙较少的丙类多层砌体房屋，当按现行国家标准《建筑抗震设计规范》GB 50011规定采取加强措施并满足抗震承载力要求时，其高度和层数应允许仍按表5．1．5的规定采用；
4 采用蒸压灰砂普通砖和蒸压粉煤灰砖的砌体房屋，当砌体的抗剪强度仅达到普通黏土砖砌体的70％时，房屋的层数应比普通砖房屋减少一层，总高度应减少3m；当砌体的抗剪强度达到普通黏土砖砌体的取值时，房屋层数和总高度的要求同普通砖房屋。
注：乙类的多层砌体房屋仍按本地区设防烈度查表，其层数应减少一层且总高度应降低3m：不应采用底部框架—抗震墙砌体房屋。

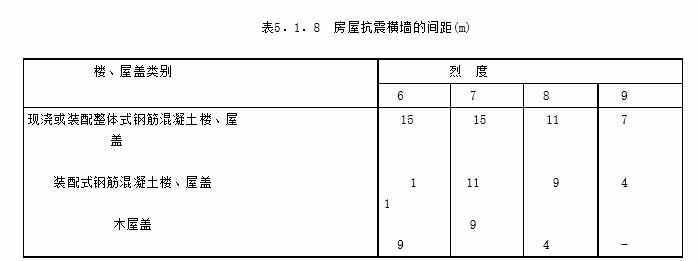

5．1．8 房屋抗震横墙的间距，不应超过表5．1．8的规定。
注：1 多层砌体房屋的顶层，除木屋盖外的最大横墙间距应允许适当放宽，但应采取相应加强措施；
2 多孔砖抗震横墙厚度为190mm时，最大横墙间距应比表中数值减少3m。

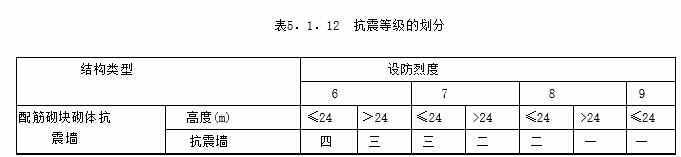

5．1．12 配筋砌块砌体抗震墙结构抗震设计时，结构抗震等级应根据设防烈度和房屋高度按表5．1．12采用，并应符合下列规定：
1 抗震等级为四级的抗震墙，除本章有规定外，均应按非抗震设计采用；
2 房屋高度接近或等于表5．1．12分界值时，应结合房屋不规则程度及场地、地基条件确定抗震等级。

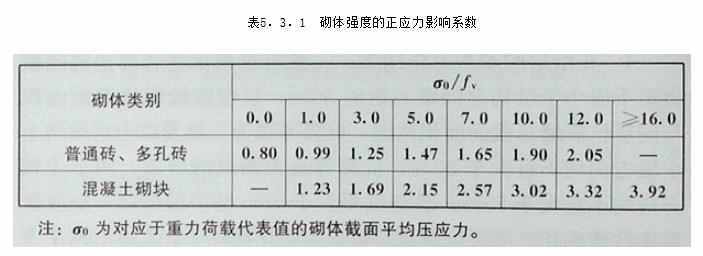

5．3．1 各类砌体沿阶梯形截面破坏的抗震抗剪强度设计值，应按下式确定：
式中：fVE——砌体沿阶梯形截面破坏的抗震抗剪强度设计值(MPa)；
fV——非抗震设计的砌体抗剪强度设计值(MPa)；
ξN——砌体抗震抗剪强度的正应力影响系数，应按表5．3．1采用。
6．3．2 配筋砌块砌体剪力墙的构造配筋应符合下列规定：
1 应在墙的转角、端部和孔洞的两侧配置竖向连续的钢筋，钢筋直径不应小于12mm；
2 应在洞口的底部和顶部设置2根直径不小于1Omm的水平钢筋，其伸入墙内的长度不应小于40d和600mm；
3 应在楼(屋)盖的所有纵横墙处设置现浇钢筋混凝土圈梁，圈粱的宽度和高度应等于墙厚和块高，圈梁应配置不少于4根直径10mm的主筋，圈梁的混凝土强度等级不应低于同层混凝土块体强度等级的2倍，或该层灌孔混凝土的强度等级，且不应低于C20；
4 剪力墙其他部位的竖向和水平钢筋的间距不应大于墙长、墙高的1／3，且不应大于900mm；
5 剪力墙沿竖向和水平方向的构造钢筋配筋率均不应小于0．07％。
