本规范的主要技术内容是:1.总则; 2. 术语和符号; 3. 构配件; 4. 荷载; 5. 设计计算; 6. 构造要求; 7. 施工; 8. 检查与验收; 9 安全管理。
JGJ130-2011 1
1 总则 11
2 术语和符号 12
2.1 术语 12
2.2 符号 14
3 构配件 17
3.1 钢管 17
3.2 扣件 17
3.3 脚手板 17
3.4 可调托撑 18
3.5 悬挑脚手架用型钢 18
4 荷载 19
4.1 荷载分类 19
4.2 荷载标准值 20
4.3 荷载效应组合 22
5 设计计算 24
5.1 基本设计规定 24
5.2 单、双排脚手架计算 25
5.3 浦堂脚手架计算 30
5.4 满堂支撑架计算 31
5 5 脚手架地基承载力计算 33
5.6 型钢悬挑脚手架计算 34
6 构造要求 37
6.1 常用单、双排脚手架设计尺寸 37

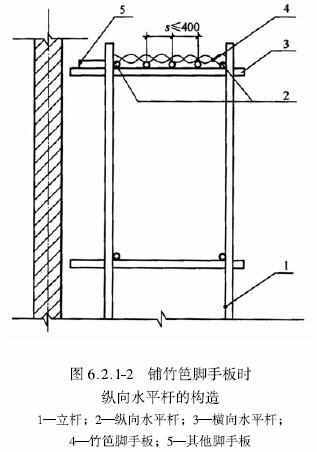

6.2 纵向水平杆、横向水平杆、脚手板 38
6.3 立杆 41
6.4 连墙件 42
6.5 门洞 43
6.6 剪刀撑与横向斜撑 45
6.7 斜道 47
6.8 满堂脚手架 47
6.9 满堂支撑架 49
6.10 型钢悬挑脚手架 52
7 施工 55
7.1 施工准备 55
7.2 地基与基础 55
7.3 搭设 55
7.4 拆除 58
8 检查与验收 60
8.1 构配件检查与验收 60
8.2 脚手架检查与验收 63
9 安全管理 68
附录A 计算用表 70
附录B 钢管截面几何特性 76
附录C 满堂脚手架与满堂支撑架立杆计算长度系数μ 77
附录D 构配件质量检查表 80
本规范用词说明 82
引用标准名录 83
附：条文说明 84
1 总则 88
2 术语和符号 89
2.1 术语 89
2.2 符号 90
3 构配件 91
3.1 钢管 91
3.2 扣件 91
3.3 脚手板 92
3.4 可调托撑 92
4 荷载 94
4.1 荷载分类 94
4.2 荷载标准值 94
4.3 荷载效应组合 99
5 设计计算 101
5.1 基本设计规定 101
5.2 单、双排脚手架计算 103
5.3 满堂脚手架计算 109
5.4 满堂支撑架计算 111
5.5 脚手架地基承载力计算 116
5.6 型钢悬挑脚手架计算 116
6 构造要求 118
6.1 常用单、双排脚手架设计尺寸 118
6.2 纵向水平杆、横向水平杆、脚手板 119
6.3 立杆 119
6.4 连墙件 120
6.5 门洞 121
6.6 剪刀撑与横向斜撑 121
6.7 斜道 122
6.8 满堂脚手架 122
6.9 满堂支撑架 123
6.10 型钢悬挑脚手架 125
7 施工 126
7.1 施工准备 126
7.2 地基与基础 126
7.3 搭设 126
7.4 拆除 127
8 检查与验收 128
8.1 构配件检查与验收 128
8.2 脚手架检查与验收 129
9 安全管理 131
3.4.3 可调托撑受压承载力设计值不应小于40kN，支托板厚不应小于5mm。
6.2.3 主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。

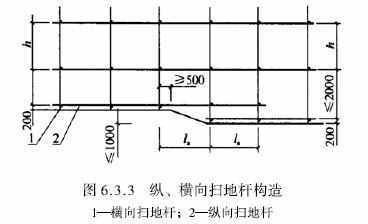

6.3.3 脚手架立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm(图6.3.3) 。
6.3.5 单排、双排与满堂脚手架立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。
6.4.4 开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m。

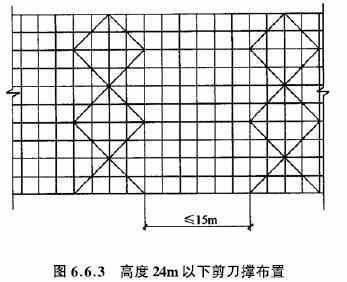

6.6.3 高度在24m及以上的双排脚手架应在外侧全立面连续设置剪刀撑；高度在24m以下的单、双排脚手架，均必须在外侧
两端、转角及中间间隔不超过15m 的立面上，各设置一道剪刀撑，并应由底至顶连续设置（图6.6.3) 。
6.6.5 开口型双排脚手架的两端均必须设置横向斜撑。
7.4.2 单、双排脚手架拆除作业必须由上而下逐层进行，严禁上下同时作业；连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差大于两步时，应增设连墙件加固。
7.4.5 卸料时各构配件严禁抛掷至地面。
8.1.4 扣件进入施工现场应检查产品合格证，并应进行抽样复试，技术性能应符合现行国家标准《钢管脚手架扣件》GB 15831的规定。扣件在使用前应逐个挑选，有裂缝、变形、螺栓出现滑丝的严禁使用。
9.0.1 扣件式钢管脚手架安装与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。
9.0.4 钢管上严禁打孔。
9.0.5 作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送混凝土和砂浆的输送管等固定在架体上；严禁悬挂起重设备，严禁拆除或移动架体上安全防护设施。
9.0.7 满堂支撑架顶部的实际荷载不得超过设计规定。
9.0.13 在脚手架使用期间，严禁拆除下列杆件:
1 主节点处的纵、横向水平杆，纵、横向扫地杆；
2 连墙件。
9.0.14 当在脚手架使用过程中开挖脚手架基础下的设备基础或管沟时，必须对脚手架采取加固措施。
