GB50084-2017 1

1 总则 11

2 术语和符号 12

2.1 术语 12

2.2 符号 15

3 设置场所火灾危险等级 17

4 系统基本要求 18

4.1 一般规定 18

4.2 系统选型 18

4.3 其他 20

5 设计基本参数 21

6 系统组件 30

6.1 喷头 30

6.2 报警阀组 32

6.3 水流指示器 33

6.4 压力开关 33

6.5 末端试水装置 33

7 喷头布置 34

7.1 一般规定 34

7.2 喷头与障碍物的距离 38

8 管道 45

9 水力计算 48

9.1 系统的设计流量 48

9.2 管道水力计算 49

9.3 减压设施 50

10 供水 53

10.1 一般规定 53

10.2 消防水泵 53

10.3 高位消防水箱 54

10.4 消防水泵接合器 54

11 操作与控制 55

12 局部应用系统 57

附录A 设置场所火灾危险等级分类 59

附录B 塑料、橡胶的分类 61

附录C 当量长度表 62

附录D 减压孔板的局部阻力系数 63

本规范用词说明 64

引用标准名录 65

附: 条文说明 67

1 总则 72

2 术语和符号 77

3 设置场所火灾危险等级 81

4 系统基本要求 89

4.1 一般规定 89

4.2 系统选型 90

4.3 其他 97

5 设计基本参数 99

6 系统组件 110

6.1 喷头 110

6.2 报警阀组 113

6.3 水流指示器 115

6.4 压力开关 116

6.5 末端试水装置 116

7 喷头布置 119

7.1 一般规定 119

7.2 喷头与障碍物的距离 129

8 管道 132

9 水力计算 137

9.1 系统的设计流量 137

9.2 管道水力计算 141

9.3 减压设施 143

10 供水 147

10.1 一般规定 147

10.2 消防水泵 149

10.3 高位消防水箱 150

10.4 消防水泵接合器 151

11 操作与控制 153

12 局部应用系统 155

5.0.1 民用建筑和厂房采用湿式系统时的设计基本参数不应低于表5.0.1 的规定。



5.0.2 民用建筑和厂房高大空间场所采用湿式系统的设计基本参数不应低于表5.0.2 的规定。



5.0.4 仓库及类似场所采用湿式系统的设计基本参数应符合下列要求:

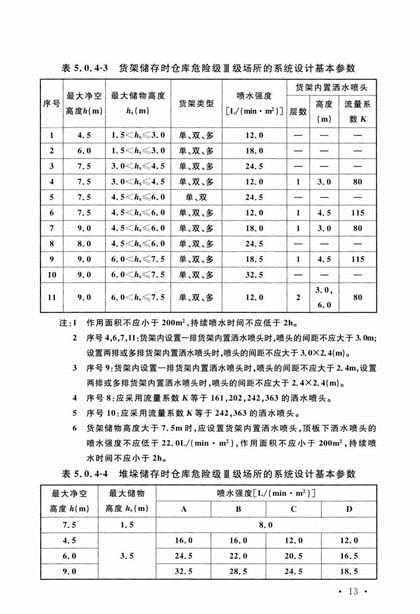

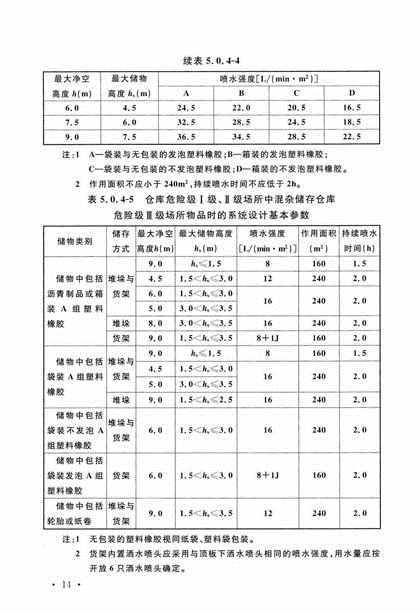

1 当设置场所的火灾危险等级为仓库危险级I级~Ⅲ级时,系统设计基本参数不应低于表5.0.4-1- 表5.0.4-4 的规定;



1.820.1199



2.820.1199

3.820.1199

4.820.1199

5.820.1199



5.0.8 货架仓库的最大净空高度或最大储物高度超过本规范第5.0.5 条的规定时,应设货架内置洒水喷头,且货架内置洒水颐头上方的层间隔板应为实层板。货架内置洒水喷头的设置应符合下列规定:

1 仓库危险级I级、E级场所应在自地面起每3.0m 设置一层货架内置洒水喷头,仓库危险级E 级场所应在自地面起每1.5m-3.0m 设置一层货架内置洒水喷头,且最高层货架内置洒水喷头与储物顶部的距离不应超过3.0m;

2 当采用流量系数等于80 的标准覆盖面积洒水喷头时,工作压力不应小于0.20MPa; 当采用流量系数等于115 的标准覆盖面积洒水喷头时,工作压力不应小于0.10MPa;

3 洒水喷头间距不应大子3m ,且不应小子2m。计算货架内开放洒水喷头数量不应小于表5.0.8 的规定;

4 设置2 层及以上货架内置洒水喷头时,洒水喷头应交错布置。

5.08.420.155

5.0.15 当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时,系统应独立设置,且应符合下列要求:

1 喷头设置高度不应超过8m; 当设置高度为4m-8m 时,应采用快速晌应洒水喷头;

2 喷头设置高度不超过4m 时,喷水强度不应小子0.5L/ (s.m);当起过4m 时,每增加1m ,喷水强度应增加0.1L/ (s. m);

4 持续喷水时间不应小于系统设置部位的耐火极限要求。



6.5.1 每个报警阀组控制的最不利点洒水喷头处应设末端试水装置,其他防火分区、楼层均应设直径为25mm 的试水阔。



10.3.3 采用临时高压给水系统的自动喷水灭火系统,当按现行国家标准《消防给水及消火栓系统技术规范))GB 50974 的规定可不设置高位消防水箱时,系统应设气压供水设备。气压供水设备的有效水容积,应按系统最不利处4 只喷头在最低工作压力下的5min 用水量确定。干式系统、预作用系统设置的气压供水设备,应同时满足配水管道的充水要求。



12.0.1 局部应用系统应用于室内最大净空高度不超过8m 的民用建筑中,为局部设置且保护区域总建筑面积不起过1000㎡的湿式系统。设置局部应用系统的场所应为轻危险级或中危险级I 级场所。



12.0.2 局部应用系统应采用快速晌应洒水喷头,喷水强度应符合本规范第5.0.1 条的规定,持续喷水时间不应低于0.5h 。



12.0.3 局部应用系统保护区域内的房间和走道均应布置喷头。喷头的选型、布置和按开放喷头数确定的作用面积应符合下列规定:

1 采用标准覆盖面积洒水喷头的系统,喷头布置应符合轻危险级或中危险级I 级场所的有关规定,作用面积内开放的喷头数量应符合表12.0.3 的规定。

12.03.420.124

2 采用扩大覆盖面积洒水喷头的系统,喷头布置应符合本规范第7.1.4 条的规定。作用面积内开放喷头数量应按不少于6 只确定。
