本图集是根据廊坊鸿禹乔防水材料有限公司生产的“荷雨”品牌系列防水材料编制的，其产品应用于新建建筑屋面、室内、地下室等部位以及地铁隧道、城市综合管廊、室外台阶、看台和非饮用水池等工程的防水建筑构造。 本图集主要提供了预铺反粘高分子自粘防水卷材、聚氯乙烯（PVC）防水卷材、热塑性聚烯烃（TPO）防水卷材等合成高分子防水卷材系列、改性沥青防水卷材系列、聚氨酯防水涂料、聚合物水泥（JS）防水涂料、非固化橡胶沥青防水涂料、合成高分子（EVA）排水板、塑料防护排（蓄）水板等的主要材料性能指标，设计、施工、验收等环节的技术要点，并给出了在建筑屋面、地下室以及管廊隧道等处应用的防水层材料选用表、构造做法选用表和相关构造节点示意，供设计、施工、验收人员选用。

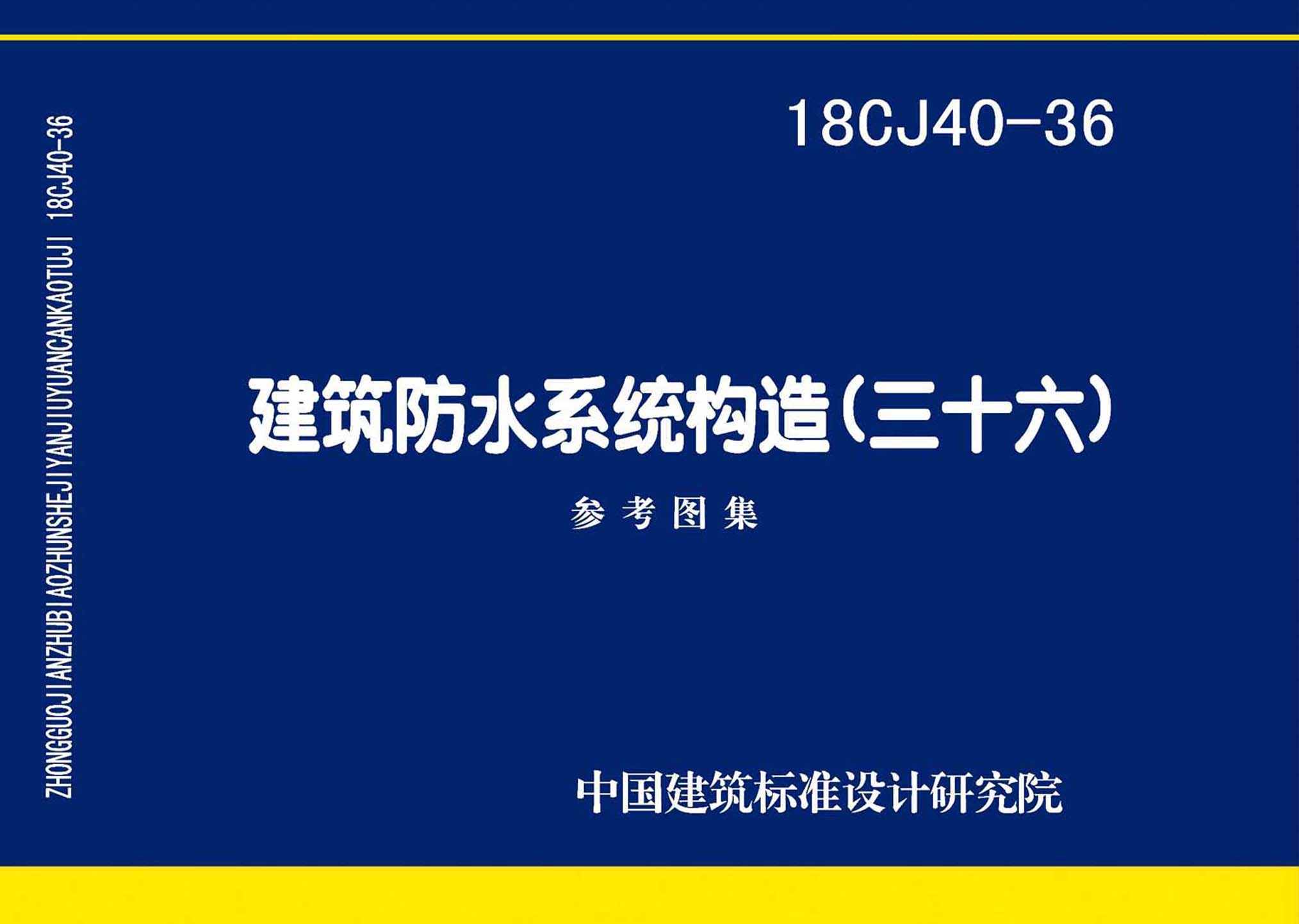

18CJ40-36 1

目录 4

说明 5

地下工程、城市综合管廊防水层材料选用表 10

种植屋面、顶板防水层材料选用表 11

平屋面防水层材料选用表 12

平屋面、坡(瓦)屋面、单层防水卷材、金属屋面防水层材料选用表 13

室内、室外台阶、看台、水池、矿山法地铁隧道防水层材料选用表 14

防水构造做法选用表 15

地下室防水构造 22

防水层甩槎、接槎、转角构造 23

桩头、抗浮锚杆、后浇带防水构造 24

种植顶板排(蓄)水构造、穿墙管构造 25

明、暗挖法隧道防水构造示意图 26

管廊防水构造 27

平屋面防水构造 28

屋面设备基座、坡屋面防水构造 29

种植屋面防水构造 30

单层防水卷材屋面构造 31

金属屋面防水构造 32

附录 其他产品使用部位选用表 33
