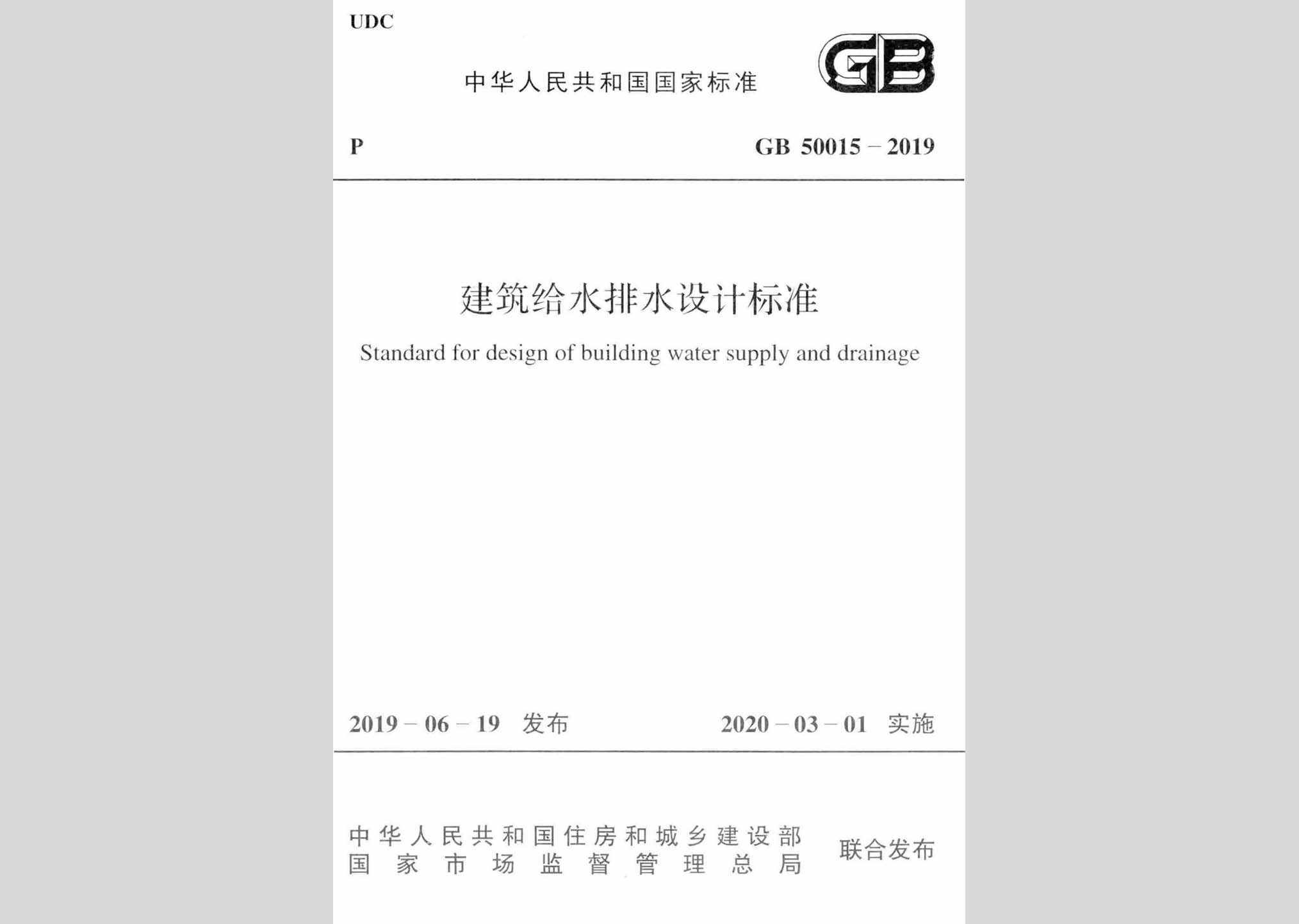

GB50015-2019 1

1 总则 13

2 术语和符号 14

2.1 术语 14

2.2 符号 25

3 给水 32

3.1 一般规定 32

3.2 用水定额和水压 32

3.3 水质和防水质污染 39

3.4 系统选择 42

3.5 管材、附件和水表 43

3.6 管道布置和敷设 48

3.7 设计流量和管道水力计算 50

3.8 水箱、贮水池 57

3.9 增压设备、泵房 59

3.10 游泳池与水上游乐池 63

3.11 循环冷却水及冷却塔 66

3.12 水景 69

3.13 小区室外给水 71

4 生活排水 75

4.1 一般规定 75

4.2 系统选择 75

4.3 卫生器具、地漏及存水弯 76

4.4 管道布置和敷设 79

4.5 排水管道水力计算 83

4.6 管材、配件 88

4.7 通气管 90

4.8 污水泵和集水池 94

4.9 小型污水处理 96

4.10 小区生活排水 97

5 雨水 104

5.1 一般规定 104

5.2 建筑雨水 104

5.3 小区雨水 111

6 热水及饮水供应 116

6.1 一般规定 116

6.2 用水定额、水温和水质 116

6.3 热水供应系统选择 122

6.4 耗热量、热水量和加热设备供热量的计算 127

6.5 水的加热和贮存 130

6.6 太阳能、热泵热水供应系统 137

6.7 管网计算 147

6.8 管材、附件和管道敷设 150

6.9 饮水供应 152

附录A 回流污染的危害程度及防回流设施选择 156

附录B 给水管段卫生器具给水当量同时出流概率计算式αc系数取值 158

附录C 给水管段设计秒流量计算 159

附录D 阀门和螺纹管件的摩阻损失的折算补偿长度 172

附录E 小区地下管线(构筑物)间最小净距 173

附录F 屋面溢流设施泄流量计算 174

附录G 重力流系统立管的最大设计排水流量 176

附录H 我国的太阳能资源分区及其特征 177

附录J 饮用水嘴同时使用数量计算 179

本标准用词说明 181

引用标准名录 182

附:条文说明 185

1 总则 188

3 给水 189

3.1 一般规定 189

3.2 用水定额和水压 190

3.3 水质和防水质污染 193

3.4 系统选择 199

3.5 管材、附件和水表 200

3.6 管道布置和敷设 204

3.7 设计流量和管道水力计算 207

3.8 水箱、贮水池 210

3.9 增压设备、泵房 213

3.10 游泳池与水上游乐池 217

3.11 循环冷却水及冷却塔 222

3.12 水景 226

3.13 小区室外给水 227

4 生活排水 230

4.1 一般规定 230

4.2 系统选择 230

4.3 卫生器具、地漏及存水弯 231

4.4 管道布置和敷设 232

4.5 排水管道水力计算 237

4.6 管材、配件 238

4.7 通气管 238

4.8 污水泵和集水池 240

4.9 小型污水处理 244

4.10 小区生活排水 245

5 雨水 250

5.1 一般规定 250

5.2 建筑雨水 250

5.3 小区雨水 258

6 热水及饮水供应 260

6.2 用水定额、水温和水质 260

6.3 热水供应系统选择 261

6.4 耗热量、热水量和加热设备供热量的计算 268

6.5 水的加热和贮存 270

6.6 太阳能、热泵热水供应系统 279

6.7 管网计算 284

6.8 管材、附件和管道敷设 285

6.9 饮水供应 289

3.1.2 自备水源的供水管道严禁与城镇给水管道直接连接。

3.1.3 中水、回用雨水等非生活饮用水管道严禁与生活饮用水管道连接。

3.1.4 生活饮用水应设有防止管道内产生虹吸回流、背压回流等污染的措施。

3.3.4 卫生器具和用水设备等的生活饮用水管配水件出水口应符合下列规定：

1 出水口不得被任何液体或杂质所淹没；

2 出水口高出承接用水容器溢流边缘的最小空气间隙，不得小于出水口直径的2.5倍。

3.3.6 从生活饮用水管网向下列水池（箱）补水时应符合下列规定：

1 向消防等其他非供生活饮用的贮水池（箱）补水时，其进水管口最低点高出溢流边缘的空气间隙不应小于150mm；

2 向中水、雨水回用水等回用水系统的贮水池（箱）补水时，其进水管口最低点高出溢流边缘的空气间隙不应小于进水管管径的2.5倍，且不应小于150mm。

3.3.7 从生活饮用水管道上直接供下列用水管道时，应在用水管道的下列部位设置倒流防止器：

1 从城镇给水管网的不同管段接出两路及两路以上至小区或建筑物，且与城镇给水管形成连通管网的引入管上；

2 从城镇生活给水管网直接抽水的生活供水加压设备进水管上；

3 利用城镇给水管网直接连接且小区引入管无防回流设施时，向气压水罐、热水锅炉、热水机组、水加热器等有压容器或密闭容器注水的进水管上。

3.3.8 从小区或建筑物内的生活饮用水管道系统上接下列用水管道或设备时，应设置倒流防止器：

1 单独接出消防用水管道时，在消防用水管道的起端；

2 从生活用水与消防用水合用贮水池中抽水的消防水泵出水管上。

3.3.9 生活饮用水管道系统上连接下列含有有害健康物质等有毒有害场所或设备时，必须设置倒流防止设施：

1 贮存池（罐）、装置、设备的连接管上；

2 化工剂罐区、化工车间、三级及三级以上的生物安全实验室除按本条第1款设置外，还应在其引入管上设置有空气间隙的水箱，设置位置应在防护区外。

3.3.10 从小区或建筑物内的生活饮用水管道上直接接出下列用水管道时，应在用水管道上设置真空破坏器等防回流污染设施：

1 当游泳池、水上游乐池、按摩池、水景池、循环冷却水集水池等的充水或补水管道出口与溢流水位之间应设有空气间隙，且空气间隙小于出口管径2.5倍时，在其充（补）水管上；

2 不含有化学药剂的绿地喷灌系统，当喷头为地下式或自动升降式时，在其管道起端；

3 消防（软管）卷盘、轻便消防水龙；

4 出口接软管的冲洗水嘴（阀）、补水水嘴与给水管道连接处。

3.3.13 严禁生活饮用水管道与大便器（槽）、小便斗（槽）采用非专用冲洗阀直接连接。

3.3.16 建筑物内的生活饮用水水池（箱）体，应采用独立结构形式，不得利用建筑物的本体结构作为水池（箱）的壁板、底板及顶盖。

生活饮用水水池（箱）与消防用水水池（箱）并列设置时，应有各自独立的池（箱）壁。

3.3.20 生活饮用水水池（箱）应设置消毒装置。

3.3.21 在非饮用水管道上安装水嘴或取水短管时，应采取防止误饮误用的措施。

3.6.3 室内给水管道不得布置在遇水会引起燃烧、爆炸的原料、产品和设备的上面。

3.10.10 水上游乐池滑道润滑水系统的循环水泵，必须设置备用泵。

3.10.13 游泳池和水上游乐池的池水必须进行消毒处理。

3.10.15 使用臭氧消毒时，臭氧应采用负压方式投加在过滤器之后的循环水管道上，并应采用与循环水泵联锁的全自动控制投加系统。严禁将氯消毒剂直接注入游泳池。

3.10.22 游泳池和水上游乐池的进水口、池底回水口和泄水口应配设格栅盖板，格栅间隙宽度不应大于8mm。泄水口的数量应满足不会产生对人体造成伤害的负压。通过格栅的水流速度不应大于0.2m/s。

3.10.25 比赛用跳水池必须设置水面制波和喷水装置。

3.13.11 埋地式生活饮用水贮水池周围10m内，不得有化粪池、污水处理构筑物、渗水井、垃圾堆放点等污染源。生活饮用水水池（箱）周围2m内不得有污水管和污染物。

4.3.10 下列设施与生活污水管道或其他可能产生有害气体的排水管道连接时，必须在排水口以下设存水弯：

1 构造内无存水弯的卫生器具或无水封的地漏；

2 其他设备的排水口或排水沟的排水口。

4.3.11 水封装置的水封深度不得小于50mm，严禁采用活动机械活瓣替代水封，严禁采用钟式结构地漏。

4.4.2 排水管道不得穿越下列场所：

1 卧室、客房、病房和宿舍等人员居住的房间；

2 生活饮用水池（箱）上方；

3 遇水会引起燃烧、爆炸的原料、产品和设备的上面；

4 食堂厨房和饮食业厨房的主副食操作、烹调和备餐的上方。

4.4.3 住宅厨房间的废水不得与卫生间的污水合用一根立管。

4.4.12 下列构筑物和设备的排水管与生活排水管道系统应采取间接排水的方式：

1 生活饮用水贮水箱（池）的泄水管和溢流管；

2 开水器、热水器排水；

3 医疗灭菌消毒设备的排水；

4 蒸发式冷却器、空调设备冷凝水的排水；

5 贮存食品或饮料的冷藏库房的地面排水和冷风机溶霜水盘的排水。

4.4.17 室内生活废水排水沟与室外生活污水管道连接处，应设水封装置。

4.10.13 化粪池与地下取水构筑物的净距不得小于30m。

6.3.9 老年人照料设施、安定医院、幼儿园、监狱等建筑中为特殊人群提供沐浴热水的设施，应有防烫伤措施。

6.5.6 燃气热水器、电热水器必须带有保证使用安全的装置。严禁在浴室内安装直接排气式燃气热水器等在使用空间内积聚有害气体的加热设备。

6.5.20 膨胀管上严禁装设阀门。
