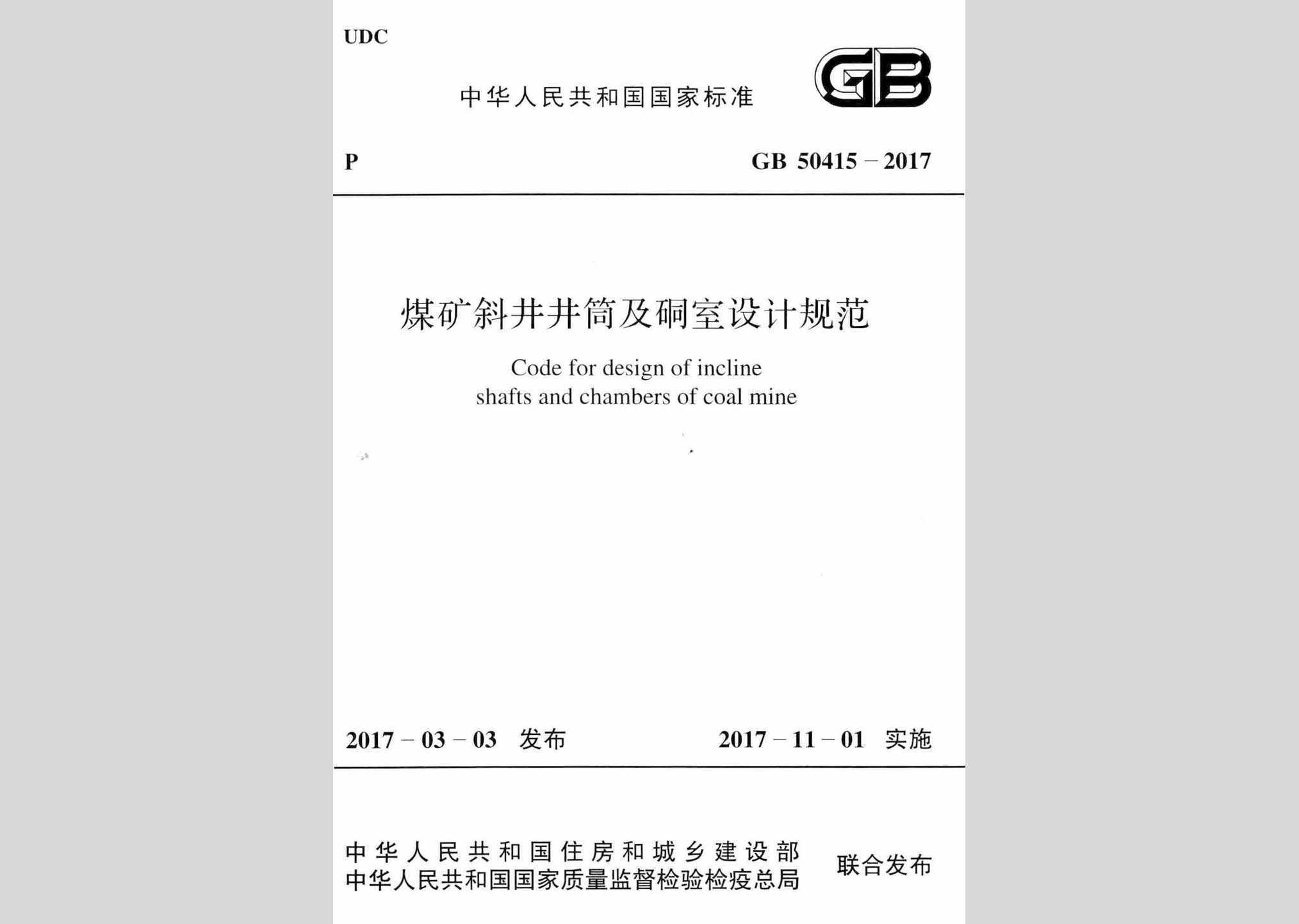

GB50415-2017 (2) 1

1 总则 9

2 基本规定 10

3 井筒断面布置及支护 13

3.1 井筒断面及布置 13

3.3 特殊法施工井筒支护 17

4 井筒装备及设施 18

4.1 轨道 18

4.2 水沟 19

4.3 人行台阶、扶手及梯道 20

4.4 管线敷设 20

5 斜井硐室 22

5.1 乘人车场 22

5.2 信号硐室 22

5.3 躲避硐 22

5.4 避险硐室 23

5.5 会让硐室 23

5.6 跑车防护装置硐室 24

5.7 带式输送机驱动装置硐室及拉紧装置硐室 24

5.9 清理撤煤硐室 25

5.10 回风斜井硐室 26

本规范用词说明 27

引用标准名录 28

附: 条文说明 29

1 总则 32

2 基本规定 33

3 井筒断面布置及支护 35

3.1 井筒断面及布置 35

3.2 普通法施工井筒支护 36

4 井筒装备及设施 37

4.1 轨道 37

4.3 人行台阶、扶手及梯道 38

4.4 管线敷设 38

5 斜井硐室 39

5.3 躲避硐 39

5.4 避险硐室 39

5.7 带式输送机驱动装置硐室及拉紧装置硐室 39

5.8 装载硐室和煤仓 40

5.10 回风斜井硐室 40

2.0.2 当斜井井筒为进风井时，必须符合下列规定:

1 井口必须布置在粉尘、有害和高温气体不能侵入的地方;

2 井口必须有防止烟火进入矿井的安全措施;

2.0.7 串车提升的斜井井筒的上、下部及各水平甩车场交岔点上方，必须设置自动常闭的跑车防护装置。

2.0.12 斜井各硐室布置，应符合下列规定:

2 主要硐室不得布置在有煤(岩)与瓦斯(二氧化碳)突出危险的煤(岩)层以及有冲击地压危险的煤层中。

3.1.6 采用架空乘人装置运送人员的斜井井筒，吊椅中心与井筒一侧的距离不得小于0.7m; 双向同时运送人员时钢丝绳间距不得小于0.8m ，固定抱索器的钢丝绳间距不得小于1.0m; 吊椅距底板的高度不得小子0.2m ，在上、下人站处不得大于0.5m 。

3.1.7 同时布置带式输送机与架空乘人装置的斜井井筒，应符合下列规定:

1 带式输送机与架空乘人器之间必须设置安全隔离防护装置;

2 架空乘人装置的吊椅中心至隔离防护装置的距离不得小于0.7m 。

3.1.9 斜井井筒兼作矿井主要进、回风通道时，其断面应按风速校验，并应符合下列规定:

1 串车提升的斜井井筒，只用于升降物料时，风速不得超过12m/s; 兼作行人或安全出口时，风速不得超过8m/s;

5 无提升设备的斜井井筒，风速不得超过15m/s; 兼作安全出口时，风速不得超过8m/s;

4.3.1 作为安全出口的斜井井筒，当倾角不大于45度时，必须在其中设置人行道。当井筒倾角大于45度时，必须设置梯道间或梯子间。梯道间必须分段错开设置，每段斜长不得大于10m 。
