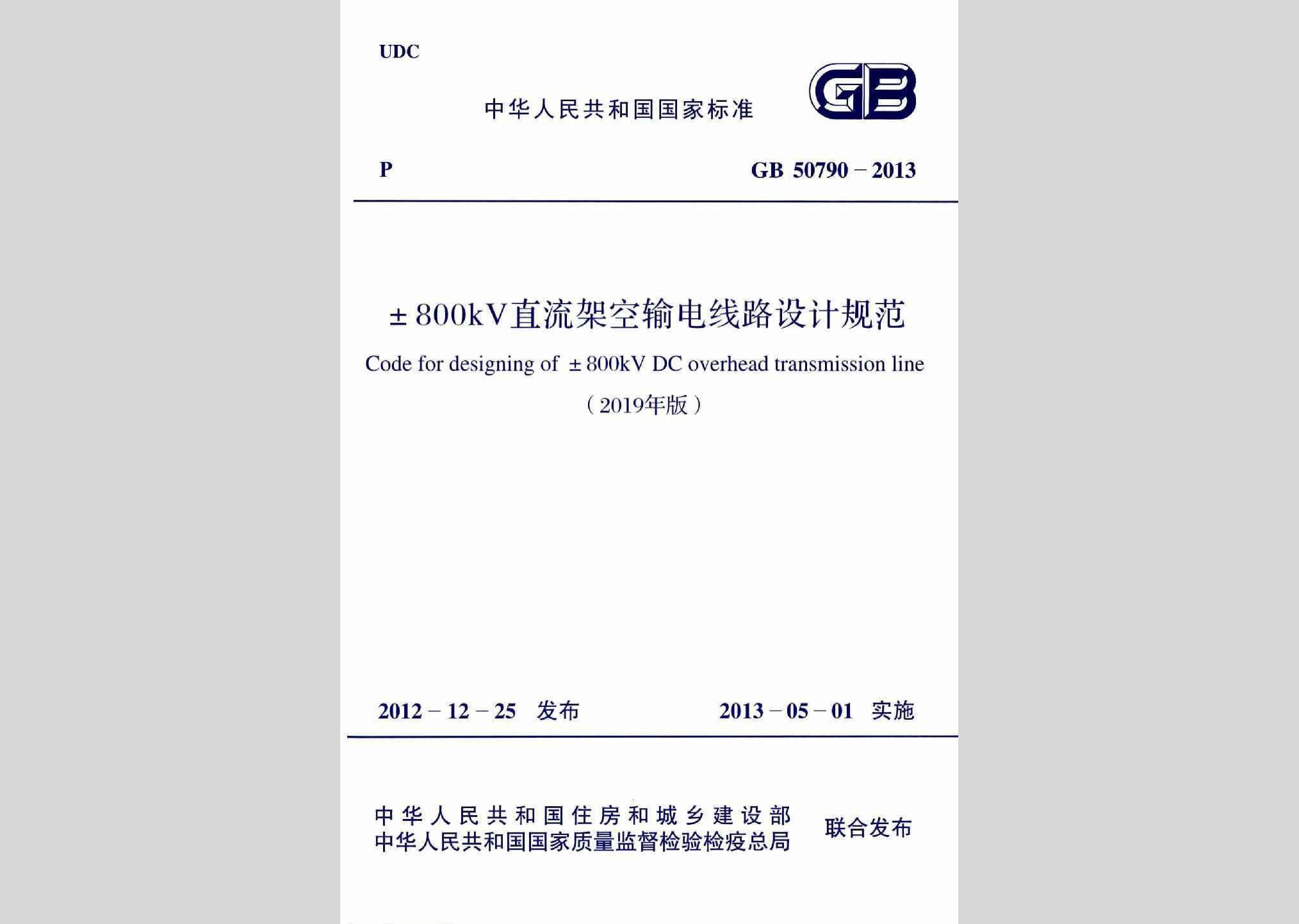

GB50790-2013 1

1 总则 14

2 术语和符号 15

2.1 术语 15

2.2 符号 17

3 路径 21

4 气象条件 22

5 导线和地线 24

6 绝缘子和金具 28

7 绝缘配合、防雷和接地 30

8 导线布置 33

9 杆塔型式 34

10 杆塔荷载及材料 35

10.1 杆塔荷载 35

10.2 结构材料 42

11 杆塔结构 45

11.1 基本计算规定 45

11.2 承载能力和正常使用极限状态计算表达式 45

11.3 杆塔结构基本规定 47

12 基础 49

13 对地距离及交叉跨越 51

14 环境保护 57

15 劳动安全和工业卫生 58

16 附属设施 59

附录A 导线表面最大电位梯度计算 60

附录B 电晕无线电干扰场强计算 62

附录C 电晕可听噪声计算 63

附录D 弱电线路等级 64

附录E 公路等级 65

本规范用词说明 66

引用标准名录 67

附:条文说明 68

1 总则 71

2 术语和符号 72

2.1 术语 72

3 路径 73

4 气象条件 75

5 导线和地线 78

6 绝缘子和金具 109

7 绝缘配合、防雷和接地 112

8 导线布置 137

9 杆塔型式 140

10 杆塔荷载及材料 142

10.1 杆塔荷载 142

10.2 结构材料 147

11 杆塔结构 150

11.1 基本计算规定 150

11.2 承载能力和正常使用极限状态汁算表达式 120

11.3 杆塔结构基本规定 152

12 基础 153

13 对地距离及交叉跨越 155

14 环境保护 193

15 劳动安全和工业卫生 194

16 附属设施 195

5.0.2 在海拔1000m及以下地区,距直流架空输电线路正极性导线对地投影外20m处,80%时间,80%置信度,0.5MHz频率的无线电干扰不应超过58dB(μV/m))。

5.0.3 在海拔1000m及以下地区,距直流架空输电线路正极性导线对地投影外20m处 ,由电晕产生的可听噪声 (L50)不应超过45dB(A);在海拔高度大于1000m且线路经过人烟稀少地区时,由电晕产生的可听噪声应控制在50dB(A)以下。

5.0.8 导、地线在弧垂最低点的设计安全系数不应小于2.5,悬挂点的设计安全系数不应小于2.25。地线、光纤复合架空地线(OPGW)的设计安全系数不应小于导线的设计安全系数。

6.0.4 金具强度的安全系数应符合下列规定 :

1 最大使用荷载情况不应小于2.5。

2 断线、断联、验算情况不应小于1.5。

13.0.2 导线与地面的最小垂直距离,以及与山坡、峭壁、岩石之间的最小净空距离应符合下列规定:

1 当导线绝缘子串按水平V串布置时,在最大计算弧垂情况下,导线与地面的最小垂直距离应符合表13.0.2-1规定的数值。

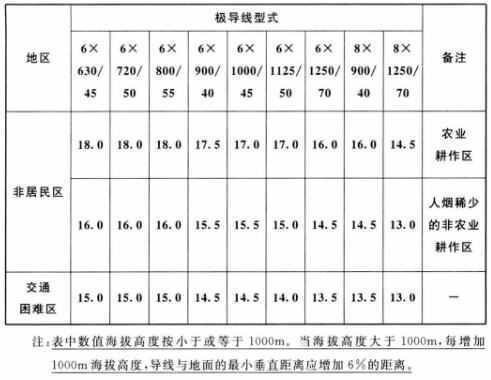

表13.0.2-1 导线与地面的最小垂直距离(m)

01

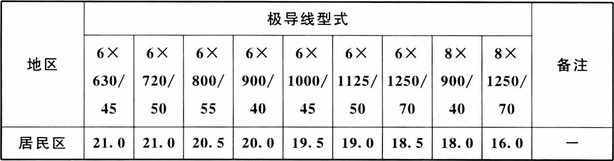

续表13.0.2-1

02

2 在最大计算风偏情况下,导线与山坡、峭壁、岩石之间的最小净空距离,应符合表13.0.2-2规定的数值。

表13.0.2-2 导线与山坡、峭壁、岩石之间的最小净空距离(m)

03

13.0.3 当线路邻近民房时,在湿导线情况下房屋所在地面的未畸变合成电场不得超过15kV/m。

13.0.9 ±800kV线路与铁路、公路、河流、管道、索道及各种架空线路交叉或接近的要求,应符合下列规定:

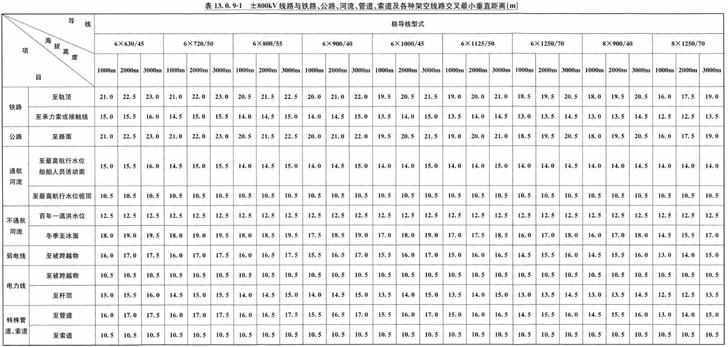

1 当导线绝缘子串按水平V串布置时,±800kV线路与铁路、公路、河流、管道、索道及各种架空线路交叉最小垂直距离应符合表13.0.9-1的规定。(见书后插页)

04
