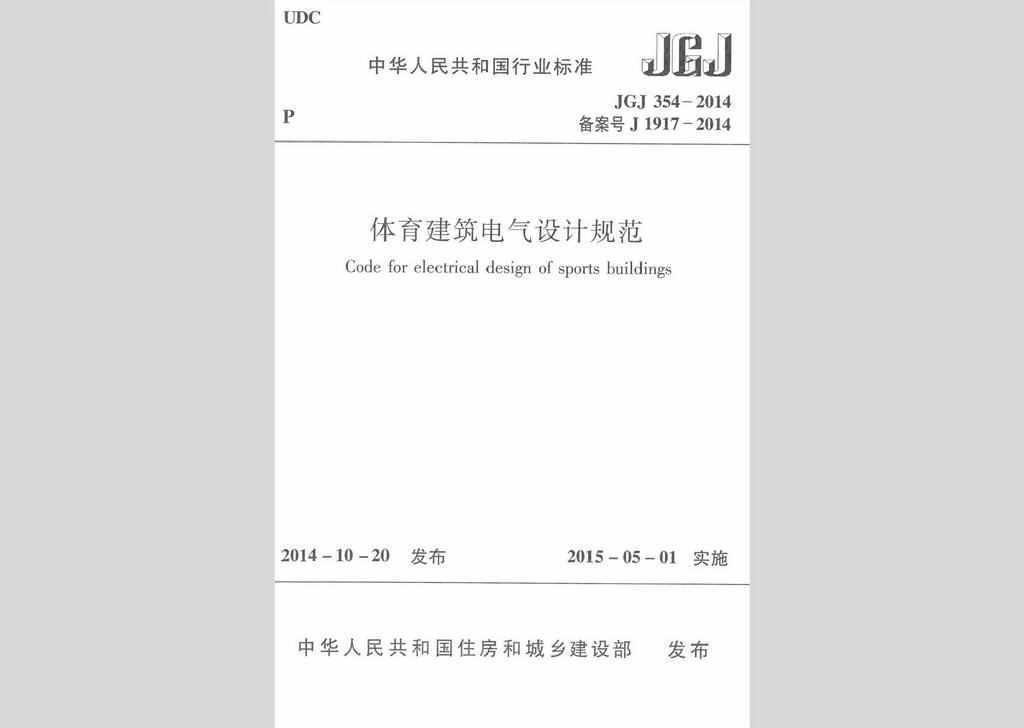

本规范的主要技术内容是:1.总则;2.术语和代号;3.供配电系统;4.配变电所;5.继电保护及电气测量;6.应急、备用电源;7,低压配电;8.比赛场地照明;9.应急照明及附属用房照明;10.常用设备电气装置;11.配电线路布线系统;12.防雷与接地;13.设备管理系统;14,信息设施系统;15.专用设施系统;16.信息应用系统;17.机房工程;18.电磁兼容与电磁环境卫生;19.电气节能。
JGJ354-2014 1
1 总则 15
2 术语和代号 16
2.1 术语 16
2.2 代号 17
3 供配电系统 19
3.1 一般规定 19
3.2 负荷分级 19
3.3 电源 20
3.4 供配电系统 21
3.5 电压选择和电能质量 21
3.6 负荷计算 22
3.7 无功补偿 22
4 配变电所 23
4.1 所址选择 23
4.2 配电变压器选择 23
4.3 主接线及电器选择 24
4.4 配变电所形式和布置 24
5 继电保护及电气测量 26
5.1 一般规定 26
5.2 继电保护及电气测量 26
5.3 中央信号装置、控制方式及操作电源 27
6 应急、各用电源 28
6.1 应急、备用柴油发电机组 28
6.2 应急电源装置(EPS) 28
6.3 不间断电源装置(UPS) 29
7 低压配电 30
7.1 低压配电系统 30
7.2 特低电压配电 31
7.3 导体及线缆选择 32
7.4 低压电器的选择 33
7.5 低压配电线路的保护 34
7.6 防火剩余电流动作报警系统 34
8 比赛场地照明 36
8.1 —般规定 36
8.2 照明标准 36
8.3 照明设备 38
8.4 照明附属设施 38
8.5 照明控制 39
9 应急照明及附属用房照明 41
9.1 照明标准 41
9.2 照明质量 43
9.3 照明方式及种类 43
9.4 照明灯具与光源 43
10 常用设备电气装置 45
10.1 一般规定 45
10.2 媒体设各 45
10.3 专用设施系统设备 46
10.1 智能化系统设备 46
10.5 其他 46
11 配电线路布线系统 47
11.1 一般规定 47
11.2 导管布线和电缆布线 47
11.3 电气竖井布线 48
12 防雷与接地 49
12.1 一般规定 49
12.2 防雷 49
12.3 等电位联结 50
12.4 接地 50
13 设各管理系统 51
13.1 一般规定 51
13.2 建筑设各监控系统 51
13.3 火灾自动报警系统 52
13.4 安全技术防范系统 53
14 信息设施系统 54
14.1 一般规定 54
14.2 信息设施系统 54
15 专用设施系统 56
15.1 一般规定 56
15.2 信息显示及控制系统 57
15.3 场地扩声系统 58
15.4 计时记分及现场成绩处理系统 59
15.5 竞赛技术统计系统 60
15.6 现场影像采集及回放系统 61
15.7 售检票系统 61
15.8 电视转播和现场评论系统 62
15.9 标准时钟系统 62
15.10 升旗控制系统 63
15.11 比赛设各(集成)管理系统 63
16 信息应用系统 64
17 机房工程 65
17.1 一般规定 65
17.2 机房设计 65
18 电磁兼容与电磁环境卫生 68
19 电气节能 69
19.1 一般规定 69
19.2 供配电系统节能 69
19.3 照明节能 69
附录A 场地扩声系统的传输频率特性 72
本规范用词说明 76
引用标准名录 77
附：条文说明 79
1 总则 83
2 术语和代号 85
2.l 术语 85
3 供配电系统 89
3.l 一般规定 89
3.2 负荷分级 89
3.3 电源 89
3.4 供配电系统 90
3.5 电压选择和电能质量 91
3.6 负荷计算 92
3.7 无功补偿 93
4 配变电所 95
4.1 所址选择 95
4.2 配电变压器选择 95
4.3 主接线及电器选择 96
4.4 配变电所形式和布置 97
5 继电保护及电气测量 98
5.1 一般规定 98
5.2 继电保护及电气测量 98
5.3 中央信号装置、控制方式及操作电源 99
6 应急、备用电源 100
6.1 应急、备用柴油发电机组 100
6.2 应急电源装置(EPS) 102
6.3 不间断电源装置(UPS) 102
7 低压配电 104
7.1 低压配电系统 104
7.2 特低电压配电 106
7.3 导体及线缆选择 106
7.4 低压电器的选择 109
7.5 低压配电线路的保护 110
7.6 防火剩余电流动作报警系统 110
8 比赛场地照明 112
8.1 一般规定 112
8.2 照明标准 112
8.3 照明设备 119
8.4 照明附属设施 120
8.5 照明控制 120
9 应急照明及附属用房照明 122
9.1 照明标准 122
9.2 照明质量 122
9.3 照明方式及种类 122
9.4 照明灯具与光源 123
10 常用设备电气装置 124
10.1 一般规定 124
10.2 媒体设各 124
10.3 专用设施系统设备 125
10.4 智能化系统设备 125
10.5 其他 125
11 配电线路布线系统 126
11.1 一般规定 126
11.2 导管布线和电缆布线 126
11.3 电气竖井布线 127
12 防雷与接地 128
12.1 一般规定 128
12.2 防雷 128
12.3 等电位联结 130
12.4 接地 130
13 设备管理系统 132
13.1 一般规定 132
13.2 建筑设备监控系统 132
13.3 火灾自动报警系统 133
13.4 安全技术防范系统 134
14 信息设施系统 135
14.1 一般规定 135
14.2 信息设施系统 135
15 专用设施系统 136
15.1 一般规定 136
15.2 信息显示及控制系统 136
15.3 场地扩声系统 138
15.4 计时记分及现场成绩处理系统 139
15.5 竞赛技术统计系统 140
15.6 现场影像采集及回放系统 140
15.7 售检票系统 140
15.8 电视转播和现场评论系统 141
15.9 标准时钟系统 141
15.10 升旗控制系统 141
15.11 比赛设备(集成)管理系统 142
16 信息应用系统 143
17 机房工程 144
17.1 一般规定 144
17.2 机房设计 144
18 电磁兼容与电磁环境卫生 148
19 电气节能 149
19.1 一般规定 149
19.2 供配电系统节能 150
19.3 照明节能 150
附录A 场地扩声系统的传输频率特性 152
6.1.7 体育建筑内的应急电源严禁采用燃气发电机组和汽油发电机组。
7.2.1 跳水池、游泳池、戏水池、冲浪池及类似场所水下照明设备应选用防触电等级为Ⅲ类的灯具，其配电应采用安全特低电压（SELV）系统，标称电压不应超过12V，安全特低电压电源应设在2区以外的地方。
9.1.4 体育建筑的应急照明应符合下列规定：
1 观众席和运动场地安全照明的平均水平照度值不应低于20LX；
2 体育场馆出口及其通道、场外疏散平台的疏散照明地面最低水平照度值不应低于5LX。
