本规程的主要技术内容是:1.总则; 2 术语; 3 设计34. 施工; 5 验收。

JGJ232-2011 1

1 总则 8

2 术语 9

3 设计 10

3.1 型号规格选择 10

3.2 电缆敷设 11

3.3 接地 11

4 施工 12

4.1 一般规定 12

4.2 材料及附件 14

4.3 隧道或电缆沟内敷设 15

4.4 沿桥架敷设 15

4.5 穿管及地下直埋敷设 15

4.6 沿钢索架空敷设 16

4.7 沿墙或顶板敷设 17

4.8 沿支（吊）架敷设 17

4.9 附件安装 17

4.10 接地 18

5 验收 20

5.1 一般规定 20

5.2 质量验收 20

附录A 电缆各项参数 22

附录B 校正系数K 27

本规程用词说明 28

引用标准名录 29

附:条文说明 30

1 总则 33

2 术语 34

3 设计 35

3.1 型号规格选择 35

3.2 电缆敷设 35

4 施工 36

4.1 一般规定 36

4.2 材料及附件 37

4.3 隧道或电缆沟内敷设 37

4.5 穿管及地下直埋敷设 37

4.6 沿钢索架空敷设 38

4.7 沿墙或顶板敷设 38

4.9 附件安装 38

4.10 接地 39

5 验收 40

5.2 质量验收 40

3.1.7 有耐火要求的线路，矿物绝缘电缆中间连接附件的耐火等级不应低于电缆本体的耐火等级。

4.1.7 交流系统单芯电缆敷设应采取下列防涡流措施：

1 电缆应分回路进出钢制配电箱(柜)、桥架；

2 电缆应采用金属件固定或金属线绑扎，且不得形成闭合铁磁回路；

3 当电缆穿过钢管(钢套管)或钢筋混凝土楼板、墙体的预留洞时，电缆应分回路敷设。

4.1.9 电缆首末端、分支处及中间接头处应设标志牌。

4.1.10 当电缆穿越不同防火区时，其洞口应采用不燃材料进行封堵。

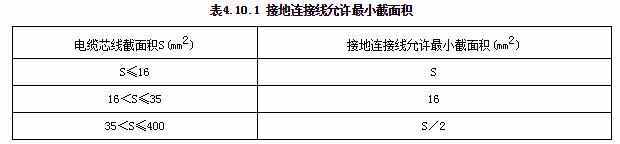

4.10.1 当电缆铜护套作为保护导体使用时，终端接地铜片的最小截面积不应小于电缆铜护套截面积，电缆接地连接线允许最小截面积应符合表4.10.1的规定。
