本规范的主要技术内容是:1.总则; 2. 术语、符号; 3. 材料选用; 4 荷载及变形值的规定; 5. 设计; 6. 模板构造与安装;7 模板拆除; 8. 安全管理。
JGJ162-2008 1
1 总则 8
2 术语、符号 9
2.1 术语 9
2.2 主要符号 10
3 材料选用 14
3.1 钢材 14
3.2 冷弯薄壁型钢 15
3.3 木材 16
3.4 铝合金型材 17
3.5 竹、木胶合模板板材 18
4 荷载及变形值的规定 21
4.1 荷载标准值 21
4.2 荷载设计值 23
4.3 荷载组合 24
4.4 变形值规定 29
5 设计 31
5.1 一般规定 31
5.2 现浇混凝土模扳计算 33
5.3 爬模计算 53
6 模板构造与安装 57
6.1 一般规定 57
6.2 支架立柱构造与安装 60
6.3 普通模板构造与安装 65
6.4 爬升模板构造与安装 67
6.5 飞模构造与安装 69
6.6 隧道模构造与安装 70
7 模板拆除 71
7.1 模板拆除要求 71
7.2 支架立柱拆除 72
7.3 普通模板拆除 73
7.4 特殊模板拆除 74
7.5 爬升模板拆除 75
7.6 飞模拆除 75
7.7 隧道模拆除 76
8 安全管理 77
附录A 各类模板用材设计指标 81
附录B 模板设计中常用建筑材料自重 91
附录C 等截面连续梁的内力及变形系数 93
附录D b类截面轴心受压钢构件稳定系数 100
本规范用词说明 101
附:条文说明 102
1 总则 106
2 术语、符号 107
2.1 术语 107
2.2 主要符号 107
3 材料选用 108
3.1 钢材 108
3.2 冷弯薄壁型钢 109
3.3 木材 110
3.4 铝合金型材 111
3.5 竹、木胶合模板板材 112
4 荷载及变形值的规定 113
4.1 荷载标准值 113
4.2 荷载设计值 113
4.3 荷载组合 114
4.4 变形值规定 116
5 设计 118
5.1 一般规定 118
5.2 现浇混凝土模板计算 119
5.3 爬模计算 130
6 模板构造与安装 131
6.1 一般规定 131
6.2 支架立柱构造与安装 132
6.3 普通模板构造与安装 133
6.4 爬升模板构造与安装 133
6.5 飞模构造与安装 134
6.6 隧道模构造与安装 136
7 模板拆除 137
7.1 模板拆除要求 137
7.2 支架立柱拆除 138
7.3 普通模板拆除 138
7.4 特殊模板拆除 139
7.5 爬升模板拆除 139
7.6 飞模拆除 140
7.7 隧道模拆除 140
8 安全管理 142
附录C 等截面连续梁的内力及变形系数 144
5.1.6 模板结构构件的长细比应符合下列规定:
1 受压构件长细比:支架立柱及桁架,不应大于150;拉条、缀条、斜撑等连系构件,不应大于200;
2 受拉构件长细比:钢杆件,不应大于350;木杆件,不应大于250。
6.1.9 支撑梁、板的支架立柱构造与安装应符合下列规定:
1 梁和板的立柱,其纵横向间距应相等或成倍数。
2 木立柱底部应设垫木,顶部应设支撑头。钢管立柱底部应设垫木和底座,顶部应设可调支托,U形支托与楞梁两侧间如有间隙,必须楔紧,其螺杆伸出钢管顶部不得大于200mm,螺杆外径与立柱钢管内径的间隙不得大于3mm,安装时应保证上下同心。
3 在立柱底距地面200mm高处,沿纵横水平方向应按纵下横上的程序设扫地杆。可调支托底部的立柱顶端应沿纵横向设置一道水平拉杆。扫地杆与顶部水平拉杆之间的间距,在满足模板设计所确定的水平拉杆步距要求条件下,进行平均分配确定步距后,在每一步距处纵横向应各设一道水平拉杆。当层高在8~20m时,在最顶步距两水平拉杆中间应加设一道水平拉杆;当层高大于20m时,在最顶两步距水平拉杆中间应分别增加一道水平拉杆。所有水平拉杆的端部均应与四周建筑物顶紧顶牢。无处可顶时,应在水平拉杆端部和中部沿竖向设置连续式剪刀撑。
4 木立柱的扫地杆、水平拉杆、剪刀撑应采用40mm×50mm木条或25mm×80mm的木板条与木立柱钉牢。钢管立柱的扫地杆、水平拉杆、剪刀撑应采用吵48mm×3.5mm钢管,用扣件与钢管立柱扣牢。木扫地杆、水平拉杆、剪刀撑应采用搭接,并应采用铁钉钉牢。钢管扫地杆、水平拉杆应采用对接,剪刀撑应采用搭接,搭接长度不得小于500mm,并应采用2个旋转扣件分别在离杆端不小于100mm处进行固定。
6.2.4 当采用扣件式钢管作立柱支撑时,其构造与安装应符合下列规定:
1 钢管规格、间距、扣件应符合设计要求。每根立柱底部应设置底座及垫板,垫板厚度不得小于50mm。
2 钢管支架立柱间距、扫地杆、水平拉杆、剪刀撑的设置应符合本规范第6.1.9条的规定。当立柱底部不在同一高度时,高处的纵向扫地杆应向低处延长不少于2跨,高低差不得大于1m,立柱距边坡上方边缘不得小于0.5m。
3 立柱接长严禁搭接,必须采用对接扣件连接,相邻两立柱的对接接头不得在同步内,且对接接头沿竖向错开的距离不宜小于500mm,各接头中心距主节点不宜大于步距的1/3。
4 严禁将上段的钢管立柱与下段钢管立柱错开固定在水平拉杆上。

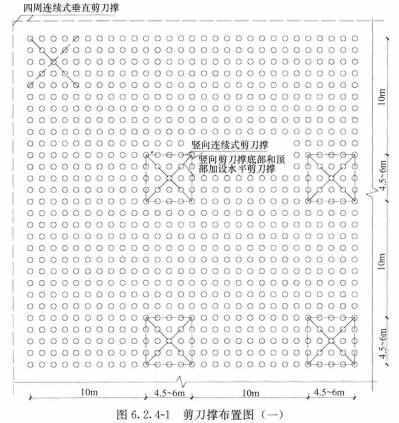

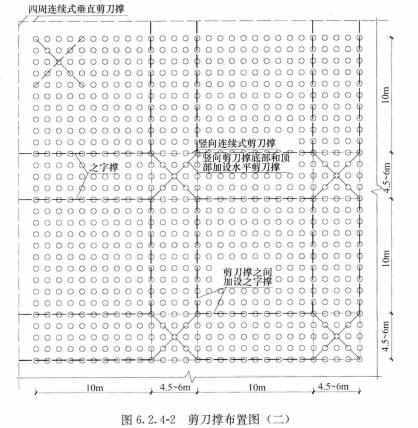

5 满堂模板和共享空间模板支架立柱,在外侧周圈应设由下至上的竖向连续式剪刀撑;中间在纵横向应每隔10m左右设由下至上的竖向连续式剪刀撑,其宽度宜为4~6m,井在剪刀撑部位的顶部、扫地杆处设置水平剪刀撑(圈6.2.4-1)。剪刀撑杆件的底端应与地面顶紧,夹角宜为45°~60°。当建筑层高在8~20m时,除应满足上述规定外,还应在纵横向相邻的两竖向连续式剪刀撑之间增加之宇斜撑,在有水平剪刀撑的部位,应在每个剪刀撑中间处增加一道水平剪刀撑(圈6.1.4-2)。当建筑层高超过20m时,在满足以上规定的基础上,应将所有之字斜撑全部改为连续式剪刀撑(图6.2.4-3)。
6 当支架立柱高度超过5m时,应在立柱周围外侧和中间有结构柱的部位,按水平间距6~9m、竖向距离2~3m与建筑结构设置一个固结点。
