CJJ34-2010 1

1 总则 12

2 术语和符号 13

2.1 术语 13

2.2 符号 14

3 耗热量 16

3.1 热负荷 16

3.2 年耗热量 20

4 供热介质 23

4.1 供热介质选择 23

4.2 供热介质参数 23

4.3 水质标准 24

5 供热管网形式 25

6 供热调节 27

7 水力计算 29

7.1 设计流量 29

7.2 水力计算 30

7.3 水力计算参数 32

7.4 压力工况 34

7.5 水泵选择 35

8 管网布置与敷设 37

8.1 管网布置 37

8.2 管道敷设 37

8.3 管道材料及连接 42

8.4 热补偿 43

8.5 附件与设施 44

9 管道应力计算和作用力计算 48

10 中继泵站与热力站 50

10.1 一般规定 50

10.2 中继泵站 51

10.3 热水热力网热力站 52

10.4 蒸汽热力网热力站 56

11 保温与防腐涂层 58

11.1 一般规定 58

11.2 保温计算 58

11.3 保温结构 61

11.4 防腐涂层 62

12 供配电与照明 63

12.1 一般规定 63

12.2 供配电 63

12.3 照明 64

13 热工检测与控制 65

13.1 一般规定 65

13.2 热源及供热管线参数检测与控制 65

13.3 中继泵站参数检测与控制 66

13.4 热力站参数检测与控制 67

13.5 供热管网调度自动化 68

14 街区热力供热管网 69

14.1 一般规定 69

14.2 水力计算 69

14.3 管网布置与敷设 70

14.4 管道材料 71

14.5 调节与控制 72

本规范用词说明 73

引用标准名录 74

附:条文说明 76

1 总则 80

2 术语和符号 82

2.1 术语 82

3 耗热量 83

3.1 热负荷 83

3.2 年耗热量 92

4 供热介质 96

4.1 供热介质选择 96

4.2 供热介质参数 97

4.3 水质标准 98

5 供热管网形式 100

6 供热调节 103

7 水力计算 107

7.1 设计流量 107

7.2 水力计算 108

7.3 水力计算参数 109

7.4 压力工况 111

7.5 水泵选择 113

8 管网布置与敷设 115

8.1 管网布置 115

8.2 管道敷设 115

8.3 管道材料及连接 119

8.4 热补偿 122

8.5 附件与设施 123

9 管道应力计算和作用力计算 126

10 中继泵站与热力站 130

10.1 一般规定 130

10.2 中继泵站 131

10.3 热水热力网热力站 132

10.4 蒸汽热力网热力站 135

11 保温与防腐涂层 136

11.1 一般规定 136

11.2 保温计算 138

11.3 保温结构 139

11.4 防腐涂层 140

12 供配电与照明 141

12.2 供配电 141

12.3 照明 142

13 热工检测与控制 143

13.1 一般规定 143

13.2 热源及供热管线参数检测与控制 143

13.3 中继泵站参数检测与控制 144

13.4 热力站参数检测与控制 144

13.5 供热管网调度自动化 145

14 街区热力供热管网 146

14.1 一般规定 146

14.2 水力计算 146

14.3 管网布置与敷设 148

14.4 管道材料 150

14.5 调节与控制 151

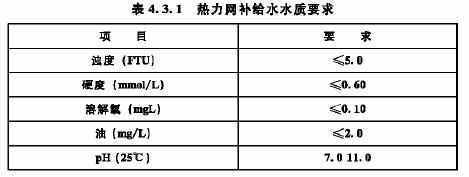

4.3.1 以热电广和区域锅炉房为热源的热水热力网.补给水水质应符合表4.3.1 的规定。

7.4.1 热水热力网供水管道任何一点的压力不应低于供热介质的汽化压力.并应留有30kPa-50kPa 的富裕压力。

7.4.2 热水热力网的固水压力应符合下列规定:

1 不应超过直接连接用户系统的允许压力;

2 任何一点的压力不应低于SOkPa.

7.4.3 热水撼力网循环水泵停止运行时，应保持必要的静态压力，静态压力应符合下列规定.

1 不应使热力同任何一点的水汽化，并应有30kPa-50kPa的富裕压力;

2 与热力同直接连接的用户系统应充满水;

3 不应超过系统中任何一点的允许压力。

7.4.4 开式热水热力罔非采暖期运行时，回水压力不应低于直接配水用户热水供应系统静水压力再加上50kPa.

7.5.4 热力网循环泵与中继泵吸入侧的压力，不应低于眼入口可能达到的最高水温下的饱和蒸汽压力加50kPa.

8.2.8 工作人员经常进入的通行管沟应有照明设备和良好的通风。人员在管沟内工作时，管沟内空气温度不得超过40℃。

8.2.9 通行管沟应设事故人孔。设有蒸汽管道的通行管沟，事故人孔闰距不应大于100m;热水管道的通行管沟，事故人孔间距不应大于400m.

8.2.20 热力网管沟内不得穿过燃气管道。

8.2.21 当热力网管沟与燃气管道交叉的垂直净距小于300mm时，必须采取可靠措施防止燃气泄漏进管沟。

8.2.22 管沟敷设的热力周管道进入建筑物或穿过构筑物时.管道穿墙处应封堵严密。

8.2.23 地上敷设的供热管道同架空输电线或电气化铁路交叉时，管道的金属部分{包括交叉点两侧5m 范围内钢筋混凝土结构的钢筋}应接地。接地电阻不应大于10Ω.

10.4.1 蒸汽热力站应根据生产工艺、采陋、通风、空调及生活热负荷的需要设置分汽缸.蒸汽主管和分支管上应装设阀门。当各种负荷需要不同的参数时，应分别设置分支雷、减压减温装置和独立安全阀。

12.3.3 在通行管沟和地下、半地下检查室内的照明灯具应采用防潮的密封型灯具。

12.3.4 在管沟、检查室等湿度较高的场所，灯具安装高度低于2.2m 时，应采用24V 以下的安全电压。

14.3.11街区热水供热售网管沟与燃气管道交叉敷设时，必须采取可靠措施防止燃气泄漏进管沟。
