本规程主要技术内容是:L总则;2术语和符号;3材料;4钢筋焊接;5质量检验与验收;6焊工考试;7焊接安全。

JGJ18-2012 1

1 总则 11

2 术语和符号 12

2.1 术语 12

2.2 符号 15

3 材料 18

4 钢筋焊接 21

4.1 基本规定 21

4.2 钢筋电阻点焊 25

4.3 钢筋闪光对焊 26

4.4 箍筋闪光对焊 29

4.5 钢筋电弧焊 31

4.6 钢筋电渣压力焊 36

4.7 钢筋气压焊 38

4.8 预埋件钢筋埋弧压力焊 40

4.9 预埋件钢筋埋弧螺柱焊 41

5 质量检验与验收 44

5.1 基本规定 44

5.2 钢筋焊接骨架和焊接网 48

5.3 钢筋闪光对焊接头 49

5.4 箍筋闪光对焊接头 49

5.5 钢筋电弧焊接头 50

5.6 钢筋电渣压力焊接头 51

5.7 钢筋气压焊接头 52

5.8 预埋件钢筋T形接头 53

6 焊工考试 55

7 焊接安全 58

附录A 钢筋焊接接头检验批量验收记录 61

附录B 钢筋焊工考试合格证 67

本规程用词说明 75

引用标准名录 76

附：条文说明 77

1 总则 81

2 术语和符号 82

2.1 术语 82

2.2 符号 83

3 材料 85

4 钢筋焊接 91

4.1 基本规定 91

4.2 钢筋电阻点焊 93

4.3 钢筋闪光对焊 95

4.4 箍筋闪光对焊 98

4.5 钢筋电弧焊 99

4.6 钢筋电渣压力焊 102

4.7 钢筋气压焊 104

4.8 预埋件钢筋埋弧压力焊 107

4.9 预埋件钢筋埋弧螺柱焊 108

5 质量检验与验收 110

5.1 基本规定 110

5.2 钢筋焊接骨架和焊接网 111

5.3 钢筋闪光对焊接头 111

5.4 箍筋闪光对焊接头 112

5.5 钢筋电弧焊接头 112

5.6 钢筋电渣压力焊接头 113

5.7 钢筋气压焊接头 113

5.8 预埋件钢筋T形接头 114

6 焊工考试 115

7 焊接安全 118

3.0.6 施焊的各种钢筋、钢板均应有质量证明书;焊条、焊丝、氧气、溶解乙炔、液化石油气、二氧化碳气体、焊剂应有产品合格证。

钢筋进场时,应按国家现行相关标准的规定抽取试件并作力学性能和重量偏差检验，检验结果必须符合国家现行有关标准的规定。

检验数量:按进场的批次和产品的抽样检验方案确定。

检验方法:检查产品合格证、出厂检验报告和进场复验报告。

4.1.3 在钢筋工程焊接开工之前,参与该项工程施焊的焊工必须进行现场条件下的焊接工艺试验,应经试验合格后,方准于焊接生产。

5.1.7 钢筋闪光对焊接头、电弧焊接头、电渣压力焊接头、气压焊接头、箍筋闪光对焊接头、预埋件钢筋T形接头的拉伸试验，应从每一检验批接头中随机切取三个接头进行试验并应按下列规定对试验结果进行评定：

1 符合下列条件之一，应评定该检验批接头拉伸试验合格：

1)3个试件均断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值。

2)2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另一试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0倍。

注：试件断于热影响区，呈延性断裂，应视作与断于钢筋母材等同；试件断于热影响区，呈脆性断裂，应视作与断于焊缝等同。

2 符合下列条件之一，应进行复验：

1)2个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另一试件断于焊缝，或热影响区，呈脆性断裂，其抗拉强度小于钢筋母材抗拉强度标准值的1.0倍。

2)1个试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值；另2个试件断于焊缝或热影响区，呈脆性断裂。

3 3个试件均断于焊缝，呈脆性断裂，其抗拉强度均大于或等于钢筋母材抗拉强度标准值的1.0倍，应进行复验。当3个试件中有1个试件抗拉强度小于钢筋母材抗拉强度标准值的1.0倍，应评定该检验批接头拉伸试验不合格。

4 复验时，应切取6个试件进行试验。试验结果，若有4个或4个以上试件断于钢筋母材，呈延性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值，另2个或2个以下试件断于焊缝，呈脆性断裂，其抗拉强度大于或等于钢筋母材抗拉强度标准值的1.0倍，应评定该检验批接头拉伸试验复验合格。

5 可焊接余热处理钢筋RRB400W焊接接头拉伸试验结果，其抗拉强度应符合同级别热轧带肋钢筋抗拉强度标准值540MPa的规定。

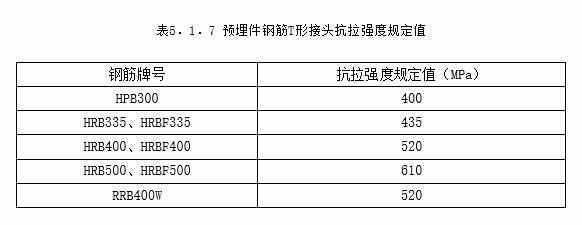

6 预埋件钢筋T形接头拉伸试验结果，3个试件的抗拉强度均大于或等于表5.1.7的规定值时，应评定该检验批接头拉伸试验合格。若有一个接头试件抗拉强度小于表5.1.7的规定值时，应进行复验。

复验时，应切取6个试件进行试验。复验结果，其抗拉强度均大于或等于表5.1.7的规定值时，应评定该检验批接头拉伸试验复验合格。

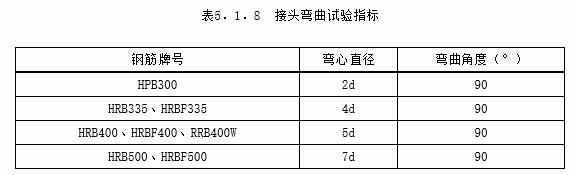

5.1.8 钢筋闪光对焊接头、气压焊接头进行弯曲试验时，应从每一个检验批接头中随机切取3个接头，焊缝应处于弯曲中心点，弯心直径和弯曲角度应符合表5.1.8的规定。

注：1 d为钢筋直径(mm)；

2 直径大于25mm的钢筋焊接接头，弯心直径应增加1倍钢筋直径。

弯曲试验结果应按下列规定进行评定：

1 当试验结果，弯曲至90°，有2个或3个试件外侧(含焊缝和热影响区)未发生宽度达到0．5mm的裂纹，应评定该检验批接头弯曲试验合格。

2 当有2个试件发生宽度达到0．5mm的裂纹，应进行复验。

3 当有3个试件发生宽度达到0．5mm的裂纹，应评定该检验批接头弯曲试验不合格。

4 复验时，应切取6个试件进行试验。复验结果，当不超过2个试件发生宽度达到0．5mm的裂纹时，应评定该检验批接头弯曲试验复验合格。

6.0.1 从事钢筋焊接施工的焊工必须持有钢筋焊工考试合格证，并应按照合格证规定的范围上岗操作。

7.0.4 焊接作业区防火安全应符合下列规定：

1 焊接作业区和焊机周围6m以内，严禁堆放装饰材料、油料、木材、氧气瓶、溶解乙炔气瓶、液化石油气瓶等易燃、易爆物品；

2 除必须在施工工作面焊接外，钢筋应在专门搭设的防雨、防潮、防晒的工房内焊接；工房的屋顶应有安全防护和排水设施，地面应干燥，应有防止飞溅的金属火花伤人的设施；

3 高空作业的下方和焊接火星所及范围内，必须彻底清除易燃、易爆物品；

4 焊接作业区应配置足够的灭火设备，如水池、沙箱、水龙带、消火栓、手提灭火器。
